NC1 / NC2 CAN + OBD Network Data Converter

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

CubicLabs社製車両テスト、計測、制御機器
NC1 / NC2 は、CAN、OBDインターフェイスを備えた車両用ネットワークデータコンバータです。車両のOBDコネクタに接続するだけで、車両モジュールやネットワークデータへ簡単にアクセスできます。

車両のデータパラメータ(Engine RPM、Speed、Throttle、Temperature 等)を測定可能な電圧や周波数に変換することで、さまざまなアナログデータ収集機器による測定を可能にします。


こちらの製品のデモ機を7日間無料でご利用いただけます。下記「予約する」ボタンよりお申し込みください。
※無料予約システムRESERVAのサイトへ遷移します。
RESERVA予約システムから予約する
メーカー
CubicLabs, Inc.
http://www.cubiclabs.com/

取り扱い商品の一例

商品名 タイプ 納期 価格
NC1 CAN + OBD Network Data Converter 弊社より配送 2-3週間 お問い合わせください
NC2 CAN + OBD Network Data Converter 弊社より配送 2-3週間 お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。商品のタイプに関する説明はこちらでご覧いただけます。

商品説明


【取り扱い製品の一例】
-------------------------------------------------------

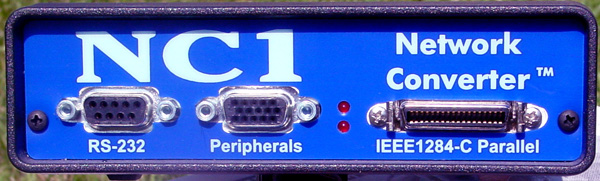

NC1 CAN + OBD Network Data Converter
型番:NC1-CAN-A (or -P)
(CAN and ISO OBD interfaces and 4 outputs※)
※オプション: NC1はチャンネル数を追加できます(最大24まで)。




NC2 CAN + OBD Network Data Converter
型番:NC2-OBD-A (or -P)
(CAN,ISO and J1850 OBD interfaces and 4 outputs)

NC1の縮小版モデル。 チャンネル数が4つまでに制限されていますが、NC1と同一の機能を備えています。

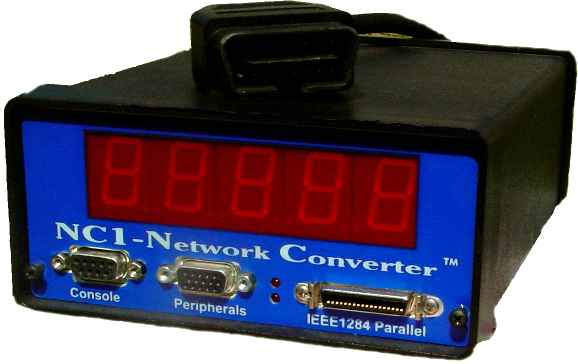

5 digit 7 segment LED display 付モデルもございます。

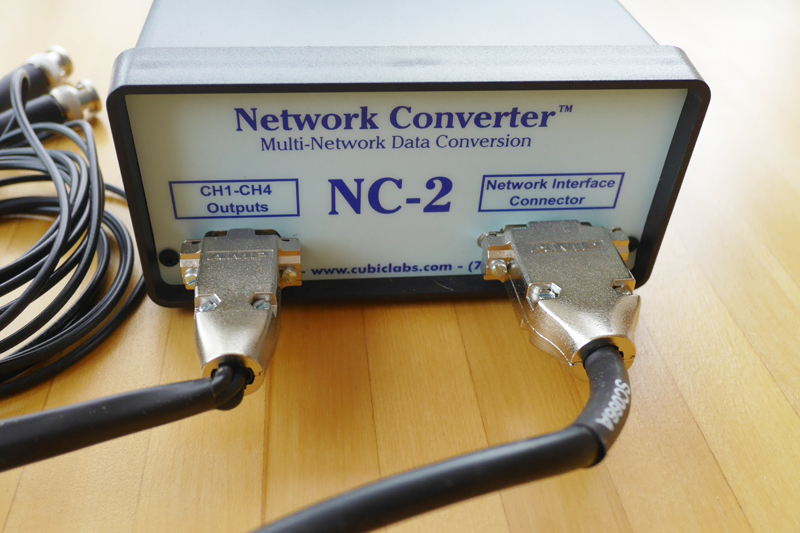

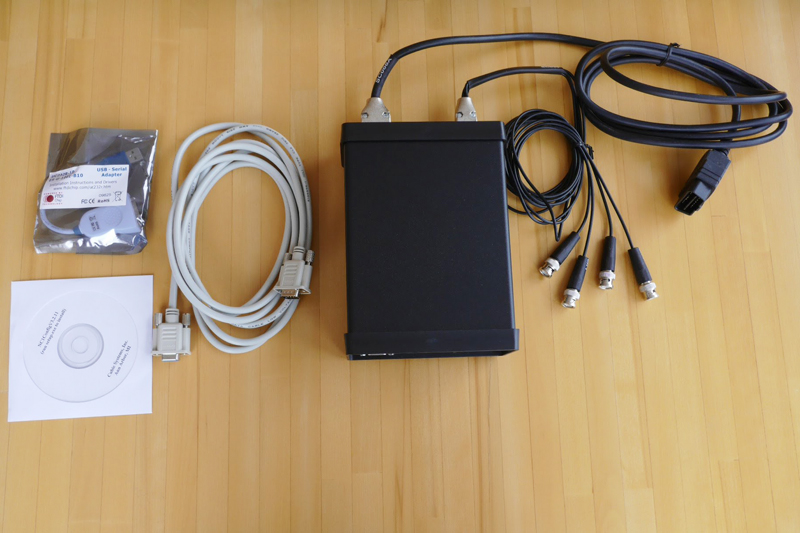

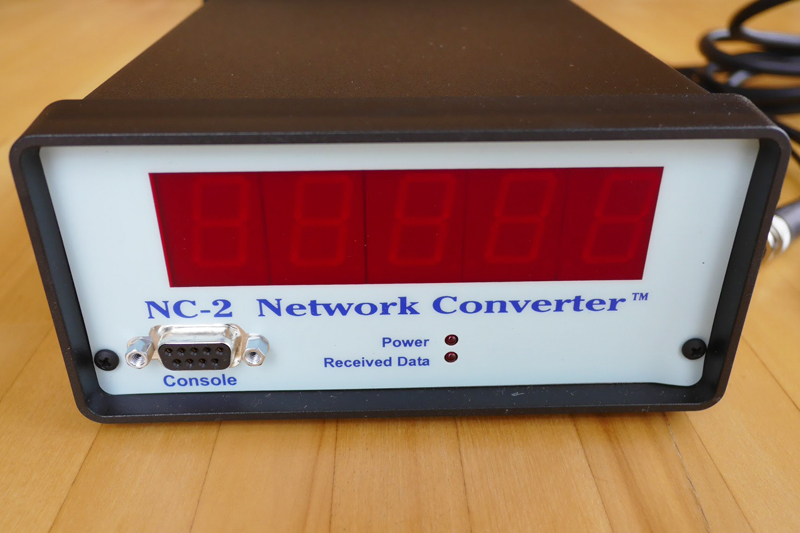

※写真はNC2-CAN-P (5 digit 7 segment LED display 付モデル)です
-------------------------------------------------------


NC1 / NC2には、-A と -P の2種類の製品(型番)がございます。
ご注文の際は、どちらをご希望かお知らせください。


【-A と -P の違いについて】
・型番例:NC2-OBD-A
⇒ 0-5V の範囲でアナログ電圧がスケール(目盛り付け)されます。

・型番例:NC2-OBD-P
⇒ 周波数がスケール(目盛り付け)されます。

データ収集装置には,電圧を測定するように設定されているものと、
周波数を測定するように設定されているものとがあります。

NC1 において、エンジン回転数 0~5,000rpm が、電圧 0~5V にセットされていれば、
電圧を測定することで、回転数を知ることができます。これがアナログ(-A)です。

また、NC1 において、エンジン回転数 0~5,000rpm が、周波数 0~5KHzにセットされていれば、
周波数を測定することで、回転数を知ることができます。これがパルス(-P)です。

最大周波数は、20KHzです。また、標準的なアナログ出力は最大 5Vです。しかし、外部アンプ(増幅器)を用いることで、10Vまたは12Vの出力を得るようにすることも可能です。

ある種のデータ収集装置は、エンコーダまたは光学タコメータからの出力を読み取り、エンジンの一回転をひとつのパルスとして測定するように設定されています。本製品のネットワークコンバータ(NC)は当座の代替として、エンジン一回転あたり一パルスを出力するように設定することができます。多くのユーザーが、-P を上記のような設定にして使用しています。

【その他取扱商品の一例】
SenseNET CANpod Wireless and USB Interface
FireLynx Engine Controller
FV Family of Integrated Frequency to Voltage Converters
・Vehicle Network Simulators
