Qi Snifferの製品概要

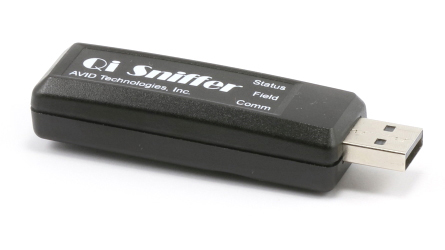

Qi Snifferは、Qi規格に準拠したワイヤレス充電機器(TX / RX)の近くに置くことで、無線通信パケットやシステム稼働情報をキャプチャできるUSBデバイスです。

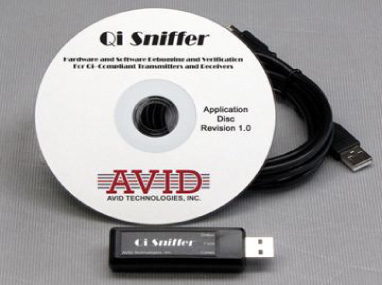

キャプチャしたデータを表示・記録できるWindows GUIのアプリケーションが付属しています。

Avnet AVID社は、Qi規格を開発したワイヤレスパワーコンソーシアム(WPC, Wireless Power Consortium)の参加企業の一つです。

詳細はこちら(メーカーページ)

Qi Sniffer は、終売となったQiパケットキャプチャデバイスです。
完全な類似品はございませんが、Zeroplus社の Logic Analyzer QIプロトコルアナライザーをご紹介いたします。
製品詳細はこちら(メーカーページ) をご参照ください。
お取り扱いについては、お問い合わせください。

メーカー公式サイト (新しいタブで開きます)

https://www.avnet.com/

Qi Sniffer v1.3 (Model 101-01) / 詳細(メーカーページ)

主な特徴:

非干渉、非接触信号の取得
複数のピックアップコイルによる柔軟なポジショニング
パケットの内容とタイミングの解析
デバッグ支援のためのユーザー定義のトリガーイベント
WPC v1.0 / v1.1 / v1.2 / v1.3 デバイスへの互換性

システムモニタリング:

TX ping frequency and timing
TX operating frequency
TX field strength (relative to Sniffer position)
TX comm. (power negotiations and FOD)
RX comm. signal strength (relative to Sniffer position)
RX power (rectified, or received)
RX and TX comm. packet data, signal polarity, and timing
Real-time graphs of operating frequency, control error, and RX power

既にお持ちのQi Sniffer (v1.0 / v1.1 / v1.2)をアップグレードすることで
WPC v1.3 への互換性を持たせることも可能です。
(Qi Sniffer 101-013 WPC v1.3 Upgrade)

その他のAvnet AVID社の製品 (Wireless Power Products)につきましても
お気軽にお問合せください。

FOD Calibration Solutions
– Qi FOD Receiver v1.1 (103-01)
– Qi FOD Receiver v1.2 (103-02)
– Qi Foreign Objects with Spacers (105-01)
– Qi Foreign Objects Upgrade Kit to V1.2(105-011)
Multipurpose Receivers
– Qi Receiver Simulator v1.0 (102-01)
– Qi Receiver Simulator v1.1 (102-02)
– Qi Medium Power Receiver Simulator v1.2 (102-03)
– Qi Medium Power Receiver Simulator v1.3 (102-04)

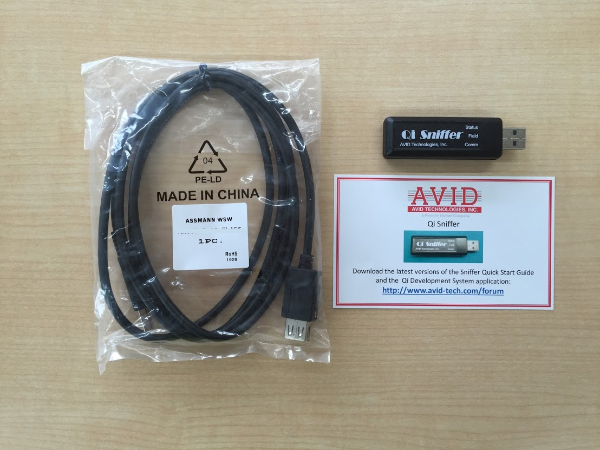

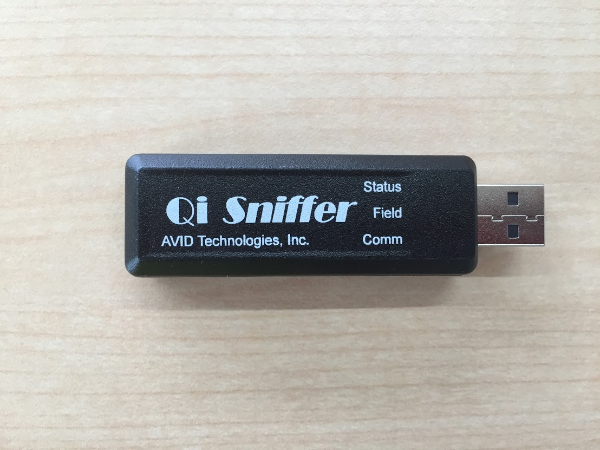

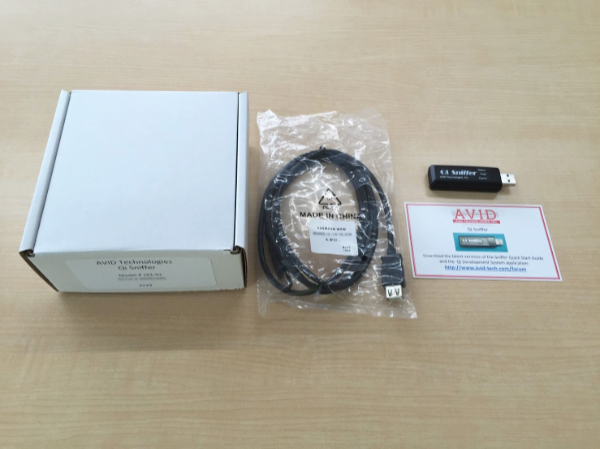

Qi Sniffer (Model 101-01) 写真 (クリックで拡大します)
