SCORPION H/W Modules

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

IoTモジュール
Howchip.com(UNIBEST INC.)製のIoTモジュール。

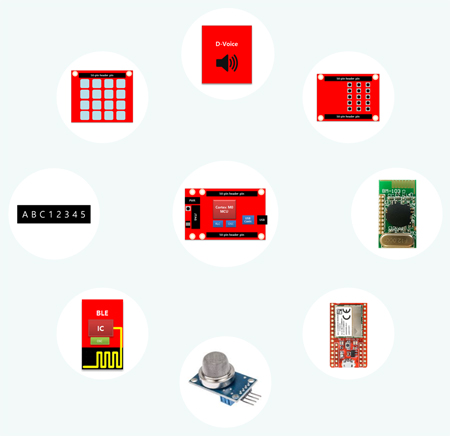

ARM 32-bit Cortex M0 のMCUモジュールをメインに、ボイスモジュール、RFモジュール、WiFiモジュールなどが用意されており、組み合わせることでさまざまな用途でご利用いただけます。

検索キーワード:
SCORPION MCU Module / Scorpion Red / SCORPION Voice Module / SCORPION RF Module / SCORPION WiFi Module

メーカー
UNIBEST INC.
http://scorpion.howchip.org/

取り扱い商品の一例

商品名 納品方法 納期 価格
Scorpion MCU Module board 弊社より配送 お問い合わせください お問い合わせください
Scorpion Voice Module - Ready to Play 弊社より配送 お問い合わせください お問い合わせください
SCORPION 2.4GHz RF Module 弊社より配送 お問い合わせください お問い合わせください
SCORPION Stand-alone WiFi Module 弊社より配送 お問い合わせください お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

商品説明


【取り扱い製品の一例】

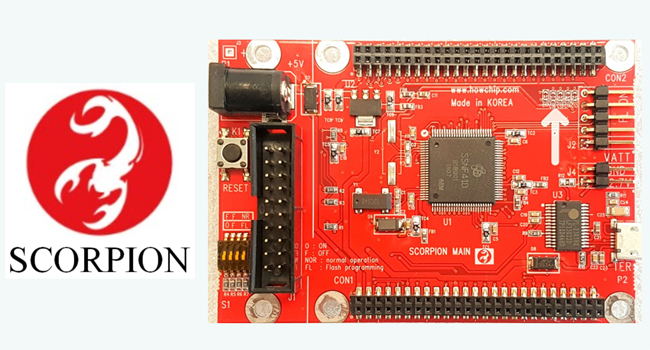

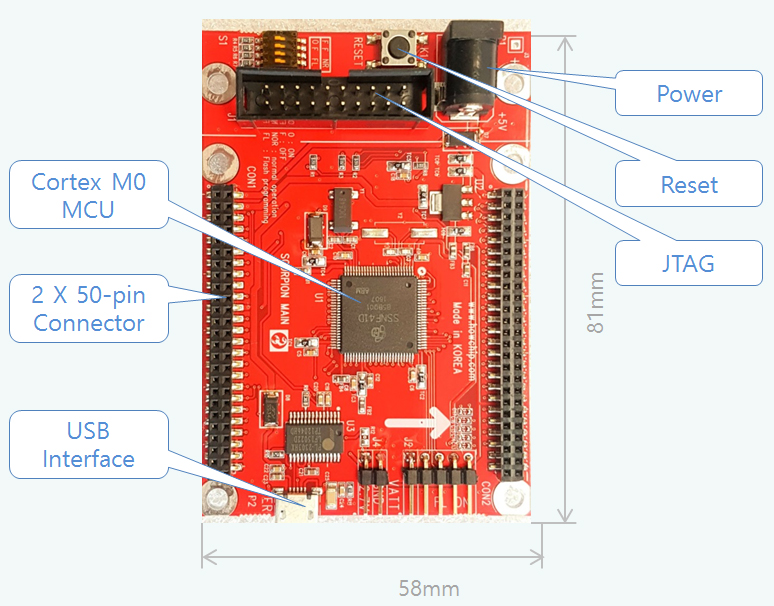

Scorpion MCU Module board / メーカー詳細ページ



Scorpionシステムのメインパートとなる、
32-bitのARM Cortex M0 コアのMCUモジュール。


特徴:
ARM 32-bit Cortex M0 MCU
JTAG Interface
USB Interface
Reset Button
2 Power Input source: USB and 2-pie DC Jack
50-pin header x 2, total 100-pin external connector
Size: 58mm x 81mm


MCUの仕様:
CPU: ARM 32-bit Cortex M0
Memory: 128KB eFlash, 32KB SRAM for stack and data

Interfaces
I2C: 2-ch
SSP(Synchronous Serial Port)
UART: 2-ch
32 programmable IO>
LCD Controller
16-bit A/D converter: 12 channels, Conversion Rate: 100Ksps @12.8MHz
12-bit D/A converter 2ch
Analog Switch: 4-ch

General
32 interrupt sources
Vdd: 2.5 ~ 5V
RTC, 3-ch amplifier, POR, On-chip LDO
Package: 100TQFP

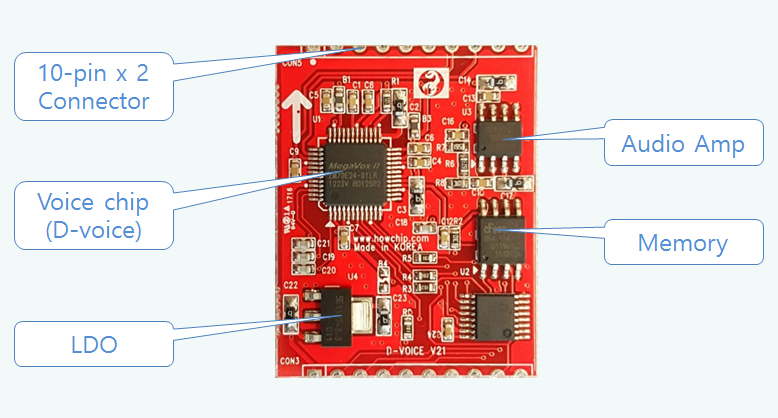

Voice Module - Ready to Play / メーカー詳細ページ



ボイスシンセサイザー、音声データのメモリデバイス(シリアルフラッシュ)、
オーディオアンプやLDOのようなダイレクトスピーカー駆動コンポーネント
といった機能を搭載したオールインワンモジュール。


特徴:
Voice Synthesizer : D-Voice, as described in Voice Chip Specification
On-board Voice Data Memory : Serial Flash (1MB ~ 8MB)
Built-in Audio Amp and LDO
10-pin x 2, SMT type pin-out
Voice Builder S/W to upload the recorded voice data to the module
Size: 29 x 36.5mm


Voice chip(D-voice)の仕様:
Play / Record : PCM, ADPCM
Voice Encoding: 3.6 ~ 96Kbps (8KHz sampling)
Sampling Frequency: 6 ~ 22.5KHz
S/W Noise Filter
Voice DAC Resolution: 12-bit Current Steering DAC
Voice PWM Resolution: 10-bit (Direct Speaker Driving)
Output DAC/PWM in parallel
Supported Serial Flash: 4Mbits~128Mbits
MCU Mode supported
Word table: 4000 words Max.
Sentence Address: 4000 sentences Max.
Host interface: SPI, 16 bits
Volume control: 128 steps
Recording sampling: 8/12/16KHz

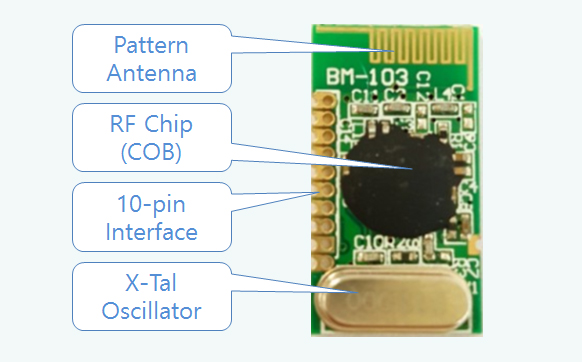

2.4GHz RF Module / メーカー詳細ページ



EM198850トランシーバー、12MHz クリスタル(水晶発振子)、Inverted-Fアンテナ
で構成される、小型の2.4GHz ISMバンド RFモジュール。


特徴:
On-board X-Tal Oscillator: 12MHz
COB Type RF chip
On-board Pattern Antenna
Size: 12mm x 22mm


RF Chipの仕様:
Frequency range: 2402 ~ 2480Mhz
Channel Spacing: 1Mhz
Channel Switching Speed: < 125us
Modulation: FSK
Operation Voltage: 1.8 ~ 3.6V
Output Power: +0dBm
Sensitivity: -90dBm / -85dBm @0.1% BER 1Mbps / 1.6Mbps(w/o ant.)
Built-in Antenna: -5dBi
TDD full-duplex
Supports Auto Ack and & Retransmit
Supports Star-Network, 6-ch
SPI interface
Application: Remote Controllers, Alarm and Security, Home Automation etc..



Stand-alone WiFi Module / メーカー詳細ページ



Stand-aloneネットワーク機能を備えたIoTに適したWiFiモジュール。


ネットワークプロトコルスタック:
TCP/UDT (secure, non-secure), http, MQTT Client

WiFi Moduleの仕様:
IEEE802.11 b/g/n
Dimension (L x W x H):
- SMD type: 28mm x 18mm x 2.7mm
- Connector Type: 45mm x 25mm x 11.6mm
Embedded TCP/IP, WPA Supplicant, Application
Host Interface :
- Stand-alone mode …UART
- Slave mode… SDIO または SPI
Package : Side via type (45 PADs)
Main Board Mount Type : SMD
RF components built-in
Serial Flash built-in (default 4MB)
Crystal built-in
Chip Antenna: antenna matching (追加作業の必要無し)
Operation Temperature : -30C to +85C
Certification: TELEC, KC, FCC, CE, IC Certified
