【製品詳細】

RIFF Box v2 / メーカー詳細ページ

ハードウェア仕様:
・Dual-core Cortex-M4 MCU @ 204MHz;
・PC to Box USB (Device) Speed: Hi-Speed (480 Mbps);
・Box to Device (Host) Speed: Full-Speed (48 Mbps);
・SD/MMC Interface with 1-Bit (DAT0) and 4-Bit (DAT0-DAT3) Bus Width support and SD_CLK up to 52 MHz;
・UART Interface;
・RIFF Smart Probing Feature;
・Level-adjustable 23 GPIO Lines (1.65V to 3.6V) for interfacing a range of devices and protocols, such as NAND, SPI, I2C, Pin Finder, etc.;
・4 fixed 3.3V GPIO Lines;

インターフェース仕様:
・20-Pin Male Connector:
- JTAG Interface: TRST, TDI, TMS, TCK, RTCK, TDO and NRST;
- SWD (Serial Wire Debug) Interface: SWCLK, SWDIO (SWDIO and SWCLK are overlaid on the TMS and TCK pins);
・30-Pin Male Connector:
- SD/MMC Interface 1/4Bit @ 52MHz;
- Level-adjustable 23 GPIO Lines (1.65V to 3.6V);
- USB Device Connector: connects the Box with PC @ Hi-Speed (480 Mbps), approx. 20 MByte/sec;
・USB Host Connector: connects the Box with USB devices @ Full-Speed (48 Mbps), approx. 1.5-2 MByte/sec;
・RJ-45 Connector:
- RIFF Smart Probing Feature;
- UART Port;
- 4 Fixed 3.3V GPIO Lines;

対応SD/MMD revisions:
Revisions 1.0 to 1.7 (for MMC: v4.0, v4.1, v4.2, v4.3, v4.41, v4.5, v4.51, v5.0) and higher

対応JTAGコア:
ARM7,
ARM920,
ARM926,
ARM946,
ARM7EJS,
ARM11,
CORTEX-A5,
CORTEX-A8,
CORTEX-A9,
CORTEX-A15,
OMAP3430,
OMAP3630,
OMAP4430,
TEGRA2 (CORTEX-A9),
TEGRA2 (ARM7),
QUALCOMM S3 (ARM7, ARM11, SCORPION),
QUALCOMM S4 (ARM7, ARM11, SCORPION),
NOVATHOR,
PXA270,
PXA312 MIPS32 IR5Bit,
MIPS32 IR8Bit,

RIFF Boxソフトウェア:
RIFF JTAG Manager
RIFF Remote helper
RIFF Admin client / SN reader
RIFF Box USB drivers

※ハードウェア・ソフトウェア共にWindows 10対応。

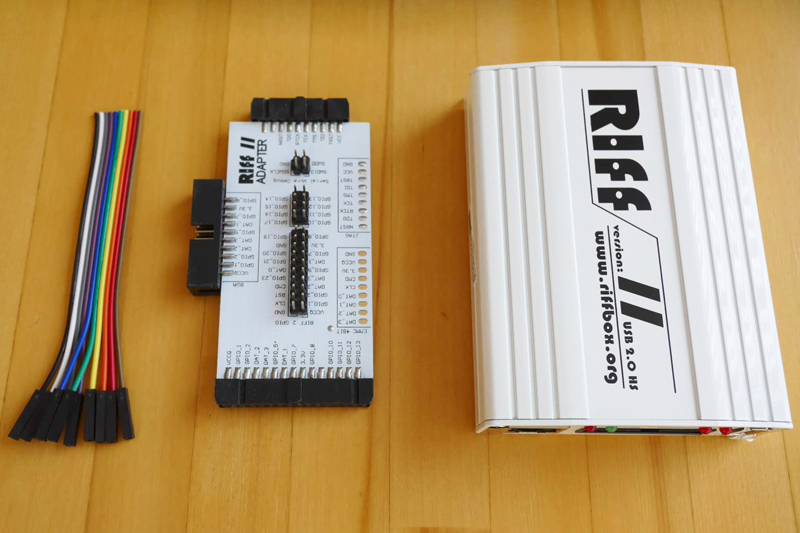

セット内容

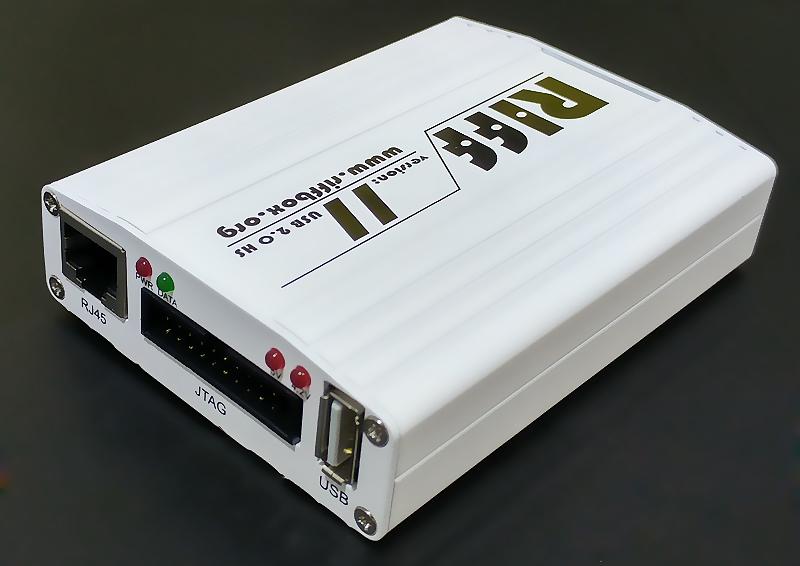

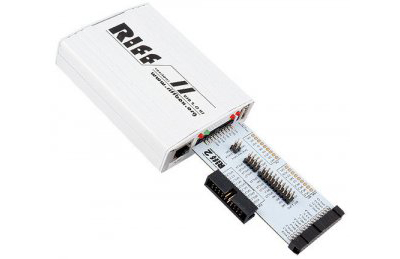

・Riff Box 2

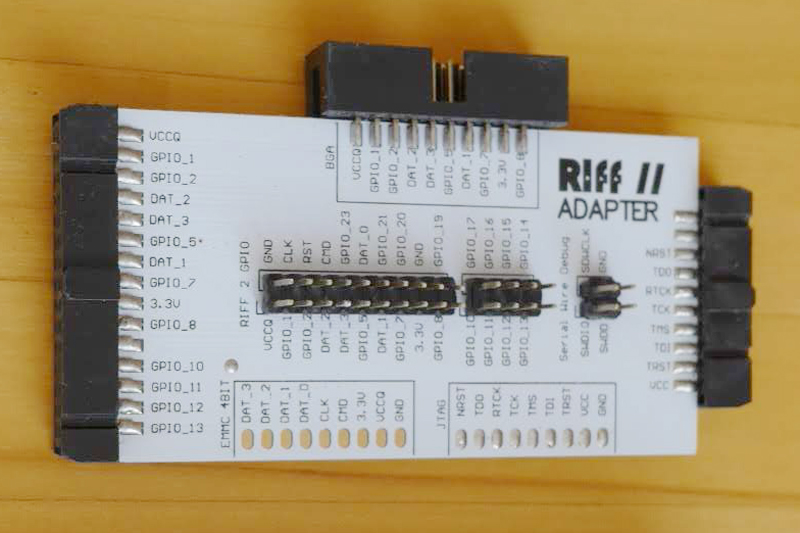

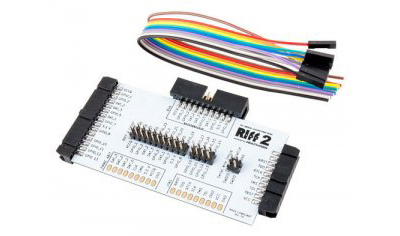

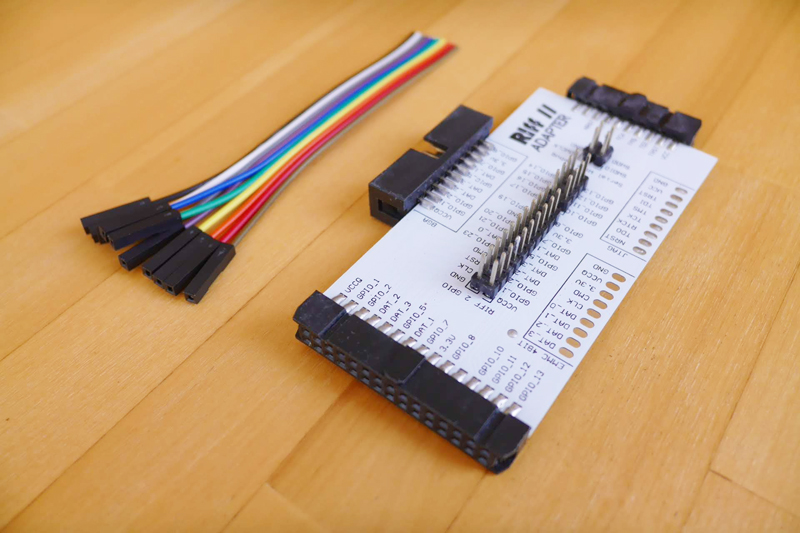

・eMMC/JTAG Adapter
・Flat Cable
