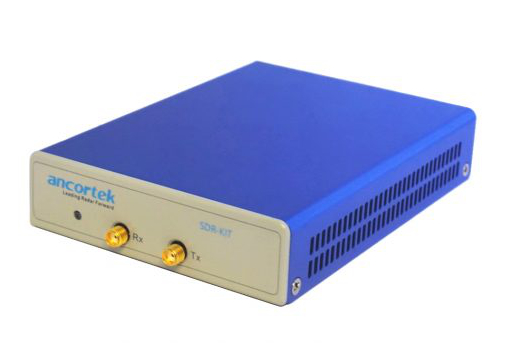

Ancortek 製 レーダーキット

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

S帯, C帯, X帯, K帯 対応のソフトウエアラジオ (SDR)
S-band、C-band、X-band、K-band 各種帯域に対応したソフトウェア・デファインド・アーキテクチャー (SDA)。

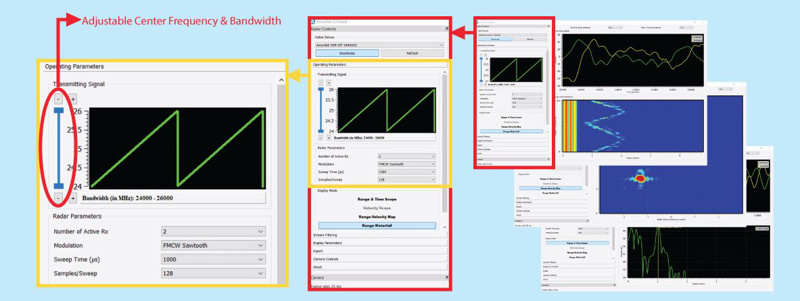

対応帯域やチャンネル数、最大検出可能距離などの条件により様々なモデルがございます。送信信号の中心周波数、帯域、信号波形の選択や、信号をリアルタイムに表示するための専用GUI(SDR-GUI)が付属しています。

到来方向推定 (DOA)やレーダー干渉、人間の動作のモニタリングやジェスチャー認識など幅広い用途に適しています (モデルにより対象用途が異なります)。

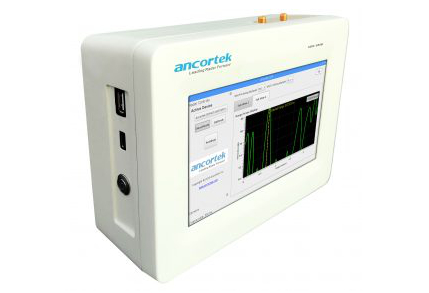

また、各レーダーキットにEmbedded Linux OS や タッチスクリーン、バッテリー駆動などの機能が搭載された、組込みユニットタイプ(SDR-EMBシリーズ)も用意されています。

検索キーワード:
Sバンド / Cバンド / Xバンド / Kバンド / ソフトウェア無線 / Software Defined Radio / SDR-KIT 2400T2R4 / SDR-EMB 2400T2R4 / SDR-KIT 2400AD4 / SDR-EMB 2400AD4 / SDR-KIT 2400AD2 / SDR-EMB 2400AD2 / SDR-KIT 2400AD / SDR-EMB 2400AD / SDR-KIT 2500B / SDR-KIT 980AD2 / SDR-EMB 980AD2 / SDR-KIT 980AD / SDR-EMB 980AD / SDR-KIT 580AD2 / SDR-EMB 580AD2 / SDR-KIT 240AD / SDR-EMB 240AD

メーカー
Ancortek Inc.
http://ancortek.com/

取り扱い商品の一例

商品名 納品方法 納期 価格
Ancortek 製 レーダーキット (ご希望の製品名をお知らせください) 弊社より配送 お問合せください お問合せください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

商品説明


【取り扱い実績の一例】



SDR-KIT 240AD / メーカー詳細ページ

Sバンドに対応する、トランスミッター×1、レシーバー×1 構成のレーダーキット。
送信信号の中心周波数と帯域は 2.25-2.6 GHz の広帯域で選択、調整可能です。
トランスミッターの標準的な出力パワーは22 dBmで、
最大探知距離はおよそ200-m for 1-sm of RCSとなっています

人の動作のモニタリングやバイタル信号の検出、ジェスチャー認識、
壁越しの様々な屋内/屋外の対象物の検出やイメージングに対応するよう設計されています。

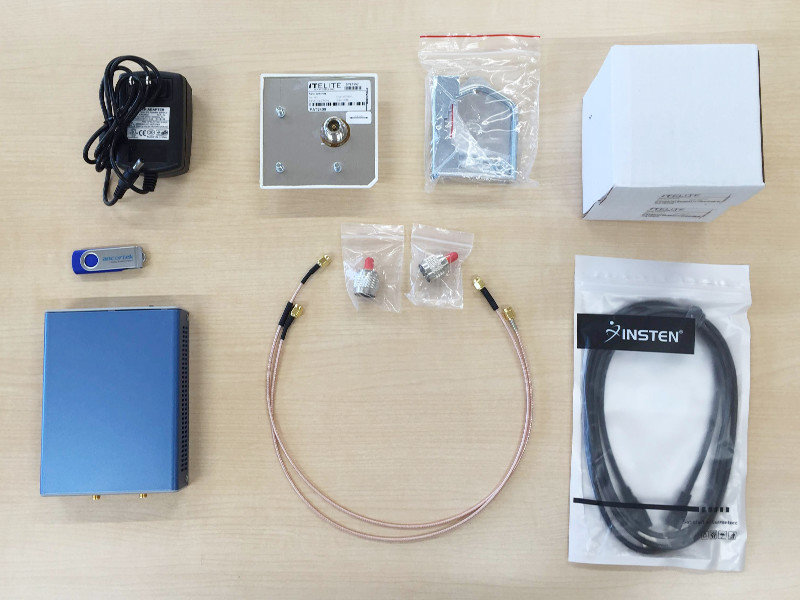

セット内容 :
- SDR-RF 240AD module
- Processor module
- Copy of SDR-GUI graphical user interface software
- AC/DC power adapter (5V, 3.0A)
- Mini USB retractable cable
- Pair of RF cables

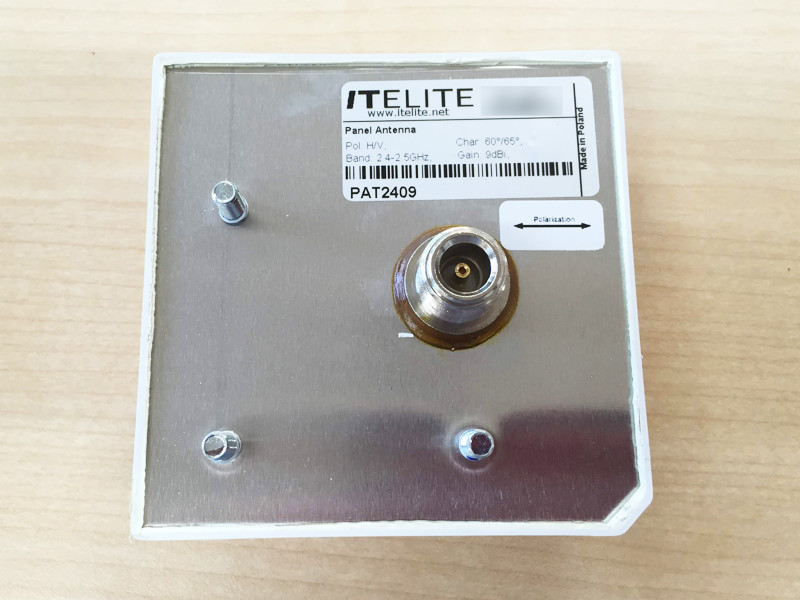

- Pair of the transmitting and receiving antennas
- Casing/enclosing

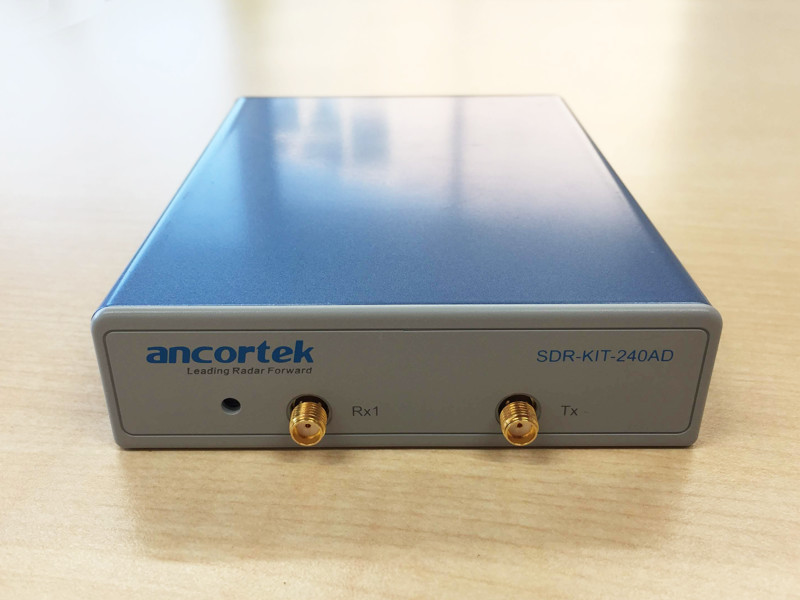

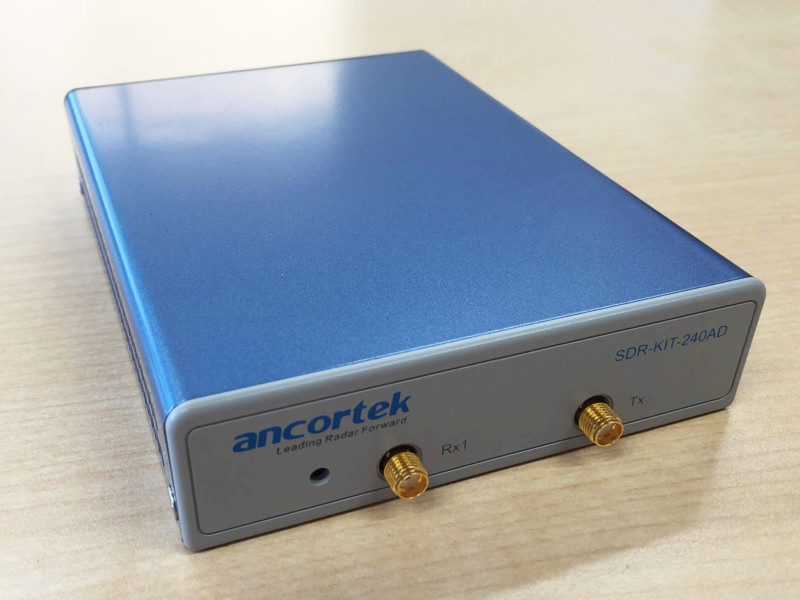

SDR-KIT 240AD 写真 ※クリックで拡大します





【ラインアップ一例】

各モデルの比較表はこちらをご覧ください

K-Band
- Typical frequency limits are 24-26 GHz.
- The maximum detectable range is about 30-45 m for 1-sm of RCS.

マルチチャンネルモデル :
SDR-KIT 2400T2R4 / SDR-EMB 2400T2R4
SDR-KIT 2400AD4 / SDR-EMB 2400AD4
SDR-KIT 2400AD2 / SDR-EMB 2400AD2

シングルチャンネルモデル :
SDR-KIT 2400AD / SDR-EMB 2400AD
SDR-KIT 2500B

----------------------------------------

X-Band
- Typical frequency limits are 9.6-10.0 GHz.
- The maximum detectable range is about 70-80 m for 1-sm of RCS.

マルチチャンネルモデル : SDR-KIT 980AD2 / SDR-EMB 980AD2
シングルチャンネルモデル : SDR-KIT 980AD / SDR-EMB 980AD

----------------------------------------

C-Band
- Typical frequency limits are 5.6-6.0 GHz.
- The maximum detectable range is about 110-120 m for 1-sm of RCS.

マルチチャンネルモデル : SDR-KIT 580AD2 / SDR-EMB 580AD2
シングルチャンネルモデル : SDR-KIT 580AD / SDR-EMB 580AD

----------------------------------------

S-Band
- Typical frequency limits are 2.25-2.6 GHz.
- The maximum detectable range is about 200 m for 1-sm of RCS.

シングルチャンネルモデル : SDR-KIT 240AD / SDR-EMB 240AD
