miniDSP USB Audio Streaming

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

多数のデジタルIOフォーマットに対応する、マルチチャンネル・USBオーディオインターフェース
40x62mmの小型ボードタイプの マルチチャンネル・USBオーディオインターフェース。
Toslink(トスリンク)/ I2S / ADAT / TDM などのデジタル入出力フォーマットに対応しています。

32bit/384kHz までに対応する 24チャンネルのMCHStreamer Kit、24bit/192kHz までのオーディオファイルにネイティブ対応する 16チャンネルのUSBStreamer Kitがございます。

検索キーワード :
USB Audio Class 2.0 (UAC2.0) / USB audio interface / Toslink / I2S / SPDIF / ADAT / TDM / DSD / PDM

メーカー
miniDSP Ltd.
https://www.minidsp.com/

取り扱い商品の一例

商品名 納品方法 納期 価格
MCHStreamer Kit 弊社より配送 お問い合わせください お問い合わせください
USBStreamer Kit 弊社より配送 メーカー手配中、入荷待ち お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

商品説明


【取り扱い製品の一例】

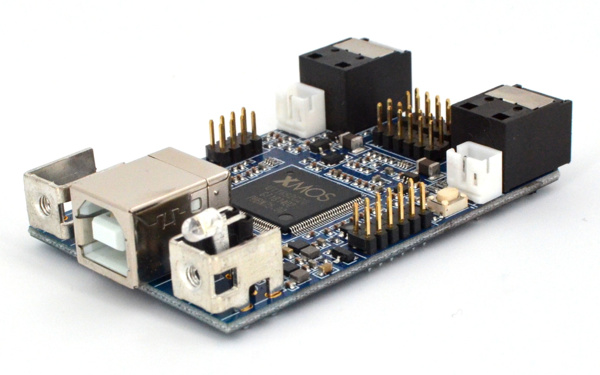

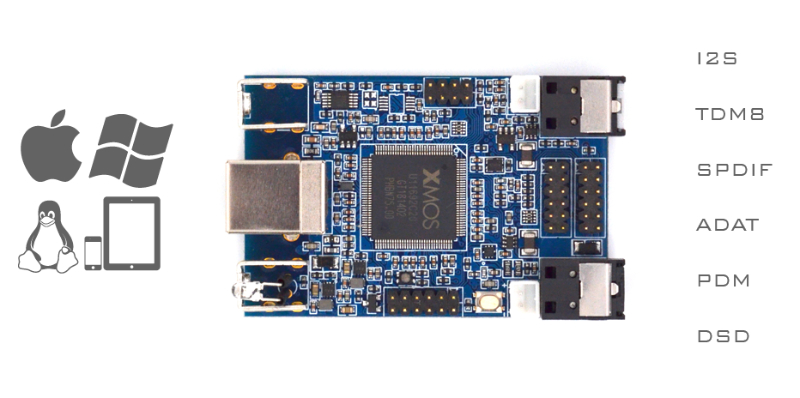

MCHStreamer Kit / 製品詳細はこちら (メーカーWEBページ)

32/384kHzまでのオーディオファイルにネイティブ対応する、
マルチチャンネル・アシンクロナス転送式USBオーディオインターフェイス。
Toslink(トスリンク) / I2S / SPDIF / ADAT / TDM / DSD / PDMなどの
デジタル入出力フォーマットに対応しており、
miniDSPの長年にわたるXMOSに関する専門知識を活用し、
すべての構成において強力なパフォーマンスを実現します。

USB Audio Class 2 (UAC2) 対応で、PC / MAC / Linuxや、iOS / Android と様々なプラットフォームでの
オーディオインターフェイス提供を検討するオーディオ開発におけるマルチツールと言えます。
また 16x PDM MEMS マイクからI2Sへのフォーマット変換もサポートしており、
ビームフォーミング/音声認識アルゴリズム開発にとっても強力なツールです。

OEM / DIY 製品への統合や研究開発アプリケーションなどに適しています。


【特徴】

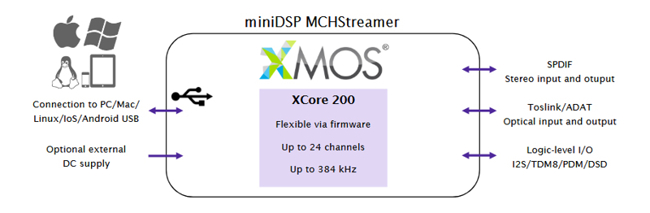

・Multi - channel USB audio interface (up to 24x24)
・Wide range of digital IO format depending on the loaded firmware : TOSLINK, ADAT, S/PDIF (coax), I2S, TDM, DSD and PDM data formats
・Native support up to 32bit / 384kHz
・PDM to I2S converter for up to 16 MEMS microphones
・Multichannel DSD (up to 8c h) support
・USB 2.0 High speed and Audio class 2.0 device / Asynchronous USB synchronization
・OS compatible: Win / Mac / Linux 2.0 / Android / Ios (with Camera kit dongle)
・Toslink (optical) and SPDIF (coax) transmitter and receiver
・Flexible board powering option: USB powered or External DC input power



【セット内容】

・1 x MCHStreamer board
・1 x 1m long USB audio cable
・2 x Toslink audio cables
・2 x 2x6pin (2mm pitch) header cable harness for I2S In / Out interfacing

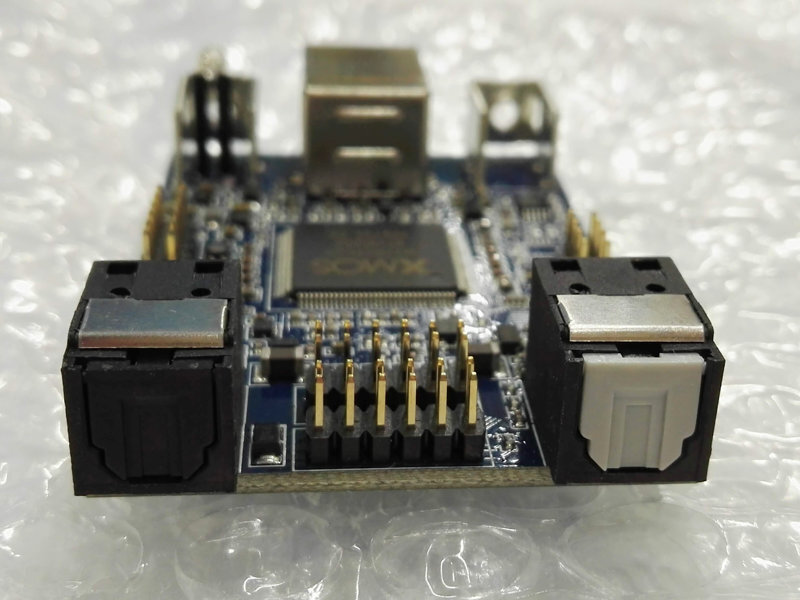

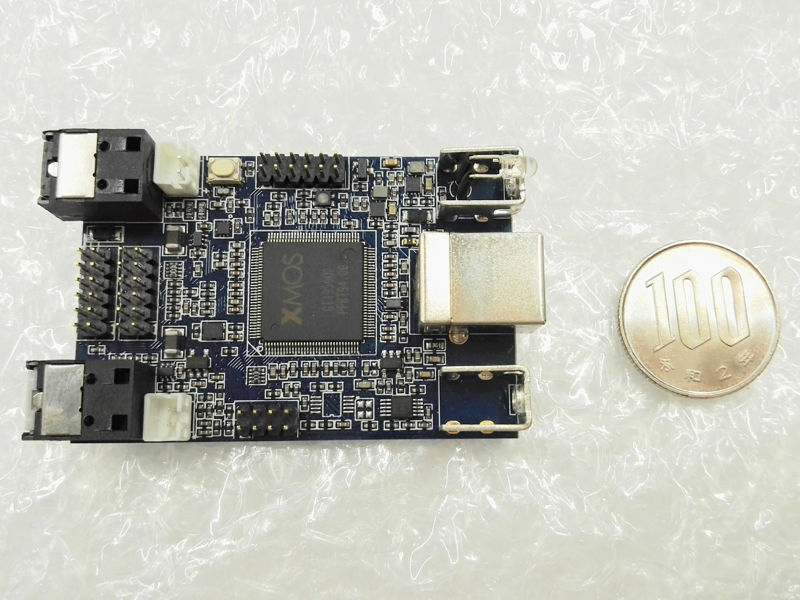

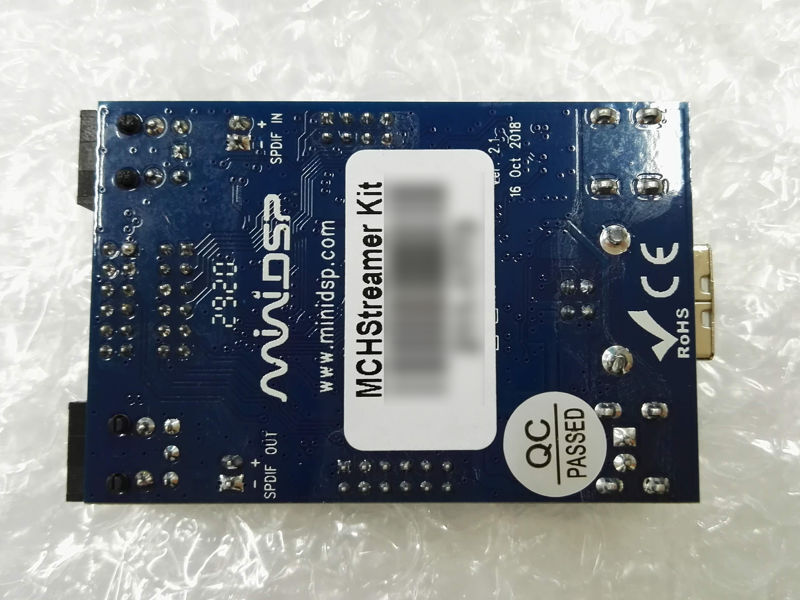

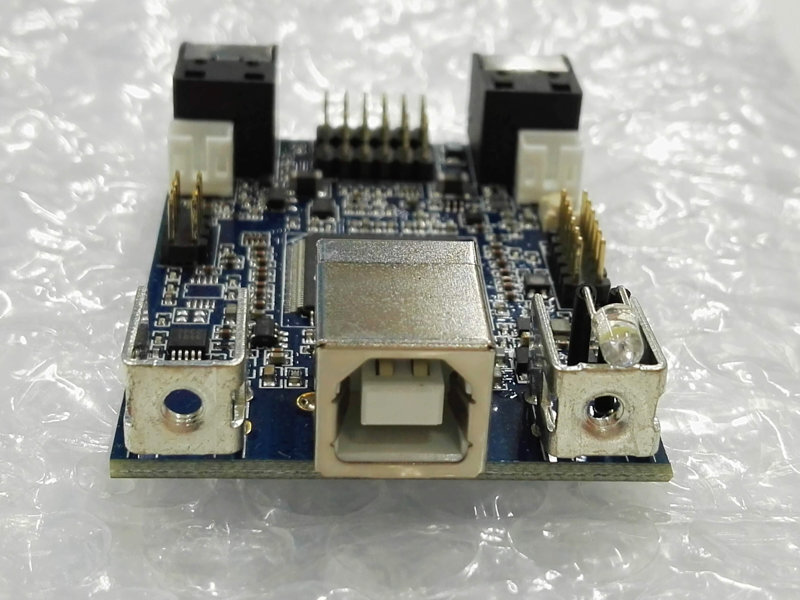

MCHStreamer Kit 写真 (クリックで拡大します)



【仕様】

USB Streaming engine :
XMOS XCore 200 / USB 2.0 full speed - USB Audio class 2.0 compliant

Drivers :
- Driverless interface for Mac OS X v10.6.4 and up
- Free Windows ASIO driver (XP / Vista / 7 / 8 / Win10)
- Linux Alsa compliant driver
- Apple IoS (ipad / iphone) using Camera kit - multichannel audio streaming

Logic Level formats :
- SPDIF : Stereo in / out - 24bit up to 192kHz
- I2S : Up to 8ch bidirectional audio - 24 / 32bit up to 384kHz
- TDM8 : Up to 24ch bidirection audio - 44.1 / 48 / 88.2 / 96k
- PDM : Up to 16ch audio recording - 24bit up to 48kHz
- DSD : Up to 8ch DSD64 / 128 / 256
- Consult user manual for more details

Optical input & Output :
- Toslink : Stereo support up to 44.1 / 48 / 88.2 /96 / 176.4 kHz
- ADAT : 8ch ADAT mode @ 48 / 44.1k and 4ch ADAT mode @ 96kHz

Expansion connector :
2 x 12pin, 2mm pitch expansion connector for connectivity to hardware

Mounting :
2 x Right Angle brackets allow easy chassis mounting with M3 threaded hole

Power supply :
USB powered OR 5Vdc external supply via header - 300mA requirement

Dimensions (H x W x D) mm :
13 x 40 x 62 mm

-------------------------------------------------

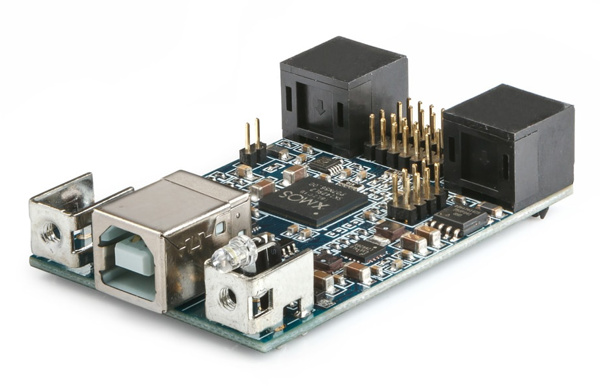

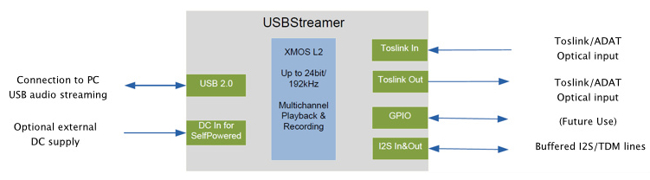

USBStreamer Kit / 製品詳細はこちら (メーカーWEBページ)


24bit/192kHz までのオーディオファイルにネイティブ対応する、
マルチチャンネルのUSBオーディオインターフェース。
Toslink (トスリンク) / I2S / ADAT / TDM 規格に対応しています。
高速な USB2.0 along with the Audio Class 2.0 (UAC2)により、さまざまな形式でのマルチチャンネルの再生・録音を同時提供します。

研究開発向けのテストツールや、OEM製品への統合、高性能のカスタムAV機器などの用途向けに適した製品です。


【特徴】

・Multi-channel USB audio interface (up to 16x16)
・Wide range of digital IO format depending on the loaded firmware:
- I2S (8x8) + TOSLINK(2x2), ADAT (8x8) or TDM (16x16 at 48/44.1k only)
・Native support up to 24bit / 192kHz
・USB 2.0 High speed and Audio class 2.0 device
・Asynchronous USB synchronization
・Thesycon ASIO Win driver provided with support for Win10 (signed drivers)
・Driverless support under Mac OSx. Sound card aggregate mode allows combining of multiple units
・Linux compatible with ALSA 2.0 drivers
・Toslink (optical) transmitter and receiver
・Flexible board powering option: USB powered or External DC input power

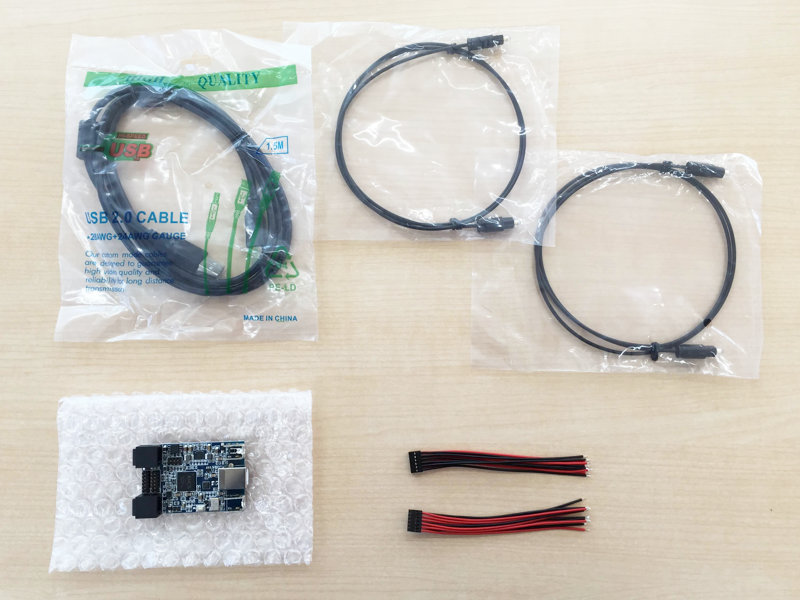

【セット内容】

1 x USBStreamer board
1 x 1m long USB audio cable
2 x Toslink audio cables
2 x 2x6pin (2mm pitch) header cable harness for I2S In/Out interfacing

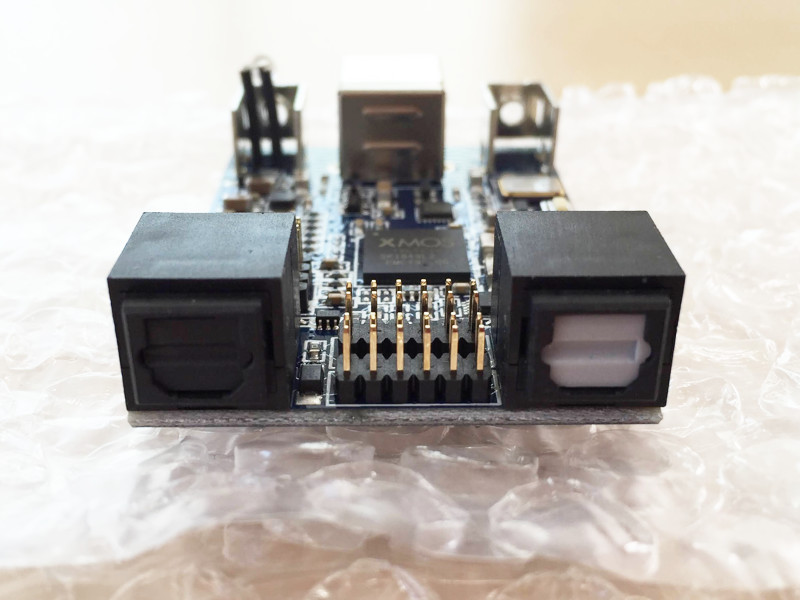

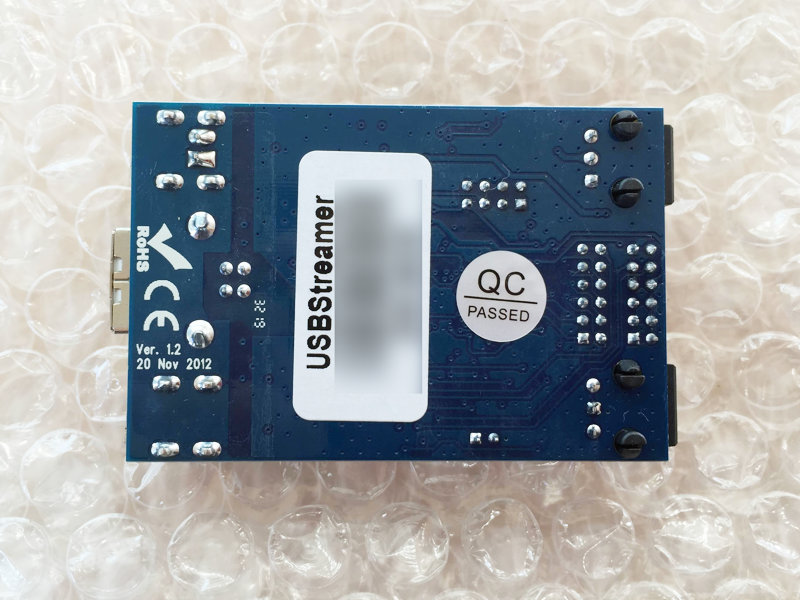

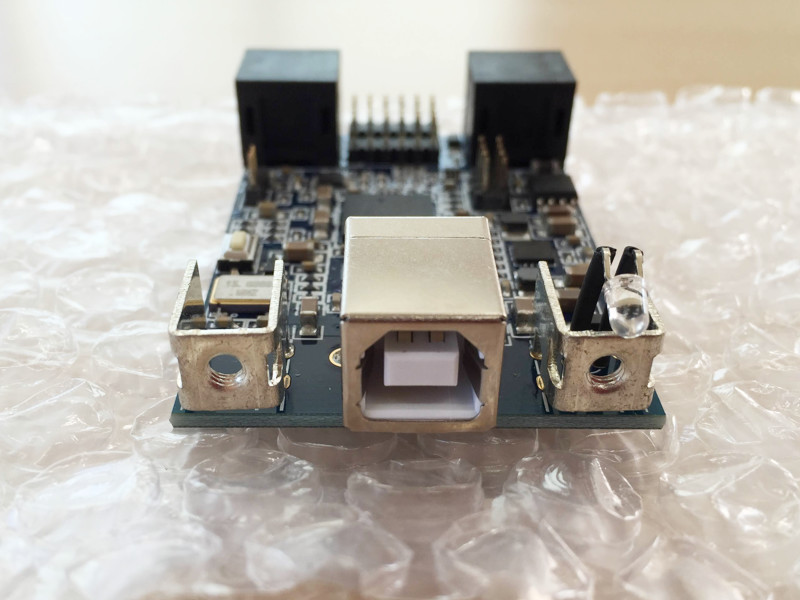

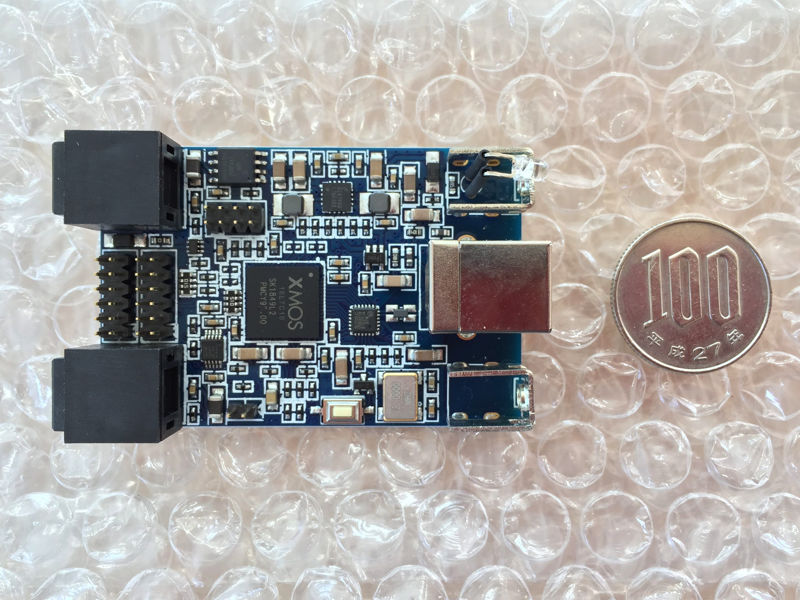

USBStreamer Kit 写真 (クリックで拡大します)




【仕様】

USB Streaming Engine :
XMOS 16 core

Internal Processing resolution & Sample rate :
24bit support / up to 192 kHz

USB Audio Class :
USB Audio Class 2.0 device,Windows ASIO driver, Mac Osx driverless

Input/Ouput Configuration :
10 in / 10 out

Audio Input Connectivity :
Depending on the loaded firmware
- ADAT firmware: Up to 8ch@ 44.1/48kHz
- I2S + TOSLINK firmware: 2ch TOSLINK + 8ch I2S - Up to 192kHz
- TDM firmware: Up to 8ch@ 44.1/48kHz

Audio Output Connectivity :
Depending on the loaded firmware
- ADAT firmware: Up to 8ch@ 48kHz
- I2S + TOSLINK firmware: 2ch TOSLINK + 8ch I2S - Up to 192kHz
- TDM firmware: Up to 16ch@ 44.1/48kHz

Input / Output Max Levels : -

TOSLINK Input :
Optical receiver
Supported sample rate: 44.1~176kHz

TOSLINK Output :
Optical transmitter
Supported sample rate: 44.1~192kHz

Dimensions :
13 x 40 x 62 mm
Power USB powered OR 5Vdc external supply via header
300mA requirement

Win/Mac/Linux Compatible : OK
