High Quality 2D Transfer Systems | 転写 2Dヘテロ構造 作成 システム

転写による2Dヘテロ構造作製システム
高品質な2Dヘテロ構造やツイスト2層グラフェン(ねじれグラフェン)の製造に必要な全ての要素を備えた
HQ Graphene社のHigh Quality 2D Transfer Systems(2Dヘテロ構造接合のための転写システム)。

システムの主要部分は、精密な0.015度の解像度を持つ手動回転ステージで、これにより材料を必要な角度に正確に位置付けることが可能です。 視覚検査と配置のために、高解像度の光学顕微鏡(明視野/暗視野照明を選択可)とCCDカメラも搭載しています。

基板は真空固定され、0.1℃の精度で常温から最大200℃まで制御できます。これにより、接合プロセス中に必要な温度条件を適切に維持することができます。
また本システムはコンパクトな設計により、グローブボックス内に簡単に設置でき、空気に敏感な材料を取り扱うことも可能です。

2023年8月現在、全自動転送システム、手動システム、部分電動システムがあります。
またメーカーでは、ナノワイヤーマニピュレーション用の装置など、異なる構成や仕様の転送システムのご相談も承っております。お気軽にご相談ください。


主な用途

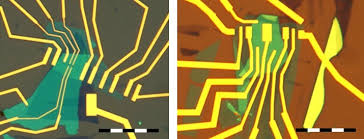

- 2Dヘテロ構造、ツイストロニクスの製造
- 複数層材料の結合
- ねじれ角度調整による材料制御
- 電子特性の研究
- 光学特性の研究

HQ Graphene社について
六方晶窒化ホウ素、単結晶グラフェン、硫化物の結晶(MoS2, WS2, TiS2, etc)、セレン化物(GaSe, NbSe2, etc)、テルル化物(Bi2Te3, MoTe2, etc)などの製造と特性評価を専門とするナノテクノロジー企業。 これらの高純度・高品質の結晶を、世界中の190を超える大学、研究機関、企業へ科学研究のために提供しています。


毒物及び劇物の取り扱いについて(日本語SDS作成サービス)

検索キーワード:
HQ Graphene / Heterostructure / 2D Heterostructure Transfer System / 2Dヘテロ / ヘテロ構造 / HQグラフェン / グラフェン材料 / 単結晶材料 / 電気伝導性 / 2D半導体 / 2D多接合ヘテロ構造体 / 材料科学 / 半導体 / 金属 / 半金属 / 2Dヘテロ結晶構造 / トポロジカル絶縁体 / Brightfield type(明視野検鏡) / Darkfield type(暗視野検鏡) / 再生可能エネルギー / 電極材料 / グリーンケミストリー / モアレパターン / 電子バンド構造


研究テーマ・研究分野の例:
グラフェン生産プロセスの最適化 / グラフェン合成方法の開発 / グラフェンの電子デバイス応用 / グラフェンセンサーの高感度化 / グラフェンと他材料のハイブリッド / グラフェンの熱伝導制御 / グラフェン光触媒の開発 / グラフェン量子ドットの合成 / グラフェン量子ホール効果 / グラフェンナノリボンの電子状態


メーカー
HQ Graphene BV (HQ Graphene Systems BV)
https://www.hqgraphene.com/

High Quality 2D Transfer Systems | 転写 2Dヘテロ構造 作成 システムの取り扱い商品の一例

商品名 納品方法 納期 価格
High Quality 2D Transfer Systems - Fully motorized transfer system (HQ2D MOT) 弊社より配送 お問い合わせください お問い合わせください
High Quality 2D Transfer Systems - Manual transfer system (HQ2D MAN) 弊社より配送 お問い合わせください お問い合わせください
High Quality 2D Transfer Systems - Customized transfer systems (HQ2D MOD) 弊社より配送 ご希望の仕様をお知らせください お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

High Quality 2D Transfer Systems | 転写 2Dヘテロ構造 作成 システムの商品説明



High Quality 2D Transfer Systems NEW!!
製品詳細(メーカーページ)

ヘテロ構造やねじれ二重2層を製造するための高品質な2D転写システム。
基板上にスタンプ(六方晶窒化ホウ素、グラフェンなど)を正確に配置するように設計されており、
X、Y、Z方向だけでなく、傾きや回転によっても互いに相対的に移動させることが可能。
2次元結晶フレークの配列の自由度を最大限に高めるのに役立ちます。


製品の種類

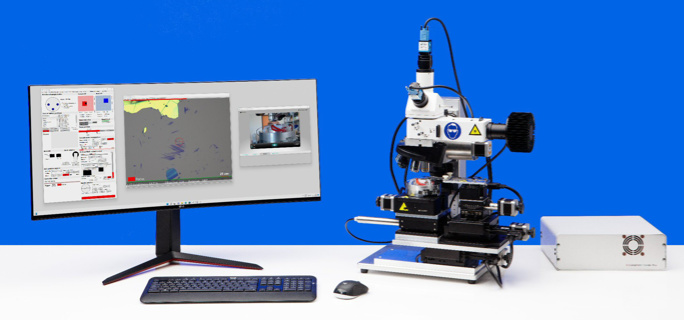

Fully motorized transfer system (HQ2D MOT) - 全自動転写システム
Manual transfer system (HQ2D MAN) - 手動転写システム
Customized transfer systems (HQ2D MOD) - 改良型転写システム
--- 改良型の転写システムの例 ---
- ナノワイヤーの操作が可能な全自動転写システム (HQ2D MOD MOT-N)
- オリエンタブルニードル内蔵の手動式2D転送用システ (HQ2D MOD MAN-N)
- XYとZステージを備えた手動搬送システム (HQ2D MOD MAN-2XYZ)
- 電動サンプル回転ステージを有するHQ2D MOD MAN-2XYZ (HQ2D MOD MAN-2XYZ MRO)
- 暗視野のない純粋な明視野顕微鏡を有する標準的な手動搬送システム (HQ2D MOD MAN-BF)


※お見積もりの際には、製品のタイプをお知らせください


アプリケーションの例
- 2Dヘテロ構造、ツイストロニクスの製造
- 大型CVD(化学気相成長)の2D層の転写
- 特定の物理的・化学的実験を行う際の環境制御(グローブボックス活用)
- 密閉・制御された環境下での材料の取り扱い(空気に敏感な材料を含むグローブボックス内部)
- ナノワイヤーの操作(オプション)

システム構成
- 光学顕微鏡 (長作動距離の対物レンズを備えた高解像度顕微鏡。明視野/暗視野照明を選択可)
- CCDカメラ (距離、角度などの測定機能)
- モニタ
- 傾斜回転ステージ (xyz方向, 傾斜, 回転 / 高解像度マイクロマニピュレータ)

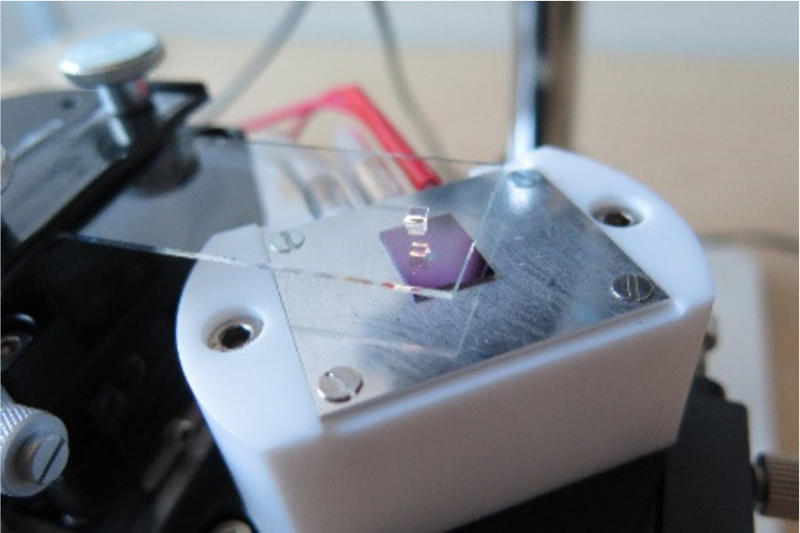

- 真空チャック (加熱および冷却機能) * 空気に敏感な素材用
- タッチスクリーンコントローラ (真空ヒーター/クーラー用)


システム構成

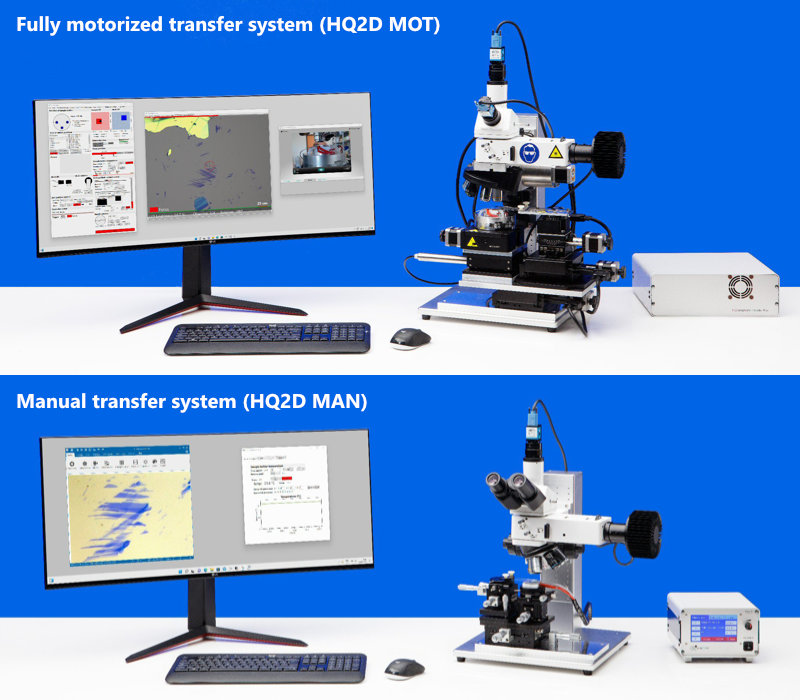

System Fully motorized transfer system
(全自動転送システム)
Manual transfer system
(手動転送システム)
外観
寸法 (WxDxH) 55 x 43 x 72 cm 52 x 44 x 65 cm
フットプリント顕微鏡 35×35 cm 35×35 cm
質量顕微鏡 38.5 kg 22.5 kg
サンプル移動範囲 50 mm 20 mm
サンプルホルダーの回転分解能 1 mdegree 20 mdegree
Z軸の解像度 40 nm sub micron
サンプル温度制御範囲 RT to 200 °C RT to 200 °C
温度分解能 0.1 °C 0.1 °C
温度制御速度 1°C/min to 1°C/s 0.1°C/s to 2°C/s
タレット上顕微鏡対物レンズ数 up to 6 up to 5
顕微鏡オプション:
暗視野(DF)/明視野(BF)
DF/BF BF or DF/BF
含まれる機能
イメージングと制御用ソフトウェア
コンピュータ制御 -
メーカーサポート
電動化のオプション - 要相談

※予告なく仕様変更等が生じる場合もございます。ご了承ください。


2D Heterostructure Transfer System | 2Dヘテロ構造接合のための手動転写システム

※以下の内容は、メーカーページ刷新前の製品情報です

製品の種類:
・2D Heterostructure Transfer System - Normal type(明視野顕微鏡 ※従来品)
・2D Heterostructure Transfer System - Brightfield type(明視野顕微鏡)
・2D Heterostructure Transfer System - Darkfield type(暗視野顕微鏡)

振動に強い明視野顕微鏡*と、暗視野顕微鏡を備えた手動転写システムが加わりました。
* 従来品よりも振動に対して安定しており、転送時のパフォーマンスが良好です

またグローブボックス内の空気に敏感な2Dヘテロ構造の製造に使用される
電動式の転写システムもございます(※2020年12月現在)。


システム構成:
高品質の2Dヘテロ構造、ねじれグラフェンの製造に必要なすべての要素を含む

- 光学顕微鏡 (長距離撮影対応の対物レンズ: 5倍, 20倍, 50倍、長作動対物レンズ)
- CCDカメラ (距離・角度などの測定機能)
- モニター (HDMI接続, 解像度 1920 x 1080 px)
- 傾斜回転ステージ (高解像度マイクロマニピュレータ / xyz方向, 傾斜, 回転)
- 真空チャック (加熱および冷却機能) - * 空気に敏感な素材用
- タッチスクリーンコントローラ (真空ヒーター/クーラー用)

位置決め:


コントロール要件: 移動・回転 *(* 360°マイクロマニピュレーターの回転毎)
---------------------------------------------------
x, y (サンプル, スタンプ): >2 mm (total 25mm)
x, y (相対, スタンプ): 500 μm (total 25mm)
z (相対, サンプル): 500 μm (total 10mm)
回転角サンプル: 0.42° (total 10°ultrafine), ~0.0154°,resolution
チルト角 (x-/y- 軸): 0,28° / 0,5°


温度と真空の制御:

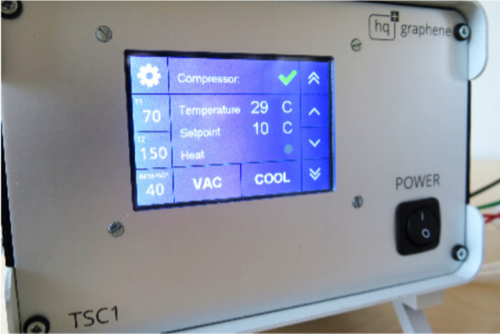

基板ホルダーのタッチスクリーンにて制御
温度は、1°C または 10°C のステップ設定と、ユーザー設定値の設定が可能
真空を設定するためのポンプに加え、コンプレッサーを有する(急速な冷却も可)


その他:
フラッシュドライブへ画像を保存
ソフトウェアを使用可
(画像の色設定、スケールの調整、単純な形状またはガイドラインを描く)


2D Heterostructure Transfer Systemのカタログは こちらをご参照ください(PDFダウンロード)

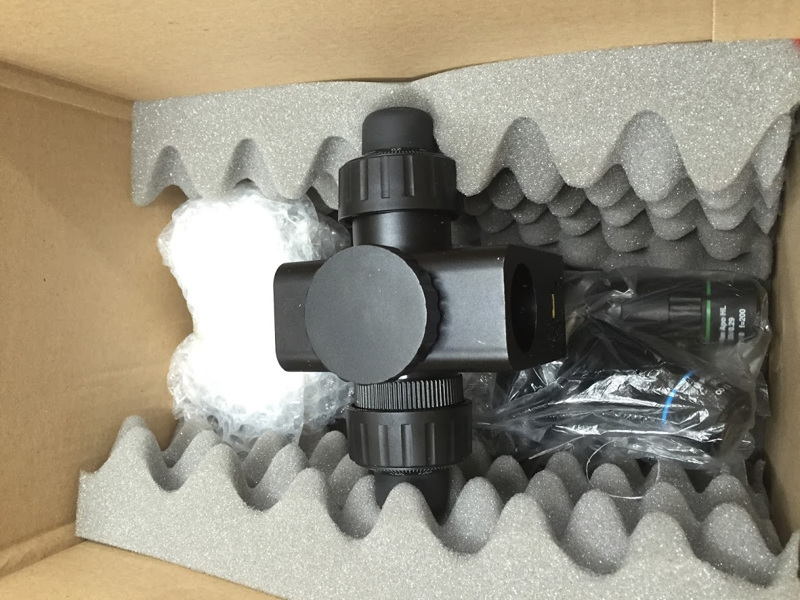

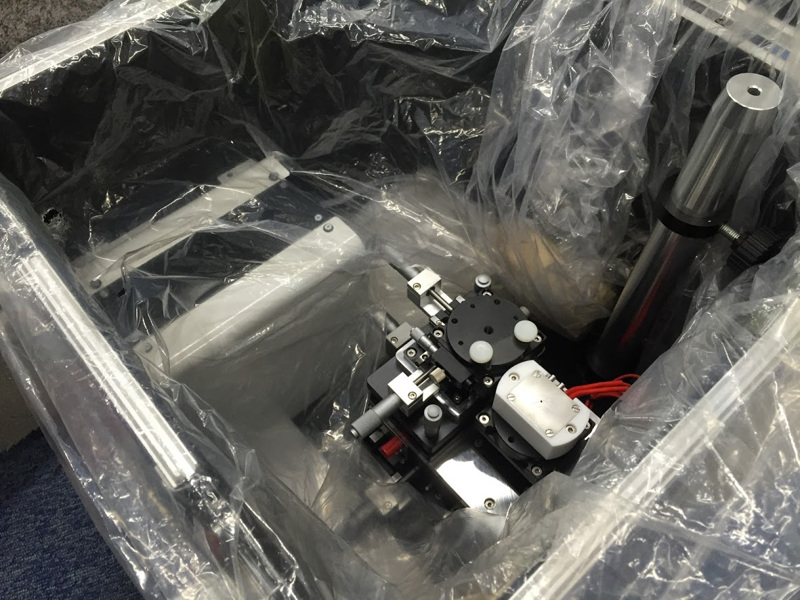

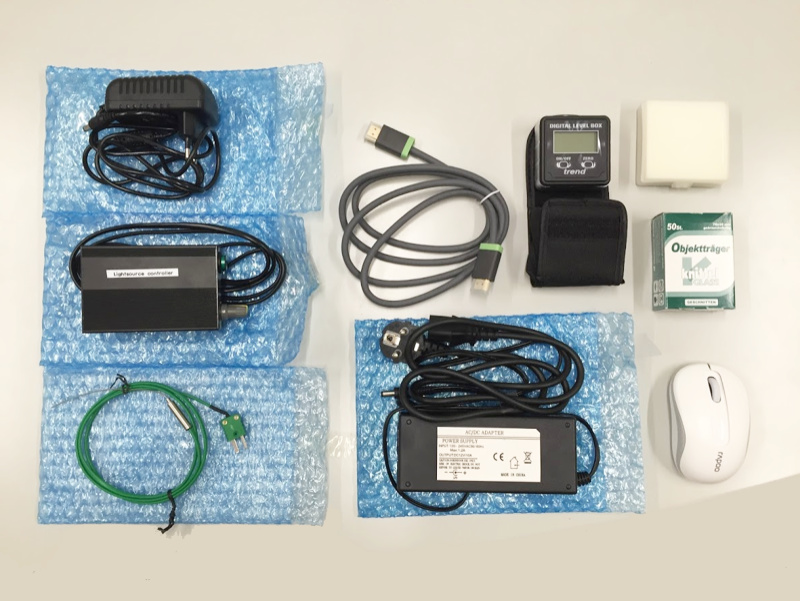

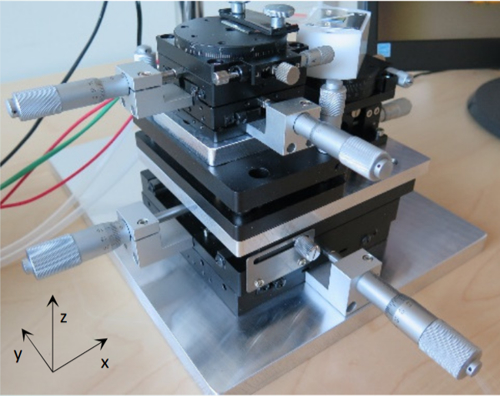

2D Heterostructure Transfer System 外観写真 (クリックで拡大します)




【2D材料とは】
2D材料とは、原子レベルで1つの原子層または非常に薄い素材層から成る材料であり、グラフェンなどが代表例です。広範で、高性能な半導体や高感度センサー、ナノデバイスなど、電子・光学デバイスへの応用が期待されています。

【関連研究キーワード】
高結晶 / HQグラフェン / ねじれグラフェン / ヘテロ構造転送 / 2D半導体 / 金属 / 半金属 / 再生可能エネルギー / 電極材料
