2D Semiconductors 社製品 (ナノマテリアル) | 材料科学高品質二次元磁気材料 2D 単結晶

材料科学向け、高品質の二次元磁気材料(2D単結晶): 2D semiconductors社の、高品質な2D層状結晶、グラフェン等の大面積CVD成長層シート(2次元結晶シート)、 2Dソリューション、および2D粉末など、さまざまな製品を取り扱っております。

2D semiconductors社は、2D層状結晶の世界的なリーディングカンパニーです。米国内の同社の施設では、高度な材料特性評価解析技術 (*)をベースに、日々信頼性の高いナノ材料製品の研究、設計、合成、製造をしています。

お問合せの際にはご希望の製品名・型番をお知らせください。
また最新の二次元素材等は、メーカーのリリース情報をご確認ください。

* HR-TEM(高分解能透過電子顕微鏡法)、STM(走査型トンネル顕微鏡)、Raman(ラマン分光)、PL(フォトルミネッセンス)、 XRD、Omega-rocking curve measurements(ロッキングカーブ測定)、電子輸送、表面分析(SIMS、SEM)などのハイテク技術を使用しています。

主な用途・活用分野
- 高性能半導体素材として / エレクトロニクス
- 磁気特性を利用したデバイス / 磁性材料
- 量子ビットの構築に応用 / 量子コンピューティング
- エネルギー変換素材として / 再生可能エネルギー
- 環境に配慮した材料開発に貢献 / グリーンケミストリー

検索キーワード
磁気材料 / 磁気特性 / 量子コンピューティング / ファンデルワールス結合 / van der Waals 結晶 / 半導体 / ヘテロ接合 / 二次元結晶 / バルク単結晶 / 層状化合物半導体 / Graphene / 再生可能エネルギー / 電極材料 / グリーンケミストリー

研究テーマ・研究分野の例:
ナノテクノロジー / 材料科学 / エレクトロニクス / 磁性材料 / 量子デバイス / フォトニクス / グラフェン研究 / バイオセンサー

毒物及び劇物の取り扱いについて(日本語SDS作成サービス)
メーカー: 2D Semiconductors

2D Semiconductors 社製品 (ナノマテリアル) | 材料科学高品質二次元磁気材料 2D 単結晶の見積もり・問い合わせ

「製品について」「導入までの流れ」「価格・お見積り」など、お気軽にお問合せ下さい。

	商品名	納品方法	納期	価格
	2D Semiconductors 製品(ご希望の製品名・型番をお知らせください)	弊社より配送	お問い合わせください	お問い合わせください

今すぐお見積もり・お問い合わせ

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

2D Semiconductors 社製品 (ナノマテリアル) | 材料科学高品質二次元磁気材料 2D 単結晶の商品説明

2D Semiconductors 社は、研究産業における高品質な材料の重要性を認識し、
品質保証にはとくに力を入れています。
・大きな単結晶ドメインサイズ
・隠れた秩序相がない
・埋め込まれたアモルファスセグメントがない
・不純物なし(6N=99.9999%純度)の半導体グレード材料
・高発光、信頼できる励起子の再結合速度等

お問合せの際にはご希望の製品名、型番、仕様などをお知らせください。

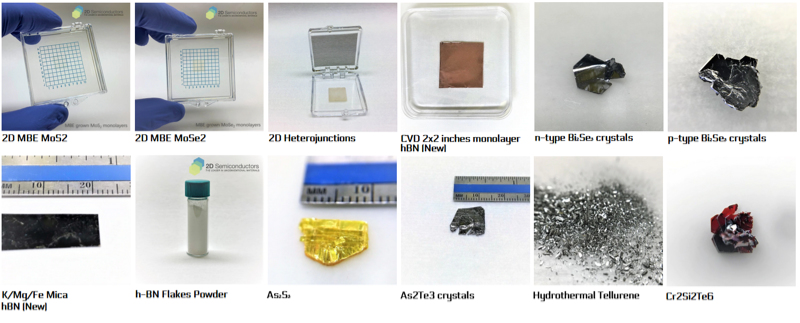

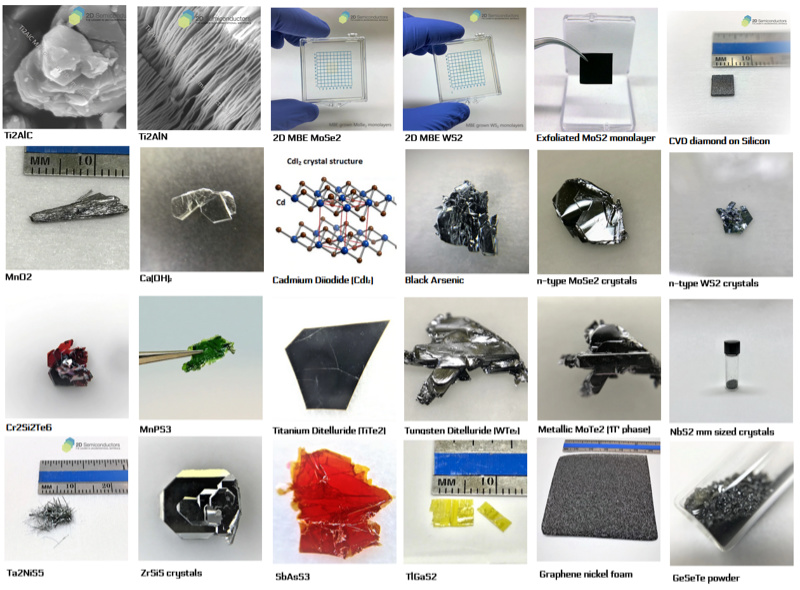

【2D Semiconductors 社結晶マテリアルカテゴリ一覧】

Products / 詳細
----------------------------------------------------
・Semiconductor … 二次元半導体
・2D MAXene MXene… 二次元層状材料(前駆体MAXeneとAエレメントを除去したMXene)
・2D MBE MONOLAYERS… 二次元MBEモノレイヤー
・2D CVD MONOLAYERS… 二次元CVDモノレイヤー
・2D INSULATORS… 二次元絶縁体
・2D SEMICONDUCTORS… 二次元半導体
・2D ELECTRONIC DOPING… 二次元電子ドーピング
・2D FERROMAGNETIC… 二次元強磁性
・2D SUPERCONDUCTORS… 二次元超伝導体
・2D SEMIMETALS… 二次元半金属
・2D EXCITONIC INSULATORS… 二次元興奮性絶縁体
・2D CHARGE DENSITY WAVE… 二次充電密度波
・2D TOPOLOGICAL INSULATORS… 二次元トポロジカル絶縁体ー
・2D METALS… 二次元金属
・2D ALLOYS… 二次元合金
・2D CARBON-BASED… 二次元カーボンベースン
・2D SOLUTIONS… 二次元ソリューション体
・2D POWDERS… 二次元パウダー
----------------------------------------------------

【弊社取扱実績・見積実績の一例】

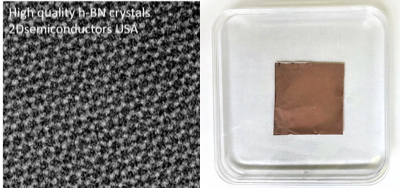

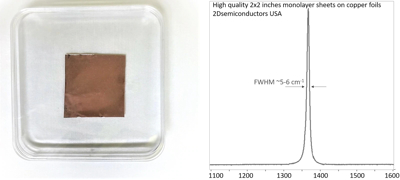

CVD 2x2 inches multilayer hBN (multihBN) / 詳細
h-BN (hexagonal boron nitride, 六方晶窒化ホウ素)

h-BNは、6 eVの直接バンドギャップを持つ絶縁体で、
多層h-BN(窒化ホウ素)フィルムは、厚さ50 umの銅箔上に成長します。

CVD単層h-BN: 2x2 inches on 50 um thick Cu foils
材料特性: ～6eV gap insulator(ギャップ絶縁体)
結晶構造: Hexagonal phase(六方晶相)
Growth method: CVD deposition(化学蒸着堆積)

CVD 2x2 inches monolayer hBN (mlhbN) / 詳細

h-BNは、6 eVの直接バンドギャップを持つ絶縁体で、
単層h-BN(窒化ホウ素)単層厚膜は、厚さ50 umの銅箔上に成長します。

CVD単層h-BN: 2x2 inches on 50 um thick Cu foils
材料特性: ～6eV gap insulator(ギャップ絶縁体)
結晶構造: Hexagonal phase(六方晶相)
Growth method: CVD deposition(化学蒸着堆積)

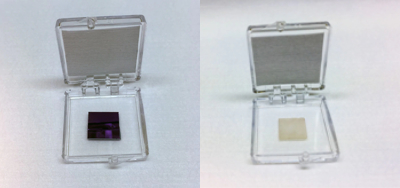

2D Heterojunctions (CVDheterojunc) / 詳細

2D CVD成長シートを背中合わせに転送し、2D垂直ヘテロ接合を作成します。
化学物質不使用の転写プロセスを使用していますが、
2D層の物理的特性の変化(歪み、基板、欠陥)を観察することが予想されます。

2Dヘテロ接合の例1:
材料1:Large area h-BN multilayers (多層h-BN) *
材料2:Large area CVD graphene (グラフェン)*
素材の種類:c-cut sapphire (double side polished, 両面研磨)**

2Dヘテロ接合の例2:
材料1:Large area h-BN monolayers (単層h-BN) *
材料2:Large area CVD graphene (グラフェン)*
素材の種類:c-cut sapphire (double side polished, 両面研磨)**

2D材料、素材の種類等をご選択頂けます
材料(*): Large area graphene, Large area h-BN monolayers, Large area h-BN multilayers, Large area(～1cm) MoS2 etc
素材(**): c-cut sapphire (double side polished), SiO2/Si, Quartz, PET polymer,
Metal surfaces (define metal type during check-out), Custom (contact prior to purchase)

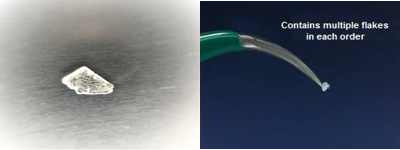

Hexagonal Boron Nitride (h-BN) / 詳細
(High pressure anvil cell growth *) (BLK-HBN)

h-BN結晶は、2D材料分野のゴールドスタンダードサイズ(最大で2mm)です。
最先端の2つの異なる技術(*)によって成長します。
* High pressure anvil cell growth または、
Atmospheric pressure method のいずれかを、ご選択頂けます。

V1 Grade 2D Material Substrate (BLK-V1) / 詳細

リップル、表面粗さ、ドーピング(電荷移動)効果を排除するための
最高品質(V1以上のグレード)の2次元材料テンプレートです。
化学研究に理想的な基板です。

可能なアプリケーション:
- Substrates to 2D materials …2Dマテリアルへの基板
- 2D heterostructure studies …2Dヘテロ構造研究
- STM - AFM applications …STM/AFM アプリケーション
- Molecular detection - binding …分子検出結合
- Ultra-low friction studies …超低摩擦技術の研究
- Materials science and semiconductor research …材料科学および半導体研究

【入荷パッケージ写真】※クリックで拡大します

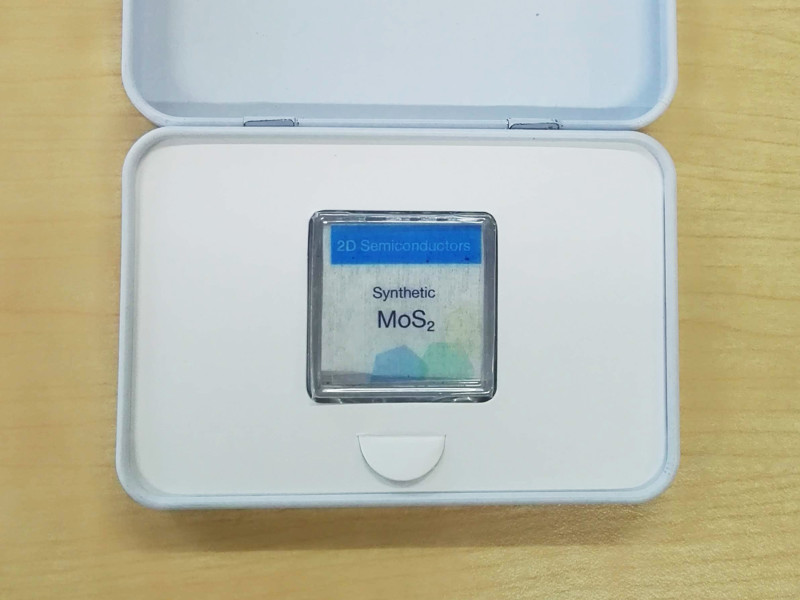

Synthetic Molybdenum Disulfide (MoS2)

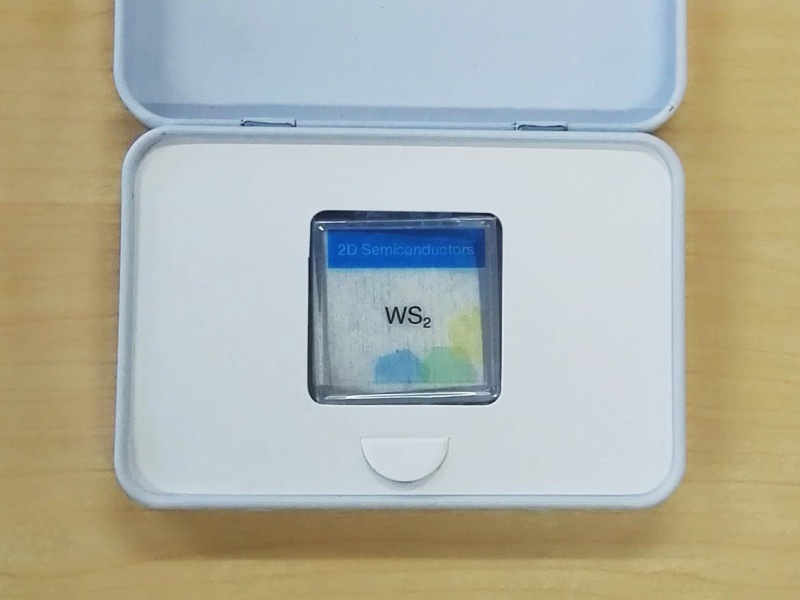

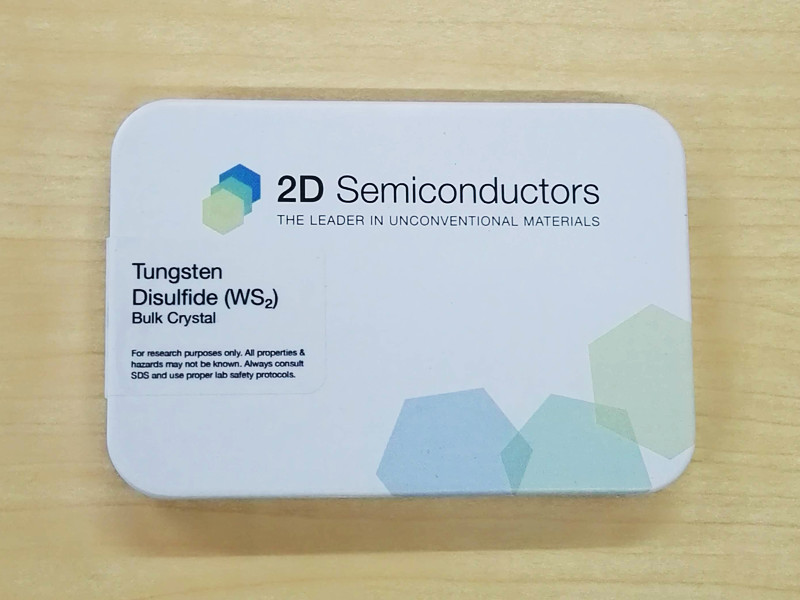

Tungsten Disulfide (WS2)

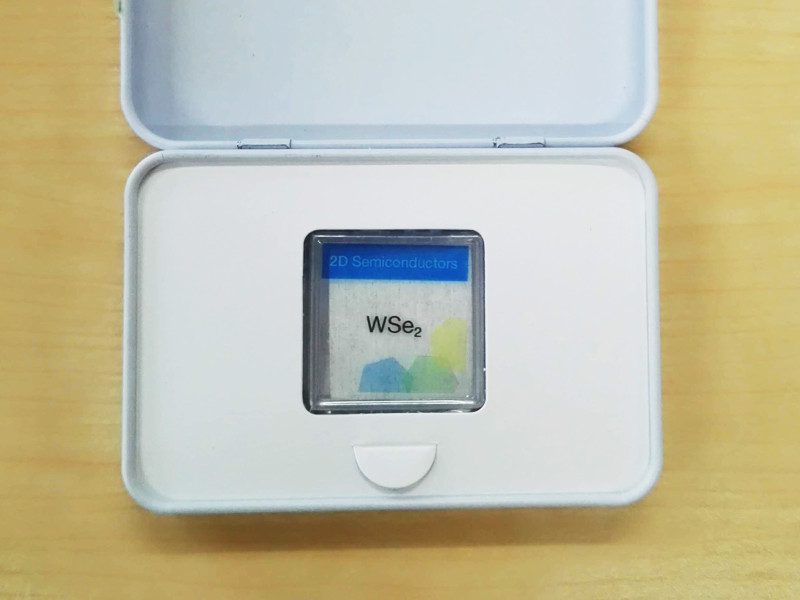

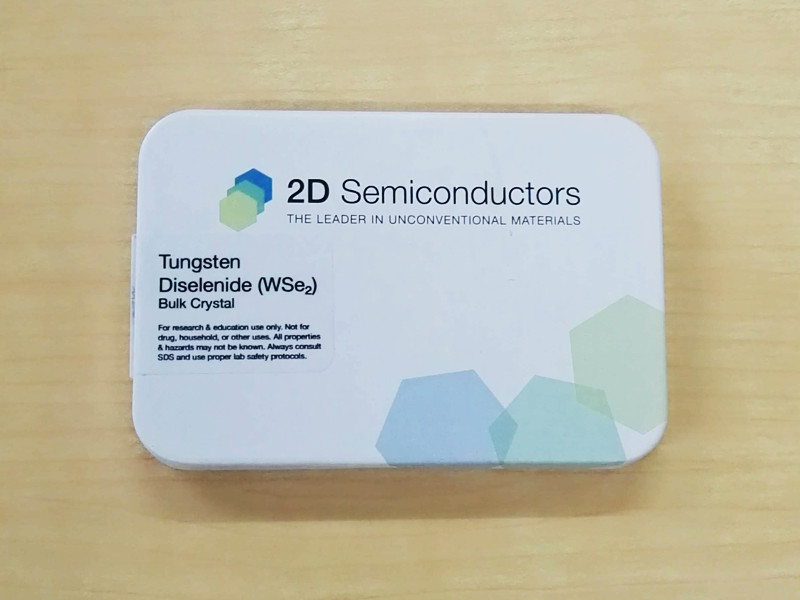

Tungsten Diselenide (WSe2)

【励起子の再結合速度とは】
励起子の再結合速度とは、励起された電子と正孔が再結合する速さを示します。ナノマテリアルの再結合速度が遅いほど、光電変換効率が向上します。例えば、太陽電池において、再結合速度の低下は高効率変換に寄与します。

【関連研究キーワード】
二次元物性 / ヘテロ構造 / ナノフォトニクス / トランジスタ / 熱電材料 / 半導体レーザー / 光触媒 / 分子エレクトロニクス / エネルギー変換 / キャリア移動
