PNDetector 社製品

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

シリコンドリフト検出器(SDD)や電荷結合素子(pnCDD)等: PNDetector社(ドイツ)は、微量分析、品質保証、材料科学向けの放射線検出器を開発、製造しているメーカーで、シリコンドリフト検出器(SDD)と電荷結合素子(pnCDD)に重点を置いています。

PNDetectorのSDDは、優れたエネルギー分解能と処理時間の短さなど、最先端の技術を有しており、走査電子顕微鏡(SEM)、透過型電子顕微鏡(TEM)、蛍光X線装置(XRFおよびTXRF)など、さまざまな機器で使用されています。

SDDおよびBSD製品には、シリコン検出器各種とBSE(後方散乱電子検出器)、そして pnCCD製品には、高解像度X線イメージング分光法(カラーX線カメラ)、高速直接電子イメージング(pnCCD(S)TEM) カメラがあります。

検索キーワード:
(S)TEM: (Scanning)Transmission Electron Microscopy / Backscattered Electron Detector Preamplifier Module
メーカー: PNDetector GmbH
https://pndetector.com/

取り扱い商品の一例

	商品名	納品方法	納期	価格
	PNDetector 製品(ご希望の製品名・型番をお知らせください)	弊社より配送	お問い合わせください	お問い合わせください

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

商品説明

■SDD and BSD 製品 / 詳細(メーカーページ)
クラシックシリコンドリフト検出器、高解像度シリコンドリフト検出器、
多元素シリコン検出器、超大型検出器シリーズ、BSE(後方散乱電子検出器)等

The Complete SDD Module
- New XRF and SEM Product Line
The Complete XRF Detector System
- High Resolution and High Reliability
SDDGL Series
- For High Resolution, High Throughput Applications
SDD Racetrack
- Unique Oval Shaped SDDs for Very Close Proximity to the Sample
Rococo Line
- Monolythically Integrated 4-Channel SDD Modules Providing Maximum Solid Angle

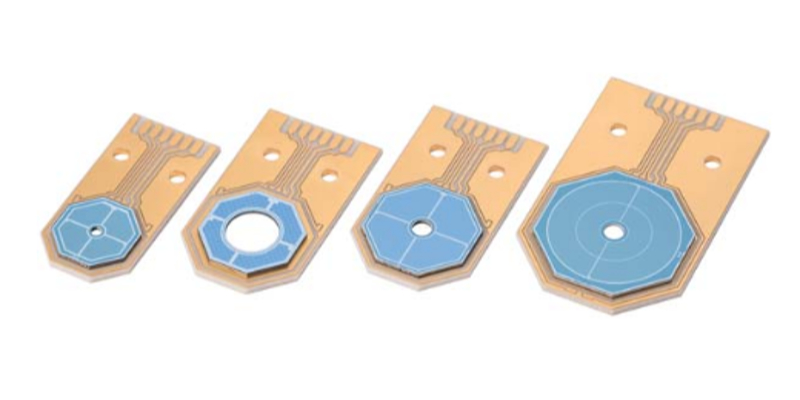

Solid State Backscattered Electron Detector
- Quadrant Annular Detector for High Bandwidth and Low Energy Applications

■pnCDD 製品(イメージセンサー) / 詳細(メーカーページ)
カラーX線カメラ、pnCCD(S)TEM ((Scanning)Transmission Electron Microscopy) カメラ

The Color X-Ray Camera
- A High Resolution Spectroscopic X-Ray Imaging System
The pnCCD (S)TEM Camera
- Fast and Direct Electron Imaging in (S)TEM Applications

----------------------------------------------------------------

【お取り扱い実績の一例】

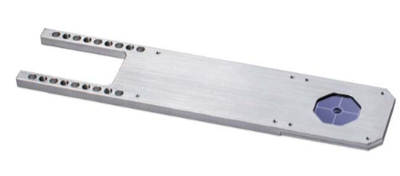

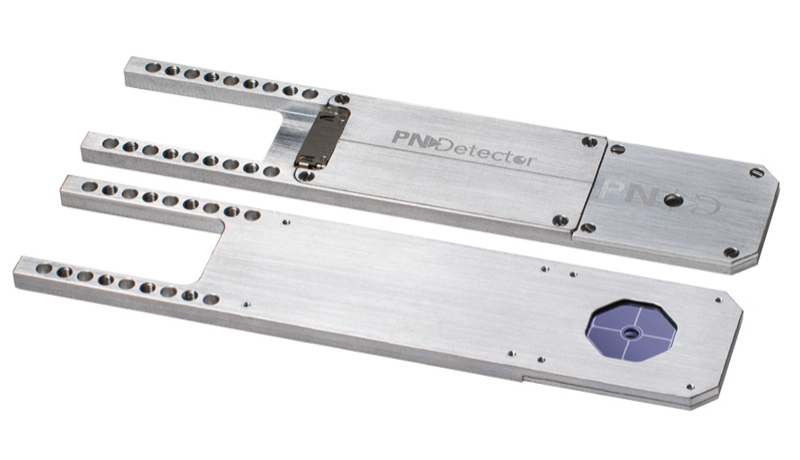

Annular Backscattered Electron Detector Preamplifier Module
Type:AMP-BSD-40-4-1-10-OPW (BSD, 後方散乱電子検出器)

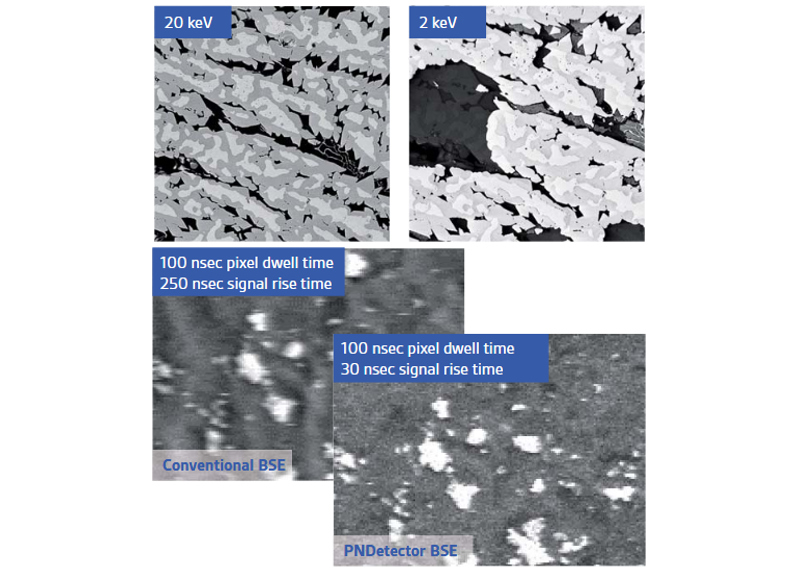

主な特徴:

- 信号強度の向上
- テレビ回線の速度よりも速い超高速イメージングが可能(最大100 MHz)
- 低ノイズイメージングの提供
- 作動距離が短い(短い距離でのイメージングが可能)
- さまざまなタイプのダイオードを利用可
- 信号立ち上がり時間 10nsec、パルス立ち上げ時間 5nsec の高速LED信号

仕様:

Total active area: 40mm²
Number of segments / rings: 4 / 1
Central hole diameter: 1.0 mm
Outer diamater: 9mm
Energy threshold (50% efficiency): 2 keV
Max. geom. col-lection efficiency: 50%
Signal cap. per cell @ full depl.: 3 pF
