Red Pitaya STEMlab シリーズの製品概要

Red Pitaya の製品 は、計測・制御・信号処理をソフトウェアで柔軟に構成できるコンパクトな計測・実験プラットフォームです。
オシロスコープや信号発生器といった計測用途に加え、教育・研究・開発用途においてカスタマイズ性の高い実験環境を構築できる点が特長です。

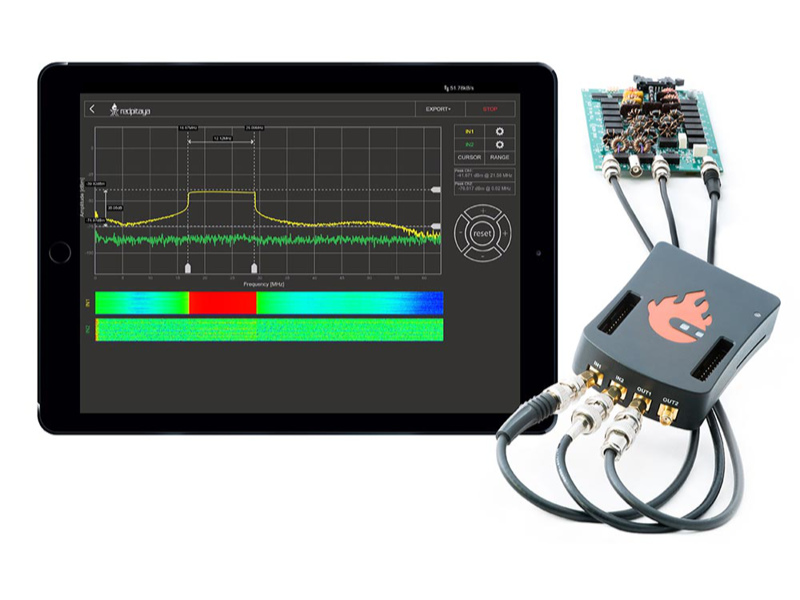

代表モデル STEMLab 125-14 は、ARM Cortex-A9 デュアルコアプロセッサと Xilinx Zynq 7010 FPGA を搭載したポケットサイズの評価ボードです。 125 Msps・14ビット入力を2系統、14ビット出力を2系統備えており、Ethernet や Wi-Fi 経由でアクセス可能な Web ベースの UI から、リモートでの操作・計測が行えます。

Red Pitaya 製品は、オシロスコープやスペクトラムアナライザといった汎用計測器としてだけでなく、 オープンソースソフトウェアを活用したT&Mアプリケーション開発、DSP 開発、DAQ、FPGA 開発ボードとしても使用可能です。 用途に応じてカスタマイズできる点が、教育・研究現場で評価されています。

また、ソフトウェア無線やより高度な RF アプリケーション向けのSDRlab 122-16、産業用途・研究用途向けの最上位モデルであるSIGNALlab 250-12 など、 他の Red Pitaya 製品についても取り扱いが可能です。 ご希望の製品名や用途がございましたら、お気軽にご相談ください。

主な用途

• 電子回路・計測工学の教育実験（オシロスコープ／信号発生器／スペクトラム解析）
• 信号処理・FPGA設計の教育・研究用途
• 研究開発における計測・制御・データ取得（DAQ）用途
• カスタム測定器・実験装置の開発プラットフォーム
• 遠隔実験・オンライン実験環境の構築

以下では、Red Pitaya がどのような立場・目的の方に活用されているかを整理しています。

このような方に適しています

アカデミックプログラム（教育・研究機関向け）

Red Pitayaは、 大学や教育機関、研究分野において、実験教材や研究用プラットフォームとして活用されています。
電子回路、計測、信号処理、FPGA 開発など、教育・研究現場の目的に応じた柔軟な利用が可能です。

教育現場での具体的な活用事例や、アカデミック分野での利用についての詳細は、メーカー公式ページをご参照ください。

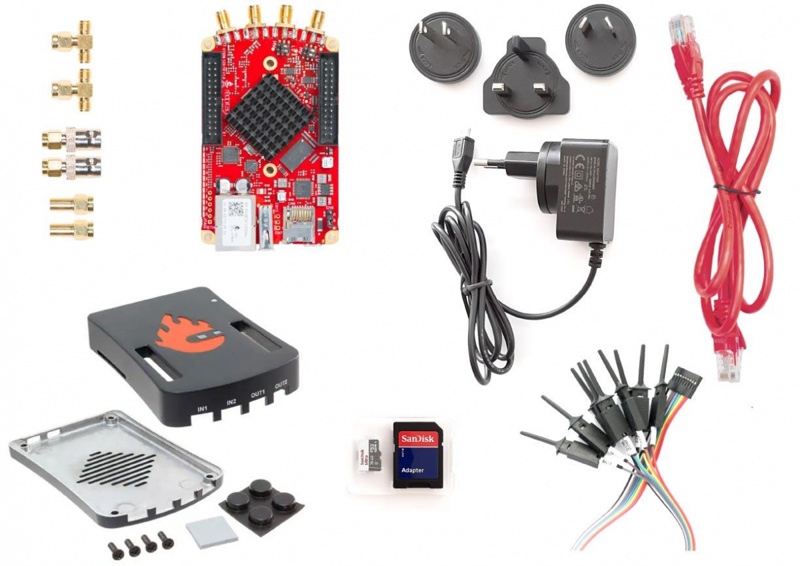

STEMlab 125-10 board にケーブル、コネクタ等がセットになった STEMLab-125-10 Stay@home kit のデモ機を7日間無料でご利用いただけます。下記「予約する」ボタンよりお申し込みください。

※無料予約システムRESERVAのサイトへ遷移します

Red Pitaya STEMlab シリーズの製品仕様

主要モデル・ラインアップ

Red Pitaya では、用途や性能要件に応じて複数の STEMlab シリーズが提供されています。
なかでも、ARM + FPGA（Zynq）を採用した STEMlab 125-14 系列は、 教育用途から研究・開発用途まで幅広く利用されています。

• STEMlab 125-14 PRO Gen 2 Starter Kit（新世代モデル）
  研究用途や高度な信号処理を想定した PRO シリーズ。 FPGA 開発、信号取得・生成、ソフトウェア定義計測器としての利用に適しています。
• STEMlab 125-14 PRO Z7020 Gen 2 Starter Kit（新世代・上位構成）
  Zynq-7020 を搭載した高性能モデル。 高速データ取得、FPGA を用いたリアルタイム処理、研究・産業用途に対応します。

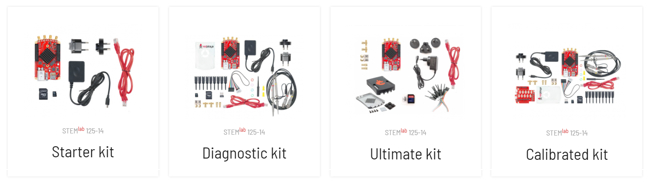

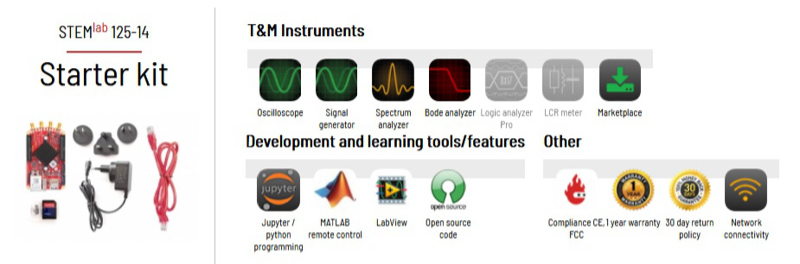

• STEMlab 125-14（Starter / Ultimate / Calibrated など各種キット）
  教育・研究向けに広く利用されている定番モデル。 オシロスコープ、信号発生器、スペクトラム解析などのアプリケーションに対応します。

※過去モデルや用途特化キット（SDR kit、各種アクセサリ等）についても取り扱い可能です。 詳細はお問い合わせください。

ソフトウェア定義計測・信号処理プラットフォームとしての特長

Red Pitaya は、FPGA（Zynq）をベースとした ソフトウェア定義計測器（Software-Defined Instrument）として設計されています。オープンソース環境を活用し、 信号取得・信号生成・解析・制御をソフトウェアで柔軟に構成できます。

以下のような用途・位置づけで利用されています。

• FPGA development board（FPGA 開発ボード）
• Open-source signal acquisition board / signal generation board
• High-speed data acquisition platform / DAQ システム
• Software defined radio（SDR）・無線／RF アプリケーション
• Oscilloscope / Signal Generator / Spectrum Analyzer 相当機能

取り扱い製品の一例

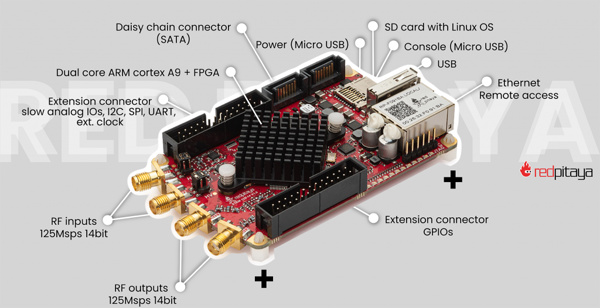

STEMlab 125-14 / メーカー詳細ページ

主な仕様

• Processor : Dual-Core ARM Cortex-A9 MPCore
• FPGA : Xilinx Zynq 7010
• RAM : 512MB (4Gb)
• System memory : Micro SD up to 32GB

接続

• Ethernet : 1 Gbit
• USB : USB 2.0
• WI-FI : Using Wi-Fi dongle

RF入力

• Channels : 2
• Sample rate : 125MS/s
• ADC resolution : 14bit
• Full scale voltage range : +-1V / +-20V
• Input coupling : DC
• Bandwidth : DC-60MHz
• Input impedance : 1Mohm

RF出力

• Channels : 2
• Sample rate : 125MS/s
• DAC resolution : 14 bit
• Full scale voltage range : +-1V
• Load impedance : 50 ohm
• Shortcut protection : Yes
• Typical rising/falling time : 2V / 10ns
• Bandwidth : DC 50MHz

拡張コネクタ

• Digital IOs : 16
• Analog inputs : 4 channels 0-3.5V 12bit
• Analog outputs : 4 channels 0-1.8V 12bit
• Communication interfaces : I2C, UART, SPI
• Available voltages : +5V, +3.3V, -4V

同期

• Trigger input : through extension connector
• Daisy chain connection : over SATA connection
• Ref. clock input : N/A
