LWA-SYS – LWA Antenna System

電波天文学 クロスダイポール アンテナ システム

製品画像 拡大

メーカー

Reeve Engineers

ハードウェア
お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

通信・ネットワーク機器理学総合科学

タグ

応用物理学アンテナシステム信号送受信通信インフラ

LWA-SYS – LWA Antenna Systemの製品概要

安価で頑丈、および組み立てが簡単な、電波天文学のための長波長のクロスダイポールアンテナシステム。

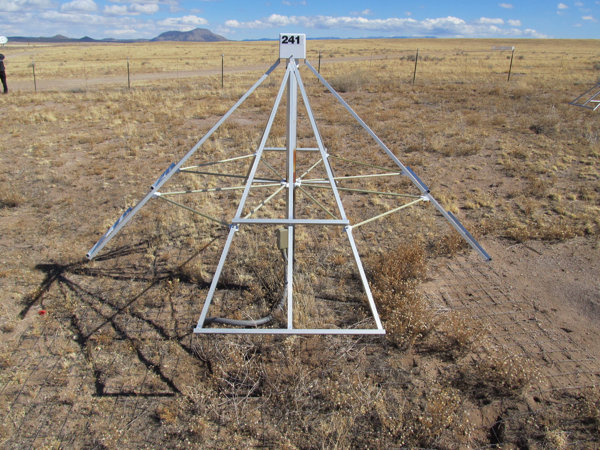

LWA(Long Wavelength Array, 長波長アレイ)は、 三角形の傾斜した4つのブレード(翼)、アクティブバラン用のエンクロージャー(バラン/プリアンプ)、センターマストとロッド、およびグラウンドステート(留め具)などで構成された逆V字型です。

宇宙探査や天文学研究のためのアンテナシステムで、ブレードを広げることで大きな開口部を構築し、最低周波数5～90MHz(HF/VHF)によって遠方の放射パターンや光源を捉えます。 太陽電波観測や掃天観測などでは、1～8本のアンテナを使用します。

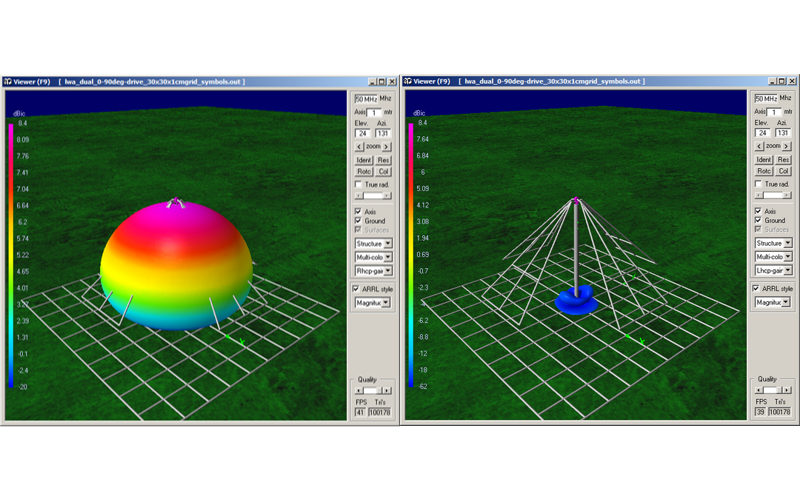

なお、傾斜アンテナより無指向性のドーム型アンテナパターンが得られます。水平から水平に近い範囲をカバーしますが、仰角が低いと応答が低下します。 指向性が必要な場合は後処理でビームフォーミングを行い、アレーアンテナとして設計することも可能です。

主な用途
  • 低周波電波の捉え: 長波長対応で低周波の電波天文学研究に最適
  • 広い波束観測: 高い感度と視野範囲で広い波束観測が可能
  • 高分解能画像: 優れたディレクティビティで高分解能の電波画像生成
  • 多周波数観測: 多周波数対応で異なる周波数の電波源の同時観測
  • フィールドテスト向け: 安価かつ頑丈でフィールドテストや野外研究に最適

メーカーサイトURL

https://reeve.com/

LWA-SYS – LWA Antenna System (incl. 1 ea. LWA-ANT, LWA-FEE, LWA-STK)

アクティブなバラン(LWA-FEE)を頂点とした逆V設計のクロスダイポールアンテナシステム

  • 受信専用アンテナ
  • 設計周波数範囲: 約5MHz～90MHz
  • 地上1.52m、アンテナ全体の総出荷重量23kg/パッケージ重量31.8kg (※)

※出荷構成はご注文のアンテナの数によって異なります。また重量も変動いたしますため、都度お見積もりとなります

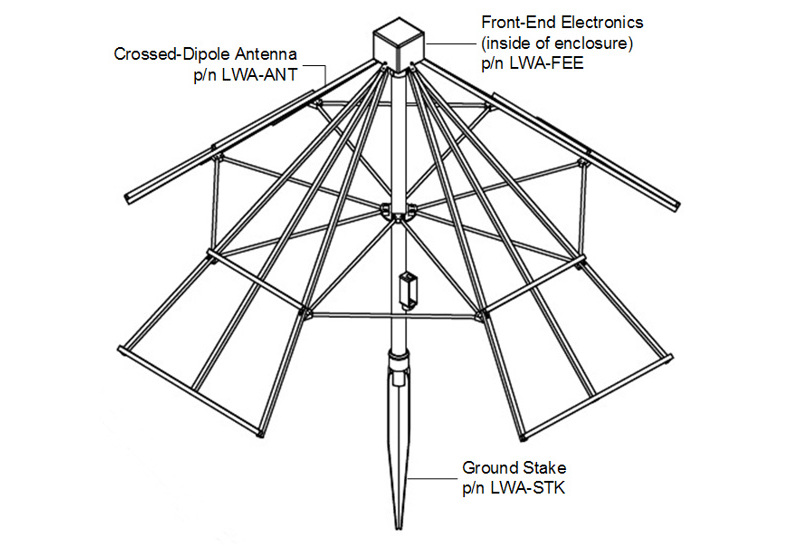

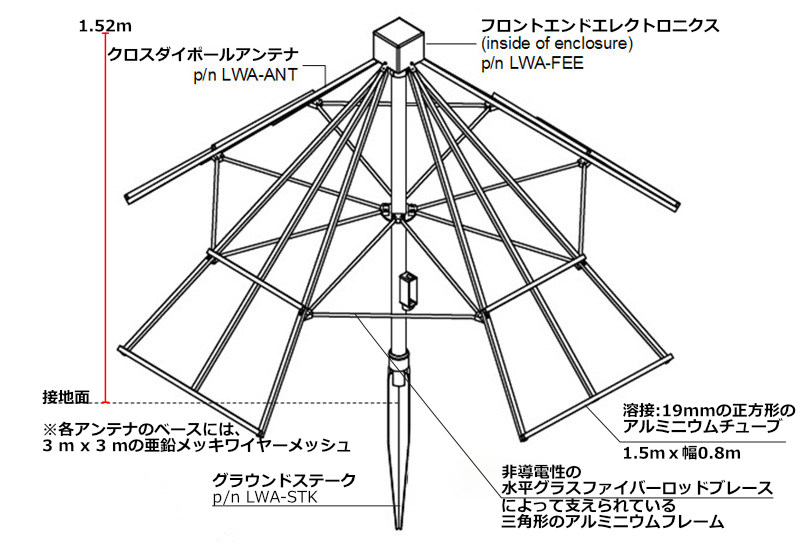

LWA-SYSの構成

LWA-ANT: クロスダイポールアンテナ
  • 4つのブレードと支柱(※)で構成されるクロスダイポールアンテナ
  • 構成: アクティブバラン用のエンクロージャー、その他すべての留め具とハードウェア
  • 設計周波数範囲: 約 5MHz～90MHz

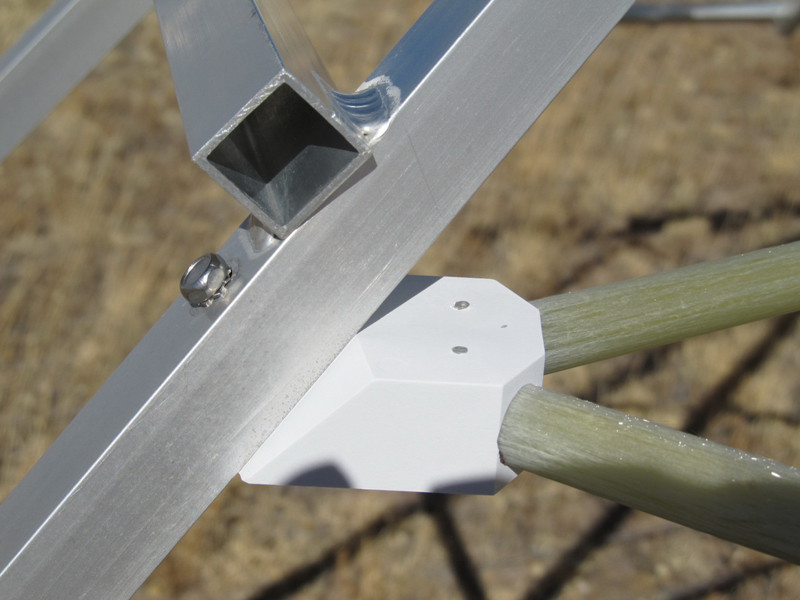

※2本のダイポールアンテナを構成する4枚のブレードは、一般的な工具で簡単に組み立てることができます。またスチール製の支柱外形は公称60mmです

LWA-FEE: アクティブなバラン(FEE, Front-End Electronics)

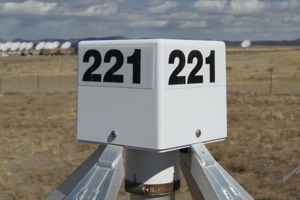

  • アンテナ上部の長方形の筐体に収められた観測用の読み出しエレクトロニクス
  • 構成: RFコネクタ以外の表面実装済み、同一仕様の2枚のプリント基板(PCB)
  • 使用可能な周波数範囲: 約 500kHz～115MHz(※テスト周波数は 5～110MHz のみ)

オプション


※エンクロージャーの番号はシリアルです

LWA-STK: グラウンドステーク

中央の支柱を支えるためのグラウンドステーク(推奨オプション)

構成: 地面打ち込み型の支柱支持具(コレットとカラーアセンブリを含む)

その他の製品

  • LWAPC: LWA Power Coupler without quadrature coupler
  • LWAPC-Q: LWA Power Coupler with quadrature coupler
  • LWATV-RPi: Pre-programmed 8 GB micro-SD memory card with LWA TV GUI

ご希望の製品がございましたら、製品型番やURLをお知らせください。取扱い可否を確認しご案内いたします



動画

※参考:The Long Wavelength Array(The National Radio Astronomy Observatory NRAO)



検索キーワード:
稲妻 / 雷検知 / 地磁気 / 放射線 / ラジオサイエンス / 地震計 / 天気 / 時間領域天文学 / 流星自然災害 / 天文学 / ラジオ天文台 / 天文物理学 / フロントエンドエレクトロニクス / 流体圧力測定 / 流体圧力測定 / e-CALLISTO Receiver / SAM-III Magnetometer (Aurora Monitor Kit) / Active Crossed-Dipole (LWA) Antenna / Active Crossed-Dipole (MWA) Antenna RadioScience / Antennas

The Long Wavelength Array (LWA統合情報サイト)
