2015a USAFの製品概要

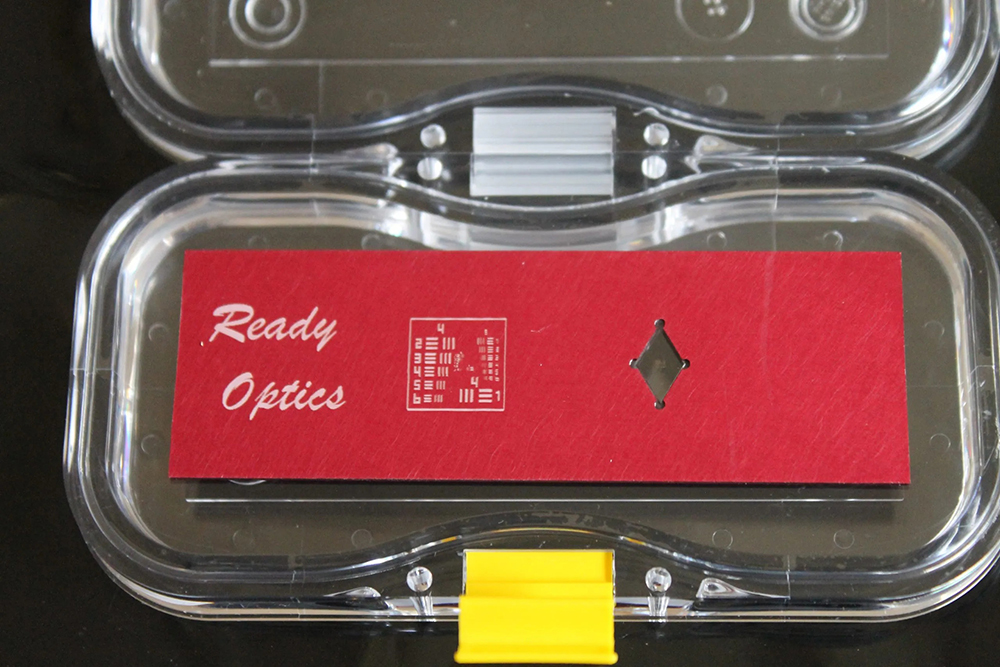

2015a USAF は、Ready Optics社が開発した、高精細な顕微鏡用の解像度評価ターゲットです。
1951年にアメリカ空軍によって策定された「USAF解像度チャート」に準拠しており、Group 4 から Group 11 までのパターンを収録。広範囲な空間周波数の確認が可能です。
パターン部分は厚さ100nmのクロム (chrome) バーで構成され、基板には光学的に安定した石英 (quartz) を使用。耐久性に優れた構造により、繰り返しの使用や長期保管にも対応します。
光学顕微鏡の性能チェックや画像処理システムの検証、研究開発におけるキャリブレーションなど、精度が求められる多くの現場で活躍する評価ツールです。
主な用途
- 顕微鏡の解像度性能評価
- 画像取得システムのキャリブレーション
- 光学設計や研究開発における検証用途
- 教育機関でのデモンストレーション
- 製造ラインでの品質確認
2015a USAFの製品仕様
主な仕様
- 最小パターンサイズ：137nm (Group 11, Element 6)
- 最大パターンサイズ：31µm (Group 4, Element 1)
- 材質：クロム (100nm 厚) / 石英ガラス基板
- マウント：陽極酸化アルミ製スライド (25 × 75 × 1 mm)
- 規格：MIL-STD-150A (1951年 米空軍規格) 準拠
メーカーサイトURL
2015a USAF / 詳細 (メーカーページ)
主な特徴
1951 USAF 規格に準拠
Group 4〜11 までの広範な空間周波数に対応し、最小 137nm までの解像度確認が可能。
高コントラストなクロムパターン
100nm 厚のクロムバーによる視認性の高いパターンで、精密な評価が可能。
石英基板を採用
光学特性に優れた石英ガラス基板により、高い透過率と寸法安定性を確保。
高性能顕微鏡に対応
NA 1.4 のオイル浸レンズなど、高倍率・高開口数の顕微鏡にも対応する高解像度仕様。
堅牢なスライドマウント
陽極酸化処理されたアルミ製スライドマウントにより、長期使用や繰り返しの評価にも対応。
研究関連キーワード
1951 USAF は、1951年にアメリカ空軍 (United States Air Force, USAF) によって策定された、光学機器の解像度を評価するための標準的なテストチャートです。観察機器で識別可能な最小パターンにより、空間解像度を定量的に評価できます。現在では顕微鏡やカメラ、レンズなどの性能確認や校正に広く利用されています。
検索キーワード:
2015a USAF / 顕微鏡解像度ターゲット / Ready Optics / 1951 USAFチャート / クロムパターン / 石英基板 / 解像力評価 / Group 11対応 / 空間周波数確認 / 光学検査ツール / 解像度チャート / 精密パターン測定 / 光学システム調整 / マイクロスコープ検証 / 耐久性ターゲット / 画像性能評価 / 研究開発用測定具 / 観察精度検証 / 顕微鏡校正用具 / 高解像度評価ツール
