Current Viewing Resistor (CVR) – SDN-414等
電流表示抵抗器
Current Viewing Resistor (CVR) – SDN-414等の製品概要
自動車、航空宇宙、潜水艦などの専門的・技術的な分野での活用が想定された高品質な電流検出抵抗器 (高周波抵抗器)。
コンデンサバンクやパルスジェネレータから発生する超高ピーク電力および大電流入力に対応するよう、精密設計されています。 広帯域バンドパスでの卓越した線形応答を実現し、誘導成分の影響を排除した正確で信頼性の高い電流計測が可能です。
さらに、ミリ秒単位の高速応答と高精度の計測性能により、極めて厳しい条件下でも安定したパフォーマンスを提供します。
製品ラインアップ
- SERIES SDN-414: 高い人気を誇るスタンダードモデル
- SERIES SDN: 精密設計の汎用タイプ
- SERIES A / M / F / K / R / L: 幅広い性能要件に対応した多用途モデル
- SERIES W (フラットケーブル入力): クランプ型 / バーストラップ型
- SERIES W (スタッド入力): 1スタッド / 2スタッド / 4スタッド型
- SERIES W (高出力フランジ入力): 3.5s / 6.5s / 12.5s型
※用途に応じて最適なモデルをお選びいただけます
| 活用分野 | 用途例 | ユーザーの例 |
|---|---|---|
| 産業機器 | SCRの電流測定 / 自動溶接機の電流制御 | 工場の自動化エンジニア、製造プロセス設計者 |
| 自動車 | 自動車用オルタネーター出力の測定 / 電気自動車のチョッパ電流制御 | 自動車メーカー、EV開発チーム |
| エネルギー・発電 | 幹線タービン発電機のベアリング摩耗を判定する故障電流の検出 / 送電変電所の三相故障テスト | 電力会社、発電設備設計者 |
| 高エネルギー物理 | EBWテスト / 爆発システムでの電流検出 | 防衛産業、研究開発機関 |
| 通信・レーザー技術 | 変調器の故障検出 / レーザーシステムの電流測定 | 通信インフラ設計者、光学システム研究者 |
| 電力設備 | 遮断器のテスト / 大電流負荷装置の制御 | 電力設備設計者、メンテナンスエンジニア |
Current Viewing Resistor (CVR) – SDN-414等の製品仕様
シリーズ一覧
用途 / 抵抗:Ω / バンドパス:Mhz / 立ち上がり時間:ミリ秒 / Emax:ジュールなどの要素によりモデルが多数用意されております。
お問い合わせの際には ご希望のモデルNo.をお知らせください。
各SERIESの案内ページの「+ Click here to expand/collapse Specifications」をクリックすることで、各モデルの仕様が表示されます
- SERIES SDN-414 (人気)
- SERIES SDN
- SERIES A
- SERIES M
- SERIES F
- SERIES K
- SERIES R
- SERIES L
- SERIES W – Clamping Type – Flat Cable Input
- SERIES W – Bar Strap Type – Flat Cable Input
- SERIES W – Stud Input – 1 Stud Type
- SERIES W – Stud Input – 2 Stud Type
- SERIES W – Stud Input – 4 Stud Type
- SERIES W – Hi-Power Flange Input – 3.5s Type
- SERIES W – Hi-Power Flange Input – 6.5s Type
- SERIES W – Hi-Power Flange Input – 12.5s Type
メーカーサイトURL
CVRの選び方 – Selecting a CVR
1. Choose a CVR geometry; rectangular or tubular.
This is usually determined by the shape of the conductor connecting to the CVR input. The concentric tubular geometry is slightly less inductive inherent to the design.
2. Choose your output connector: BNC (standard), SMA, TNC, N, etc.
Be mindful of your frequency response.
3. Use Ohm’s Law to select your resistance value.
4. Determine the energy or power the CVR will need to dissipate.
For pulsed applications that are not rep-rated this will be the joule rating, and for continuous applications this will be the wattage rating. For rep-rated pulsed applications call to discuss energy dissipation.
5. Now consider the CVR response characteristics you require: bandpass and risetime.
Note how the bandpass decreases and the risetime increases as the resistance value decreases. This is ‘skin effect’ and cannot be compensated for.
6. Now you are ready to navigate through the online catalog.
Renderings, dimensions, and performance specifications of the CVRs are joined to each model. The resistance values in the catalog represent a range that are popular and may be in stock. We can build any resistance that is between the catalog values. Call for assistance.
取り扱い実績の一例

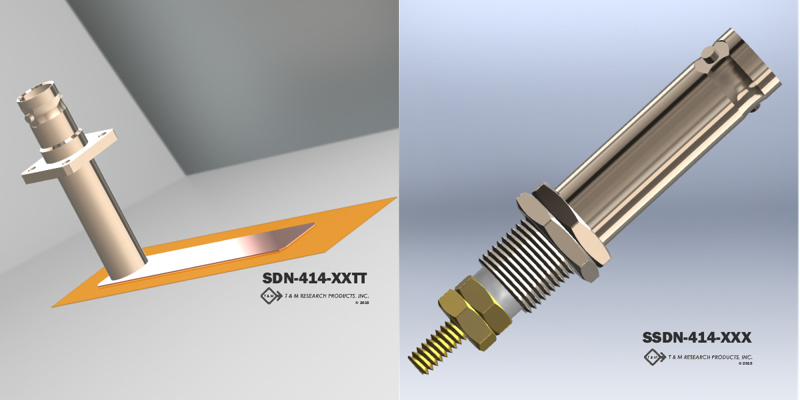

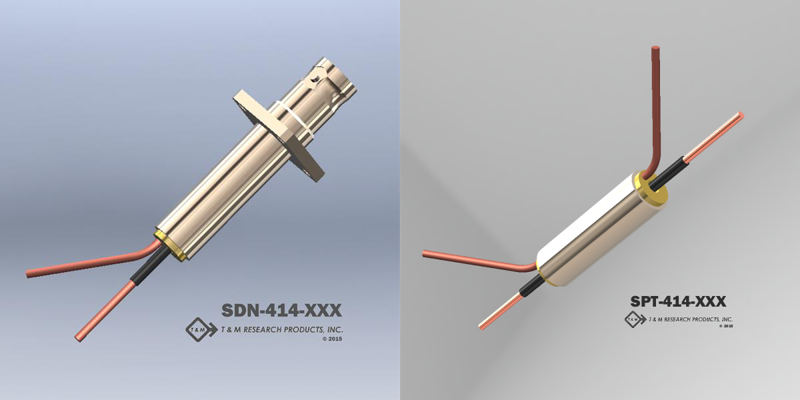

SERIES SDN-414
Model : SDN-414-01
Resistance ohms : .01
Bandpass MHz. : 400
Risetime nsec. : 1
Emax joules : 6

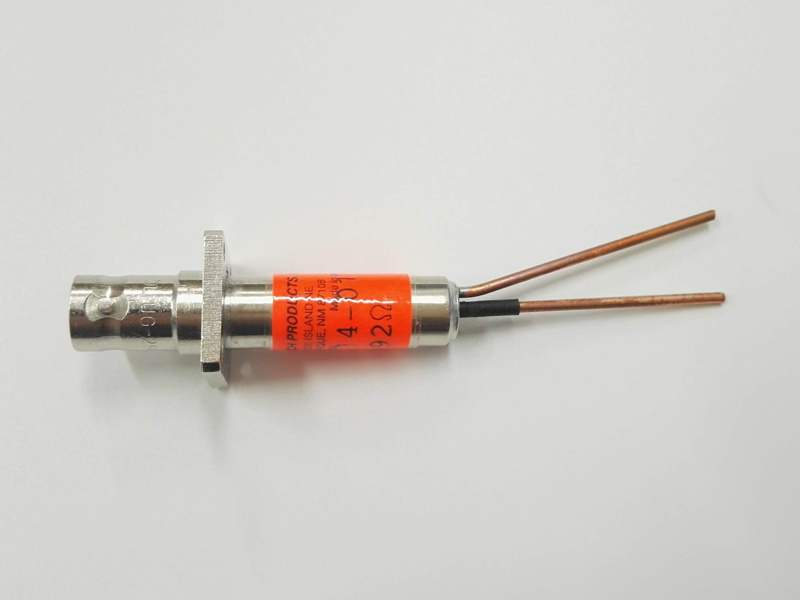

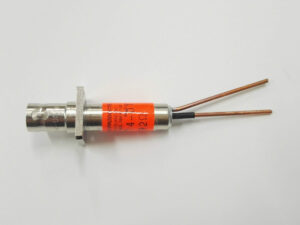

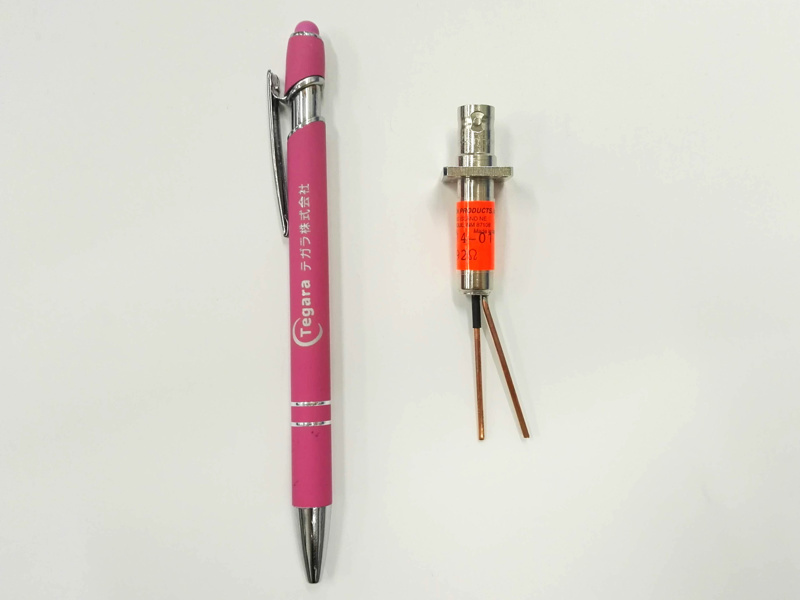

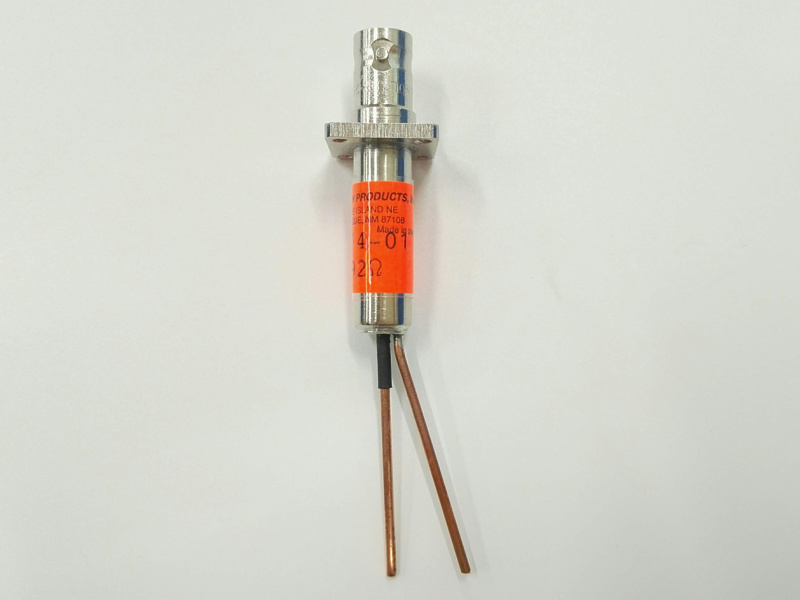

SDN-414-01 写真 (クリックで拡大します)
検索キーワード :
シャント抵抗器 / 同軸シャント / Coaxial Shunt / SDN-414 SCR電流測定 / 自動溶接機電流制御 / 電気自動車チョッパ制御 / 幹線タービン故障検出 / 爆発システム電流測定 / 送電変電所故障診断 / レーザーシステム電流測定 / タービン発電機摩耗検出 / 遮断器テスト装置 / パワーエレクトロニクス測定
横にスクロールできます
