DABRF-X4
4系統DAB同時受信 COFDM変調生成 DAB評価装置

メーカー

Ingenieurbüro Mulka

ハードウェア

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

計測・検査機器工学情報学

タグ

無線通信 SDR技術通信信号計測

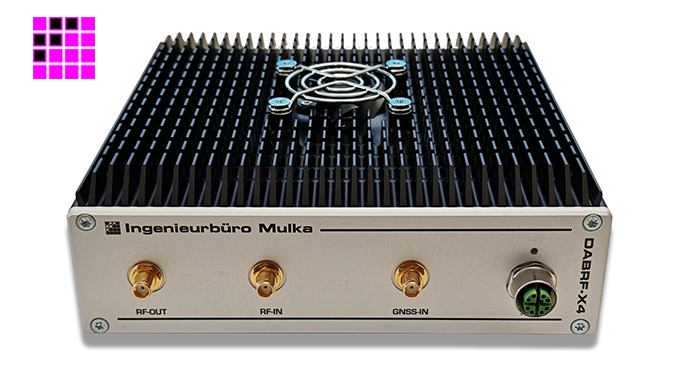

DABRF-X4の製品概要

DABRF-X4 は、DAB+放送の受信、解析、COFDM変調生成を1台に統合した、業務用のDAB+多機能測定装置です。

最大4チャンネルのDAB+信号を同時に受信しながら、4系統の変調信号を生成できる構成により、受信側の品質評価と送信側の検証を単一装置で行えます。さらに、RF信号のI/Q録音と再生、ETIおよびEDIデータの取得と処理、GNSS同期によるSFNタイミング解析、カバレッジ評価に対応し、放送ネットワークの設計から検証までを一貫して支援します。

DABRF-X4 は、放送事業者の品質管理、通信インフラ開発におけるネットワーク検証、車載再配信システムの構築、大学や研究機関での無線通信研究に適した、業務用DAB+統合評価プラットフォームです。複数機器を組み合わせることなく、受信、解析、変調、録再をまとめて実行できるため、評価環境の構築を簡素化し、測定精度の向上と検証工数の削減に貢献します。

主な用途

DAB+放送品質評価
SFNネットワーク検証
ETI/EDIストリーム解析
RF I/Q信号録再試験
車載DAB+再配信基盤構築

DABRF-X4の製品仕様

主な仕様

項目	仕様
基本仕様 / 機器概要
外形寸法	68 × 168 × 165 mm (コネクタ除く)
重量	約2 kg
動作環境
周囲温度	+5 ℃ ～ +40 ℃

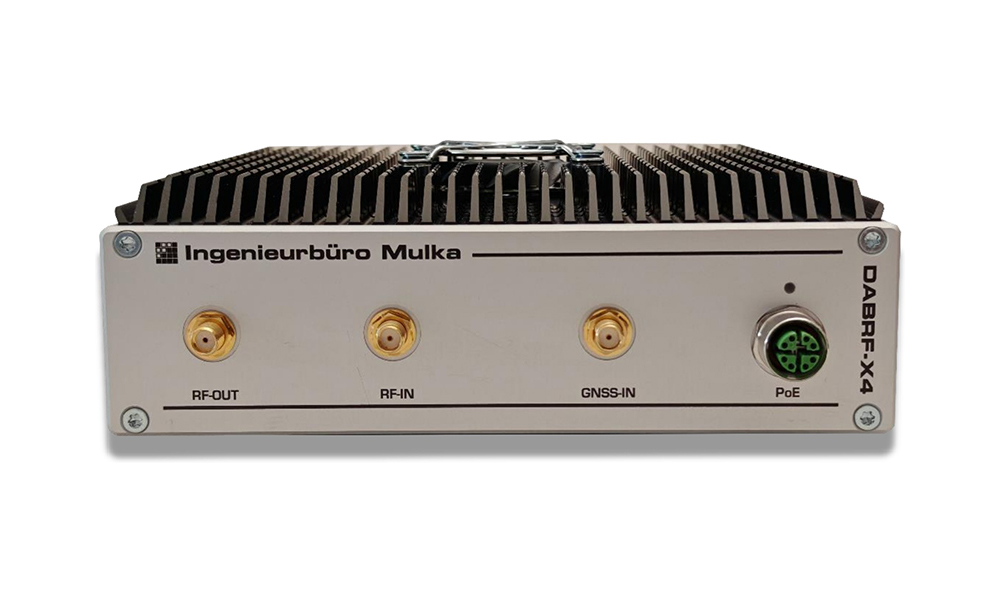

インターフェース / 入出力
Ethernet	RJ45、Gigabit Ethernet、PoE対応
RF入力	SMAメス、50 Ω (アクティブアンテナ用 3.3V～12V 出力オプション)
RF出力	SMAメス、50 Ω
GNSS入力	SMAメス、50 Ω (アクティブアンテナ用 3.3V 出力)

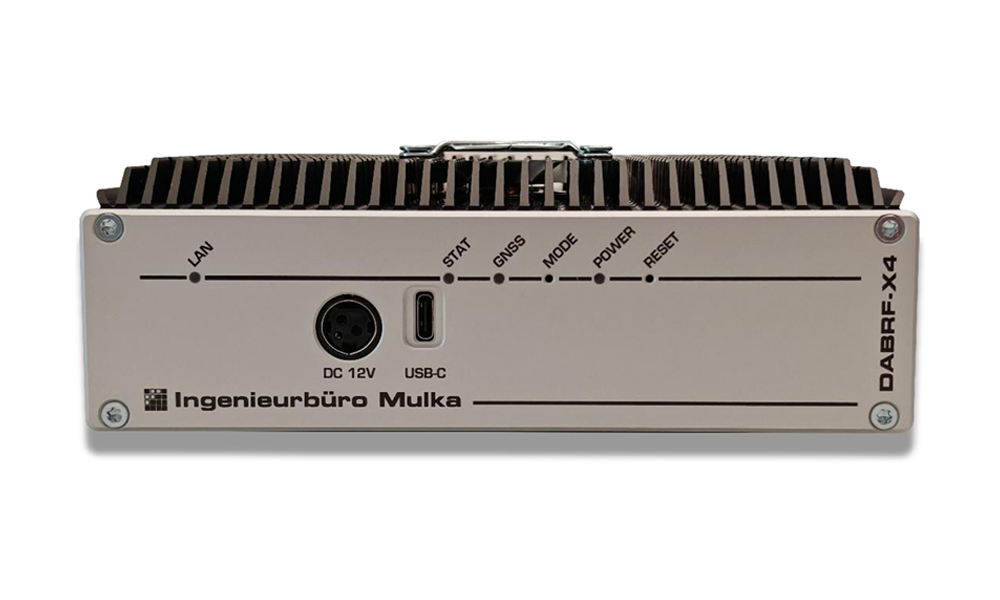

電源
最大消費電力	最大20 W
外部電源	12 VDC (入力範囲 9 VDC～20 VDC)
USB-C PD	入力範囲 9 VDC～20 VDC
PoE	Ethernet経由 48V
受信仕様 (Receiver)
周波数範囲	Band III、168～240 MHz
入力帯域幅	DABブロックあたり 1.6 MHz (3 dB)
入力レベル範囲	-99 dBm ～ -10 dBm
MER	40 dB以上
ノイズ指数 (NF)	8 dB以下 (RFバンドパスフィルタ含む)
送信仕様 (Transmitter)
周波数範囲	Band III、168～240 MHz
出力帯域幅	アンサンブルあたり 1.6 MHz (3 dB)
MER	40 dB以上
出力レベル	標準 -20 dBm、最大ピーク -10 dBm

※DABRF-X4 の詳細な仕様はこちらのデータシートをご確認ください。

メーカーサイトURL

https://www.ib-mulka.de

DABRF-X4 / 詳細 (メーカーページ)

主な機能

4系統同時受信・変調統合
最大4チャンネルのDAB受信と4系統のCOFDM変調を単一筐体で同時実行し、受信系と送信系の信号条件を一括制御。
広帯域RF I/Q録音
各DABブロック1.6 MHz帯域のRF信号をI/Qサンプルとして4系統同時に記録し、時間領域および周波数領域の解析データを保存。
RF再生およびアンサンブル生成
記録済みI/QデータをRF出力として再生し、ETIおよびEDI入力から最大4アンサンブルのCOFDM信号を生成。
GNSS同期SFN時間解析
内蔵GNSS受信により高精度時刻基準を取得し、単一周波数ネットワーク環境下での到達時間差および同期状態を解析。
Gigabit Ethernet遠隔制御
Gigabit Ethernet経由でPCソフトウェアと接続し、受信設定、変調条件、測定パラメータの遠隔操作および監視。

導入のメリット

評価環境の集約
受信評価と変調信号生成を1台で完結でき、複数機器の接続設計や信号調整作業を抑え、評価環境を簡素化。
検証再現性の向上
フィールドで取得した受信信号を研究室で同一条件に再現でき、条件比較やアルゴリズム検証精度を向上。
SFN設計検証の高精度化
単一周波数ネットワークにおける到達時間差や同期ずれを定量評価でき、SFN設計の妥当性を明確化。
開発プロセスの効率化
アンサンブル生成からRF出力確認まで同一環境で実施でき、設計変更と検証作業の往復を削減。
運用環境への柔軟対応
多様な給電方式とEthernet接続に対応し、研究室設置から移動測定環境まで柔軟な運用展開に対応。

研究関連キーワード

「DAB+ (Digital Audio Broadcasting Plus)」は、デジタル方式で音声やデータを伝送する地上デジタルラジオ規格です。高効率な音声圧縮方式HE-AACを採用し、限られた帯域で高音質かつ多チャンネル放送を実現します。COFDM変調を採用しているため、マルチパス環境や移動体受信時でも安定した受信品質を維持しやすい特長があります。DABRF-X4 は、このDAB+信号の受信、RF解析、I/Q録音、COFDM変調生成に対応し、放送ネットワークの設計検証や品質評価用途で活用されています。
