メーカー
EM Resist Ltd.
20年以上にわたり電子線リソグラフィ および ナノ加工用材料を専門的に開発している、イギリス EM Resist社製のレジスト(感光材)。
電子線レジスト (Electron Beam Resist/EB resist) を中心に、フォトレジストも取り扱っております。

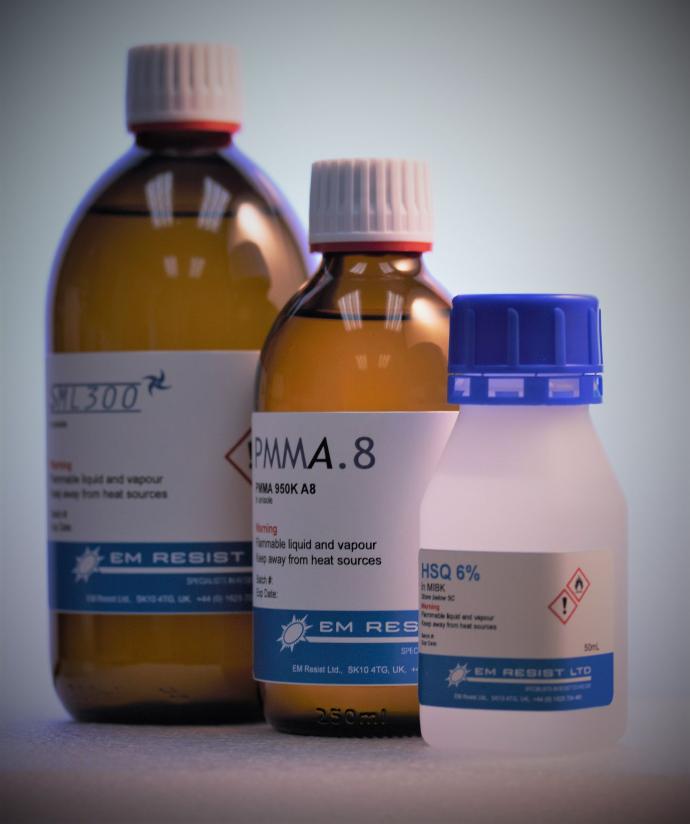

EM Resist 社では、以下のレジストを取り扱っています。
高解像度でプラズマエッチングに対する耐性に優れたマスク。大規模集積回路 (LSI) 製造工程において、超LSI向けの微細加工に使用される。
高解像度と加工精度に優れたマスク。高アスペクト比の微細パターン形成が可能で、ナノインプリントリソグラフィーや、MEMSやNEMS分野の研究開発に使用される。
高解像度かつエッチング耐性に優れたマスク。ナノデバイスや量子ドットの製造、ナノスケールの構造作成に適し、半導体製造やMEMSの製造プロセスでも使用される。
厚膜形成と機械的強度に優れたマスク。MEMSやマイクロ流体デバイス、バイオチップの製造における厚膜構造や高アスペクト比のパターン形成に広く使用される。

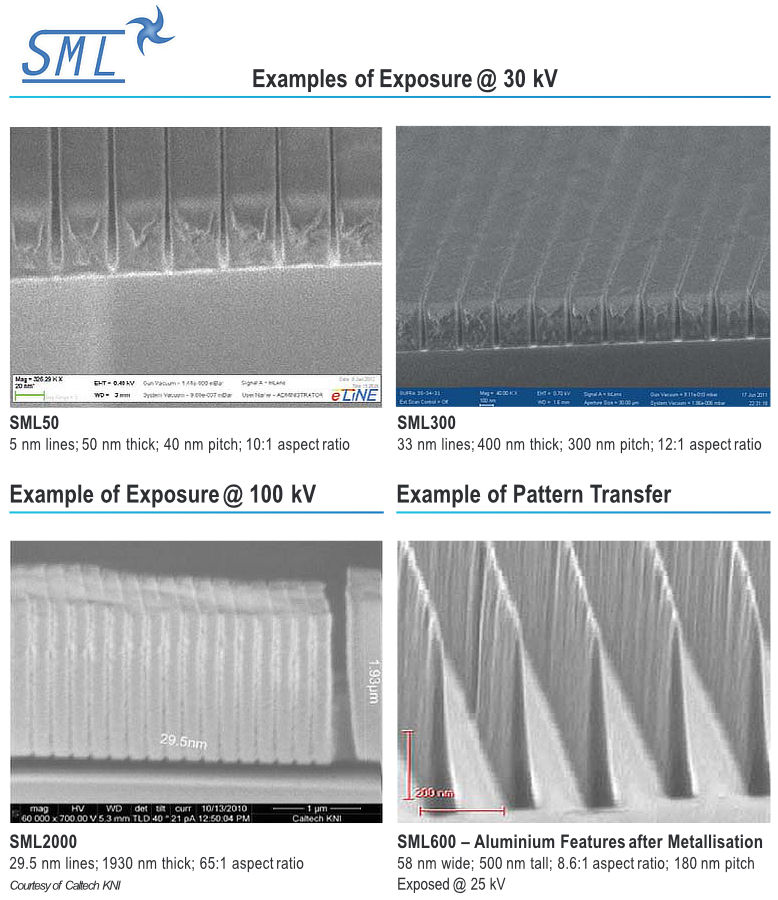

低加速電圧でも近接効果補正を使用せずに、高解像度・高アスペクト比のパターンに同時にパターニングが可能な、特別に設計された新しいレジスト。
レジスト膜厚は以下からお選びいただけます。
ご希望のボトルサイズ(容量)をお知らせください
50mL/100mL/150mL/200mL/250mL/500mL/750mL/1000mL
※レジストの保存可能期間は12ヶ月です。直射日光を避け、常温で保存してください。

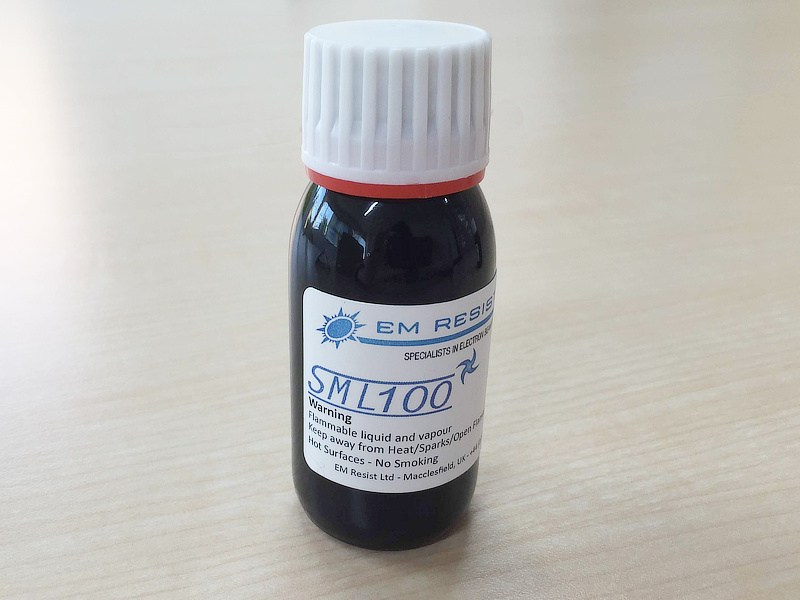

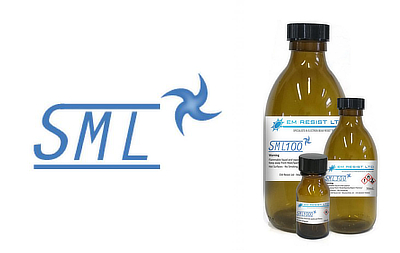

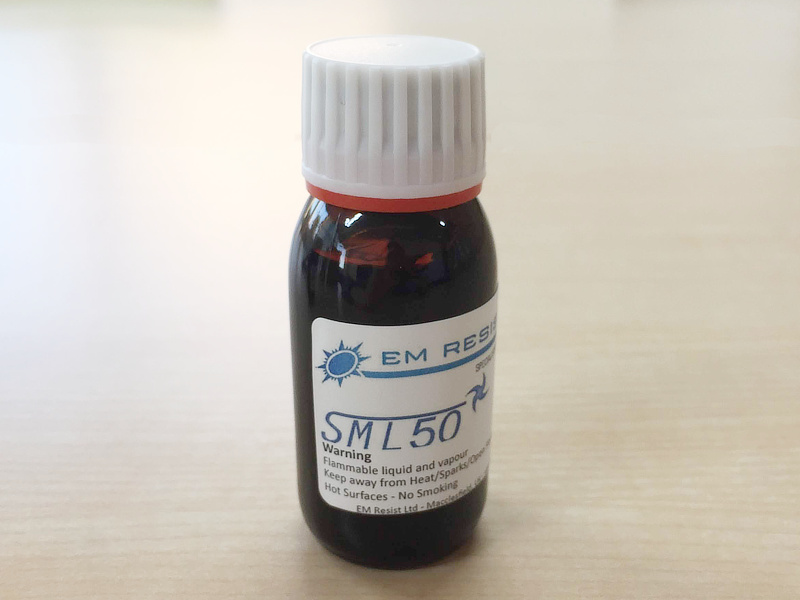

SML Resist 写真 ※クリックで拡大します

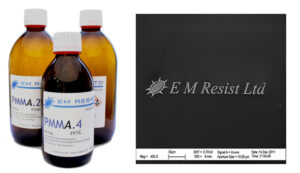

業界標準のPMMA(ポリメチルメタクリレート)レジスト。
Molecular Weight(分子量)を 950K / 495K / 120K / 35K からお選びいただけます。
Dilutions(希釈度)は以下からご指定いただけます。
ご希望のボトルサイズ(容量)をお知らせください
250mL/500mL//1000mL/1500mL/2000mL/2500mL/3000mL
また T型ゲートなどの二層レジスト用途にPMMAと組み合わせて使用可能な P(MMA-MAA)コポリマーレジスト もございます。
P(MMA-MAA)は高感度ポジトーンレジストとして単独で使用することもできます。
※EL13 : Ethyl Lactate(乳酸エチル)13% solid content
その他の固形分/容量をご希望の際にはお問い合わせください。
※レジストの保存可能期間は12ヶ月です。直射日光を避け、常温で保存してください。

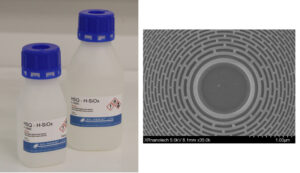

優れたエッチング特性を有する高解像度ネガ型電子ビームレジスト。
濃度を 1% / 2% / 4% / 6% からお選びください。
標準のボトルサイズ(容量)は50mLとなります。
その他の濃度(1%〜40%まで お選びいただけます)や容量をご希望の際はお問い合わせください。
あらかじめMIBKで希釈・ろ過された状態の「in Solution」タイプの他、HSQパウダー、乾燥MIBK、クリーンボトル、フィルター、シリンジで構成された「Powder Kit」タイプもございます。
Powder Kitはユーザー自身でカスタム希釈を行うことができ、またレジストの保存期間の延長とレジスト性能を保つことができます。

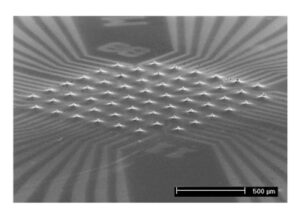

半導体用途に最適なフォトレジスト。以下の製品ラインアップがありますのでご希望の製品をお知らせください。
製品名 | 膜厚範囲 | コーティングオプション |
---|---|---|
GM1010 | 0.2 μm | スプレーコート |
GM1020 | 0.2 – 0.5 μm | スピン、スプレー、インクジェット |
GM1030 | 0.5 – 1.2 μm | スピン、スプレー、インクジェット |
GM1040 | 0.9 – 3.2 μm | スピン、スプレー、インクジェット |
GM1050 | 3 – 8 μm | スピン、インクジェット |
GM1060 | 2 – 27 μm | スピン、インクジェット |
GM1070 | 15 – 200 μm | スピン、インクジェット |
GM1075 | 100 – 400 μm | スピン、インクジェット |
※容量は250mL以上からお選びいただけます
・Substrate preparation
・Spin coating
・Relaxation time to improve the surface uniformity
・Soft-bake
・Exposure to initiate cross-linking
・Post exposure bake
・Development
・Rinse & Dry
・Optional hard bake
レジスト用の現像液(Developers) および 剥離液(Remover)もございます。
詳細(メーカーページ)
近接効果補正とは、微細なパターンを形成する際に生じる近接効果(パターン同士が影響し合う現象)を補正する技術です。
SML Resist / PMMA Resistは、微細な構造物を高精度に作製する際に近接効果を考慮した特殊なレジストです。例えば、高密度の集積回路やMEMSデバイスなどでの微細なパターン形成に適しています。
ナノフォトリソグラフィ / ナノリソグラフィ材料 / マイクロ加工技術 / 半導体デバイス製造 / フォトリソグラフィ / ナノテクノロジー応用 / イオンビームリソグラフィ技術 / MEMS製造プロセス / 高密度集積回路製造 / エッチングマスク材料
検索キーワード:
電子ビーム描画装置 / 電子線描画装置 / Electron Beam Lithography / SML Resist / PMMA Resist / SU-8 Resist / HSQ Resist / H-SiOx / ウエハー回路パターン形成 / イオン注入向けマスク / 選択的エッチング用マスク / 半導体デバイス作成用のレジスト / ウエハー表面保護 / 半導体CMPプロセス用材料 / 半導体研究用レジスト / ナノリソグラフィ / マイクロファブリケーション / PMMA 950 A7 / 半導体リソグラフィ / 半導体加工マスク / MEMS製造用レジスト / イオンビームリソグラフィ / パッシベーションマテリアル / ebeam lithography / 半導体アプリケーション / フォトニクス / 光学機器 / Fresnel lenses / フレネルレンズ / silicon photonics / ナノファブリケーション
