High Quality 2D Transfer Systems
転写 2Dヘテロ構造作成システム

メーカー

HQ Graphene BV (HQ Graphene Systems BV)

ハードウェアあんしんプラス対象製品

海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。
あんしんプラスの詳細はこちら

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

コンピュータ・周辺機器理学工学

タグ

材料転写技術高精度解析 2Dマテリアル応用物理学 2D材料評価

High Quality 2D Transfer Systemsの製品概要

高品質な2Dヘテロ構造やツイスト2層グラフェン(ねじれグラフェン)の製造に必要な全ての要素を備えた
HQ Graphene社のHigh Quality 2D Transfer Systems(2Dヘテロ構造接合のための転写システム)。

システムの主要部分は、精密な0.015度の解像度を持つ手動回転ステージで、これにより材料を必要な角度に正確に位置付けることが可能です。視覚検査と配置のために、高解像度の光学顕微鏡(明視野/暗視野照明を選択可)とCCDカメラも搭載しています。

基板は真空固定され、0.1℃の精度で常温から最大200℃まで制御できます。これにより、接合プロセス中に必要な温度条件を適切に維持することができます。
また本システムはコンパクトな設計により、グローブボックス内に簡単に設置でき、空気に敏感な材料を取り扱うことも可能です。

2023年8月現在、全自動転送システム、手動システム、部分電動システムがあります。
またメーカーでは、ナノワイヤーマニピュレーション用の装置など、異なる構成や仕様の転送システムのご相談も承っております。お気軽にご相談ください。

主な用途

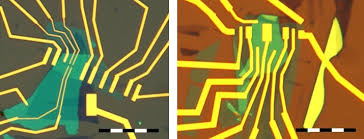

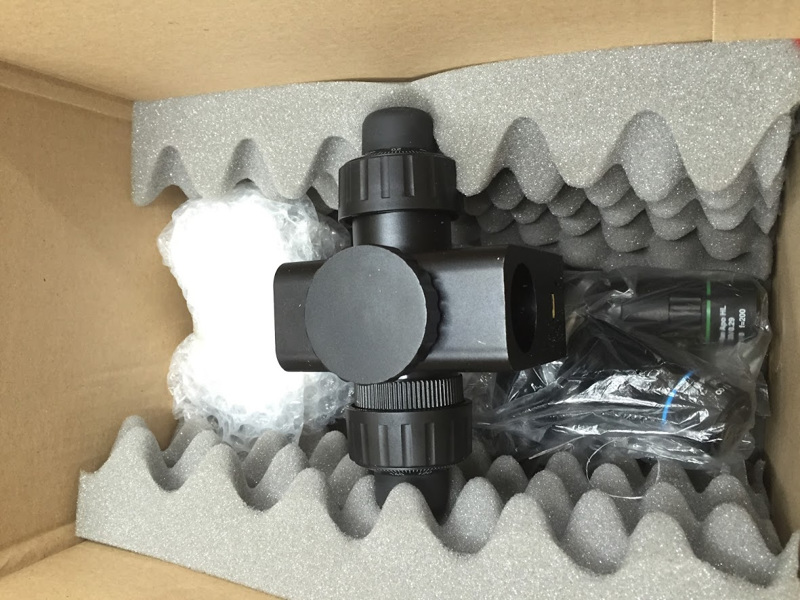

2Dヘテロ構造およhttps://www.unipos.net/pic/2d_hetrostructure_p2.jpgびツイストロニクスの製造
複数層材料の結合および積層
ねじれ角度の調整による材料物性の制御
電子特性の研究・評価
光学特性の研究・評価

HQ Graphene社について

六方晶窒化ホウ素、単結晶グラフェン、硫化物の結晶(MoS2, WS2, TiS2, etc)、セレン化物(GaSe, NbSe2, etc)、テルル化物(Bi2Te3, MoTe2, etc)などの製造と特性評価を専門とするナノテクノロジー企業。これらの高純度・高品質の結晶を、世界中の190を超える大学、研究機関、企業へ科学研究のために提供しています。

High Quality 2D Transfer Systemsの製品仕様

High Quality 2D Transfer Systems / 製品詳細（メーカーページ）

本システムは、ヘテロ構造やツイスト（二重）2層構造の作製に最適な高品質2D転写装置です。
スタンプ（例：六方晶窒化ホウ素、グラフェン）を基板上に正確に配置できるよう設計されており、X・Y・Z 方向の移動に加えて、傾き・回転操作にも対応。
2次元結晶フレークの自在な配置が可能となり、研究開発の自由度を大きく向上させます。

製品の種類

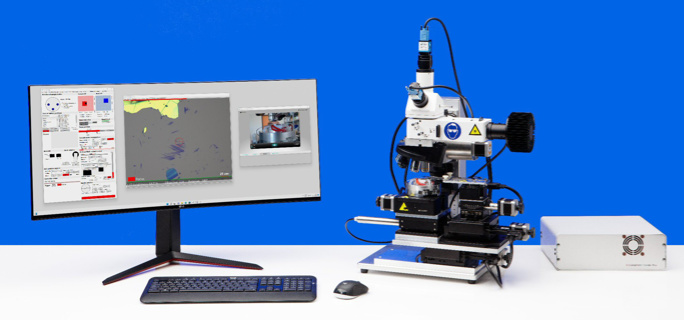

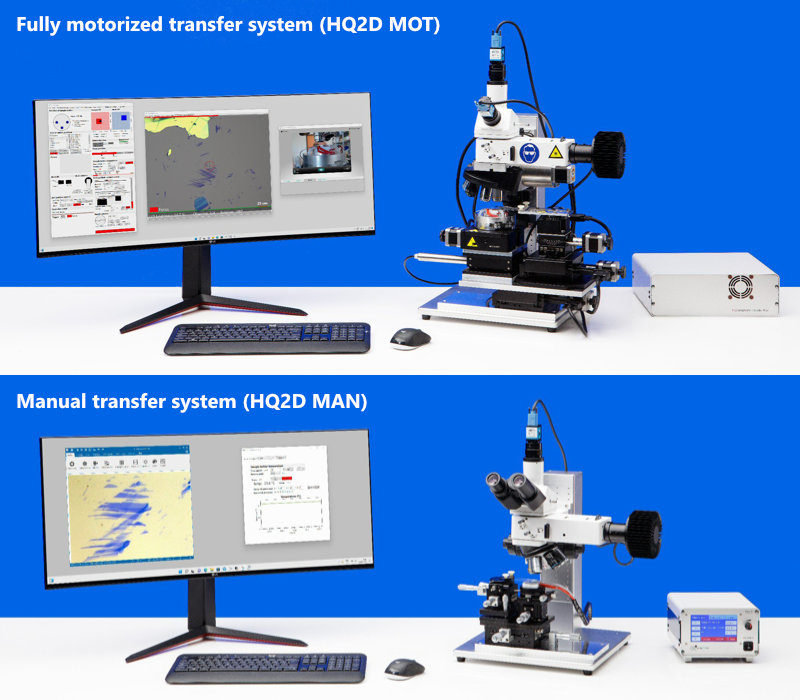

HQ2D MOT：全自動転写システム（Fully motorized transfer system）
HQ2D MAN：手動転写システム（Manual transfer system）
HQ2D MOD：改良型転写システム（Customized transfer systems）

改良型転写システムの例

HQ2D MOD MOT-N：ナノワイヤーの操作に対応した全自動転写システム
HQ2D MOD MAN-N：オリエンタブルニードル内蔵の手動式2D転写システム
HQ2D MOD MAN-2XYZ：XYおよびZステージを備えた手動搬送システム
HQ2D MOD MAN-2XYZ MRO：電動回転ステージ付き手動搬送システム
HQ2D MOD MAN-BF：明視野顕微鏡搭載の標準手動搬送システム

※お見積もりの際には、製品のタイプをお知らせください。

アプリケーションの例

2Dヘテロ構造やツイストロニクス構造の製造
大型CVD（化学気相成長）による2D層の転写
グローブボックスを活用した物理的・化学的実験環境の制御
空気に敏感な材料を含む、密閉・制御環境下での材料取り扱い
ナノワイヤーの微細操作（オプション機能）

システム構成

光学顕微鏡：
長作動距離の対物レンズを備えた高解像度顕微鏡。明視野／暗視野照明の選択が可能。
CCDカメラ：
距離・角度などの測定機能を搭載。
モニタ：
視認性の高い映像表示が可能。

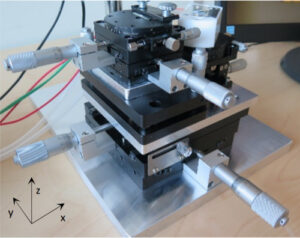

傾斜回転ステージ：
XYZ方向の移動、傾斜、回転に対応。高解像度マイクロマニピュレータを搭載。
真空チャック：
加熱および冷却機能を備え、空気に敏感な素材の取り扱いに対応。

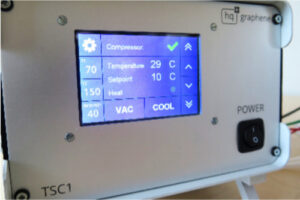

タッチスクリーンコントローラ：
真空ヒーターおよびクーラーの制御用。

システムの仕様

System	Fully motorized transfer system (全自動転送システム)	Manual transfer system (手動転送システム)
外観
寸法 (WxDxH)	55 x 43 x 72 cm	52 x 44 x 65 cm
フットプリント顕微鏡	35×35 cm	35×35 cm
質量顕微鏡	38.5 kg	22.5 kg
サンプル移動範囲	50 mm	20 mm
サンプルホルダーの回転分解能	1 mdegree	20 mdegree
Z軸の解像度	40 nm	sub micron
サンプル温度制御範囲	RT to 200 °C	RT to 200 °C
温度分解能	0.1 °C	0.1 °C
温度制御速度	1°C/min to 1°C/s	0.1°C/s to 2°C/s
タレット上顕微鏡対物レンズ数	up to 6	up to 5
顕微鏡オプション: 暗視野(DF)/明視野(BF)	DF/BF	BF or DF/BF
含まれる機能
イメージングと制御用ソフトウェア	レ	レ
コンピュータ制御	レ	–
メーカーサポート	レ	レ
電動化のオプション	–	要相談

※予告なく仕様変更等が生じる場合もございます。ご了承ください。

メーカーサイトURL

https://www.hqgraphene.com/

旧製品情報

2D Heterostructure Transfer System | 2Dヘテロ構造接合のための手動転写システム

製品の種類

2D Heterostructure Transfer System – Normal type：明視野顕微鏡（※従来品）
2D Heterostructure Transfer System – Brightfield type：明視野顕微鏡
2D Heterostructure Transfer System – Darkfield type：暗視野顕微鏡

振動に強い明視野顕微鏡^*と、暗視野顕微鏡を備えた手動転写システムが加わりました。
* 従来品よりも振動に対して安定しており、転送時のパフォーマンスが良好です

またグローブボックス内の空気に敏感な2Dヘテロ構造の製造に使用される電動式の転写システムもございます(※2020年12月現在)。

システム構成:
高品質の2Dヘテロ構造、ねじれグラフェンの製造に必要なすべての要素を含む

– 光学顕微鏡 (長距離撮影対応の対物レンズ: 5倍, 20倍, 50倍、長作動対物レンズ)
– CCDカメラ (距離・角度などの測定機能)
– モニター (HDMI接続, 解像度 1920 x 1080 px)
– 傾斜回転ステージ (高解像度マイクロマニピュレータ / xyz方向, 傾斜, 回転)
– 真空チャック (加熱および冷却機能) – * 空気に敏感な素材用
– タッチスクリーンコントローラ (真空ヒーター/クーラー用)

位置決め:

2d hetero 位置決め

コントロール要件: 移動・回転 *(* 360°マイクロマニピュレーターの回転毎)

x, y (サンプル, スタンプ): >2 mm (total 25mm)
x, y (相対, スタンプ): 500 μm (total 25mm)
z (相対, サンプル): 500 μm (total 10mm)
回転角サンプル: 0.42° (total 10°ultrafine), 〜0.0154°,resolution
チルト角 (x-/y- 軸): 0,28° / 0,5°

温度と真空の制御:

2d hetero 温度と真空の制御
基板ホルダーのタッチスクリーンにて制御
温度は、1°C または 10°C のステップ設定と、ユーザー設定値の設定が可能
真空を設定するためのポンプに加え、コンプレッサーを有する(急速な冷却も可)

その他:

フラッシュドライブへ画像を保存
ソフトウェアを使用可
(画像の色設定、スケールの調整、単純な形状またはガイドラインを描く)

2D Heterostructure Transfer Systemのカタログはこちらをご参照ください(PDFダウンロード)

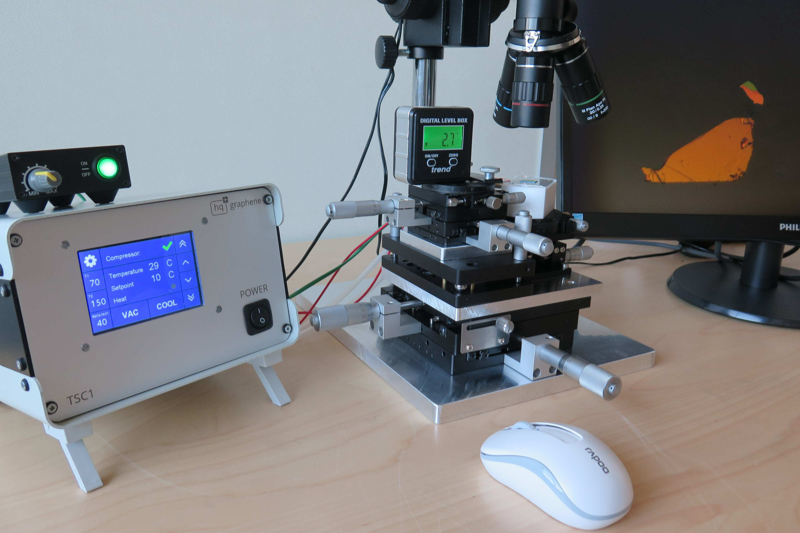

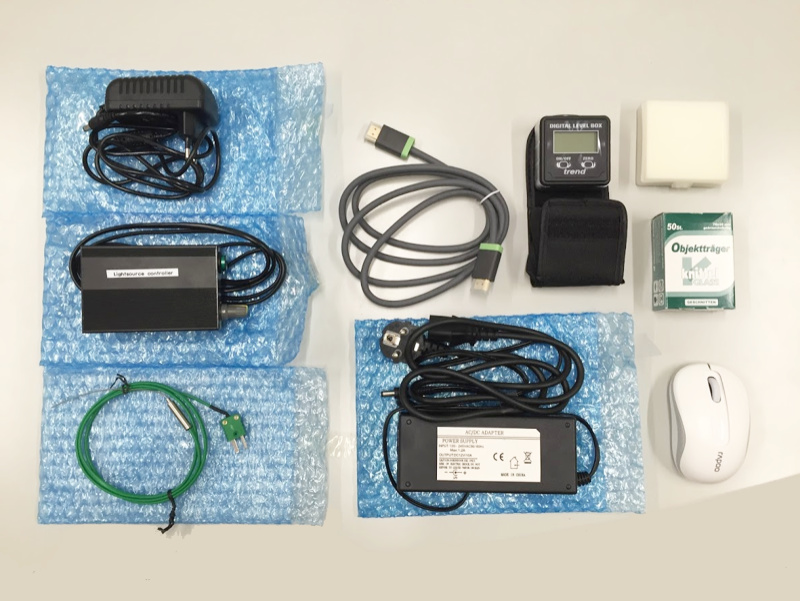

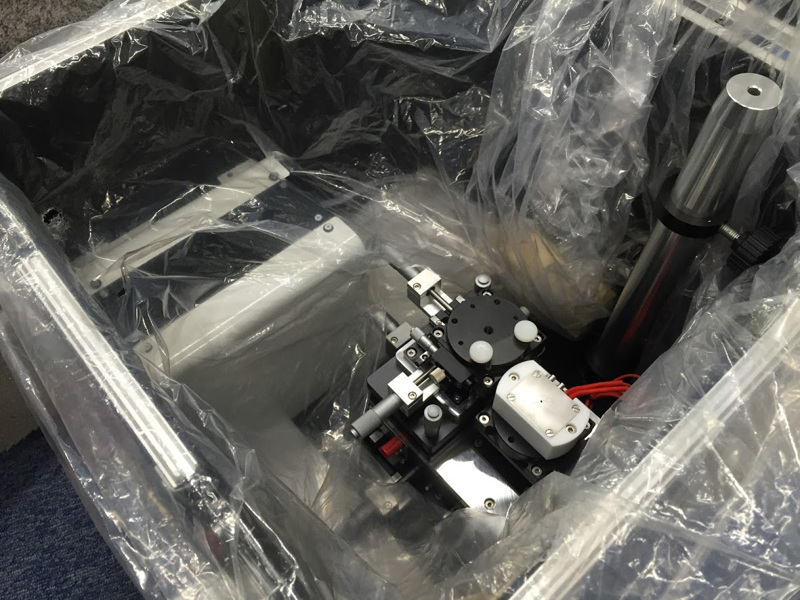

2D Heterostructure Transfer System 外観写真 (クリックで拡大します)
