取扱製品の一例 (※各画像はクリックで拡大します)

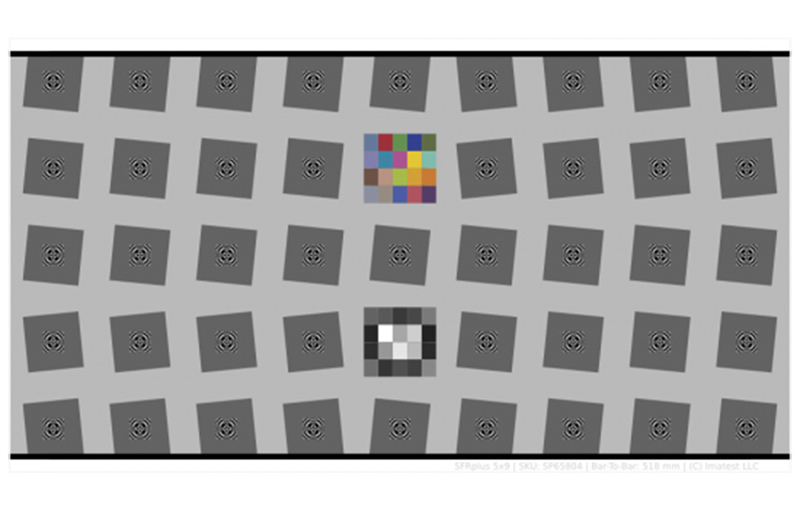

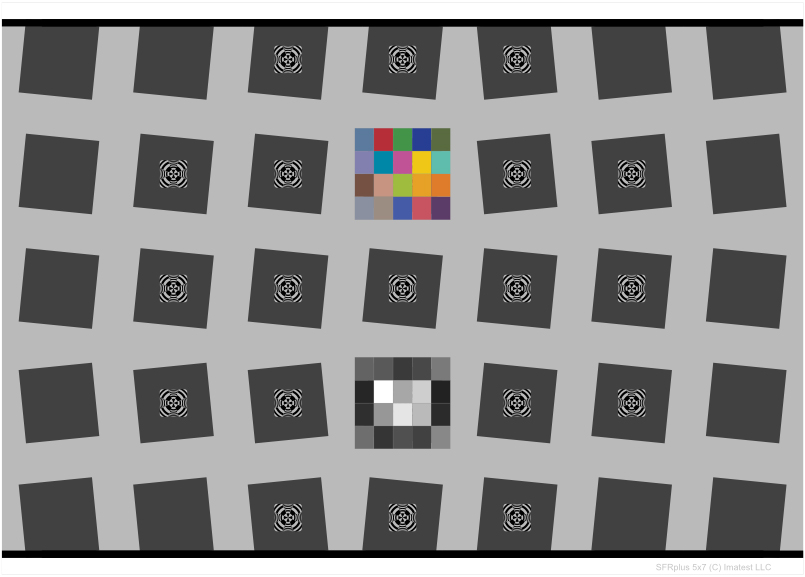

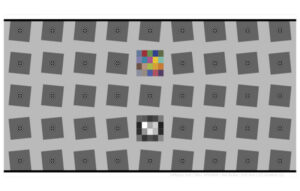

SFRplus Charts / 詳細(メーカーページ)

自動化された総合的な画像品質分析を実現するために設計された、Imatest社製のすべてのソフトウェアと連携可能な測定チャート。

Imatest 3.2以降のSFRplusモジュールと併用することで、以下のことができます。

• MTF、偏芯収差、歪み、トーン再現性能を測定
• SFRplusモジュールに備わるROI(関心領域)を完全自動で検出

SFRplusチャートには、一般的に使用されるISO 12233チャートなどと比較して、以下の利点があります。

• チャート面積に無駄がない(大幅な削減)
• センサー全面におけるシャープネス分布をマッピング可能
• コントラストが低減されており測定精度の向上
• 自動化されたテストをサポート

※使用方法については こちらをご参照ください

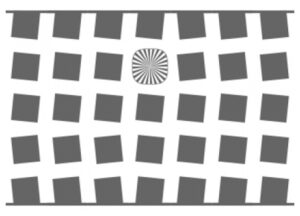

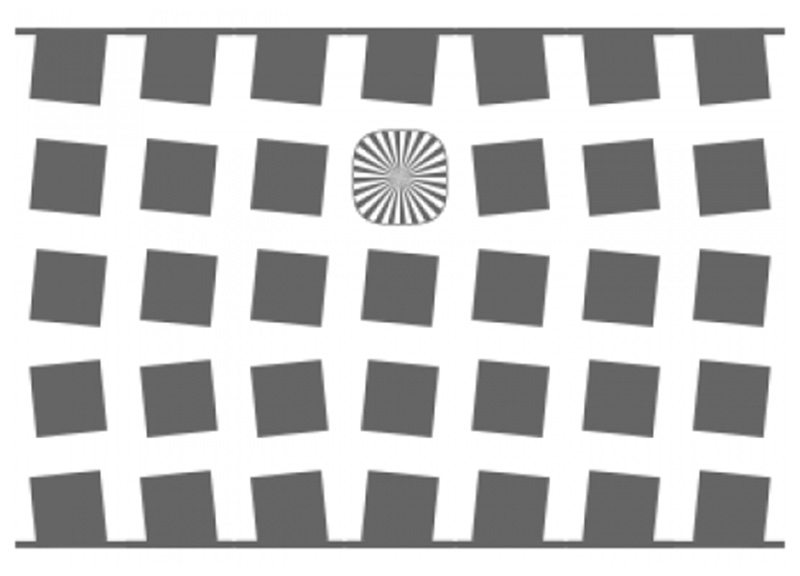

SFRplus Chrome on Glass / 詳細(メーカーページ)

ユニトーン、10:1コントラスト比 仕様のSFRplusチャート。
「Stepchart」を含まず、またトーンレスポンスカーブの計算はサポートしていません。
スター・パターンは厳密にはフォーカスエイド(FA)としての使用するためのもので、テスト機能(例:star chart)としては意図されていません。

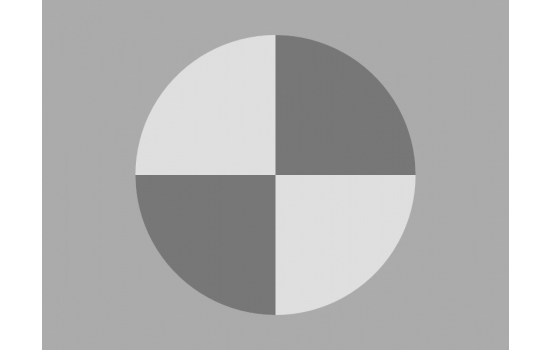

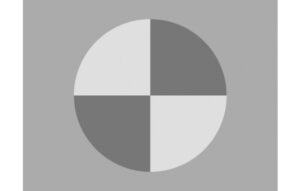

SFRreg Charts / 詳細(メーカーページ)

MTFや倍率色収差を測定するためのテストターゲット。
丸で囲まれ4分割された傾斜エッジで構成されています。
テストイメージはSFRreg moduleによって、自動的に検出・分析されたターゲットを含んでいます。

SFRregターゲットは、幅広いテストケースに適応するために、任意の位置や角度に配置することができます。

• Long distance tests where conventional charts would be impractically long
• Ultrawide Field of View tests (>180) where a flat target cannot reach the outer field
• Autofocus tests where a single frame can contain several targets placed at different distances.

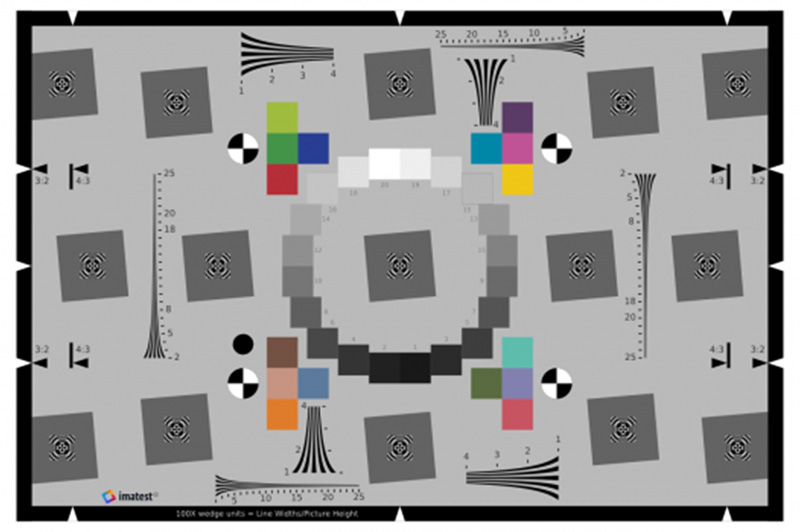

eSFR ISO Charts / 詳細(メーカーページ)

すべてのImatest「ISO 12233:2014 eSFR charts」は、「ISO Low Contrast Edge SFR test chart standard」に完全に準拠しています。
eSFR ISO Chartsには以下3種類のバージョンがあります。

バージョン

1. Standard: basic, no extra measurement features, inkjet prints.
2. Enhanced: extra squares, wedges and color patterns when printed with technologies that allow color. Inkjet and photographic print options.
3. Extended: similar to Enhanced, but with a 16:9 aspect ratio, suitable for HDTV and cinema, inkjet prints.

その他の仕様

• サイズ: 5 x 5(mm) から 1100 x 1820(mm)
• 基盤素材: Matte, Semigloss, Backlit Media (DisplayTrans), Photographic Paper, B&W or Color LVT Film, and Chrome on Glass for high precision needs.

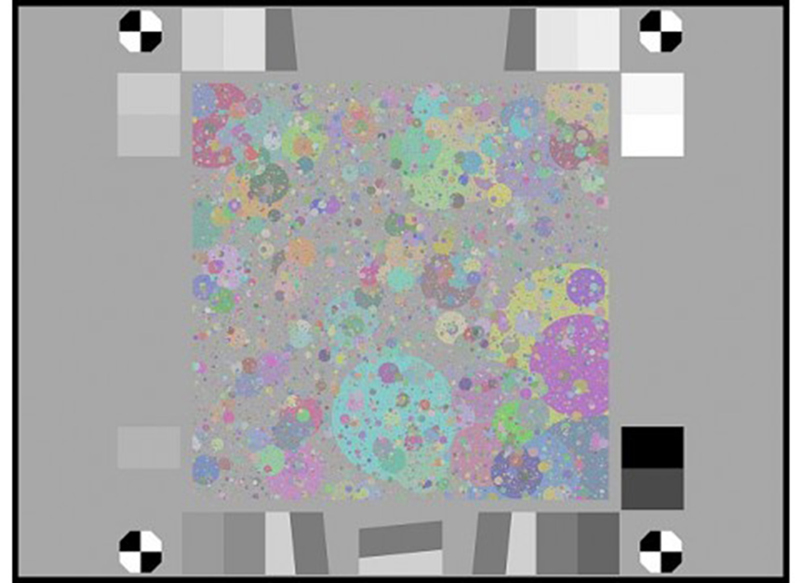

Texture Charts / 詳細 (メーカーページ)

「Texture Charts」はテクスチャの鮮明度を測定するもので、カラー版と白&黒版があります。
もともとあった”Dead Leaves”チャートは、カメラのテクスチャ再現能力をテストするための最初のチャートでしたが、この改善版が、完璧なスケール不変性で、信頼性と一貫性のあるテスト結果を導き出す”Spilled Coins”です。

• サイズ:
  ・Matte および Semigloss： 約254 × 355.6mm 〜 431.8 × 558.8mm
  ・LVT Film： 約203.2 × 254mm
• 基盤素材: Matte、Semigloss、LVT Film

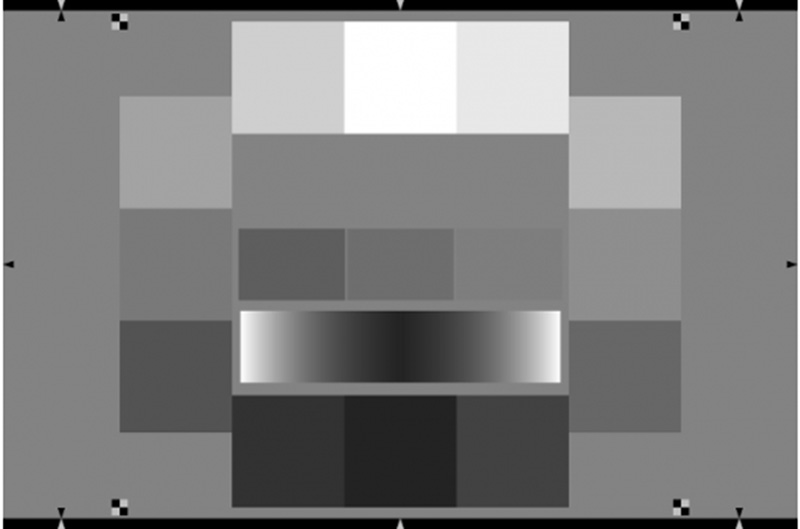

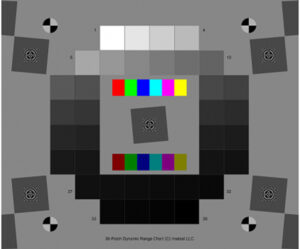

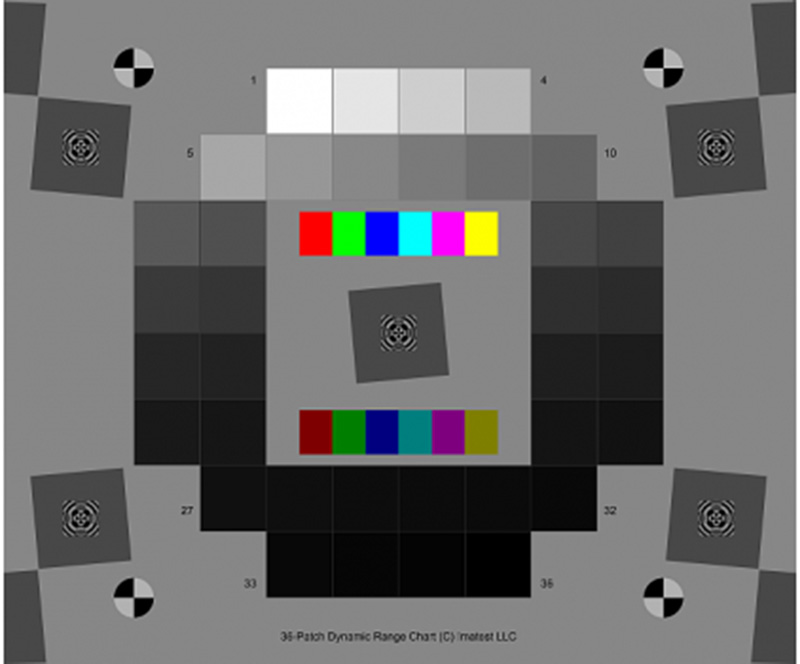

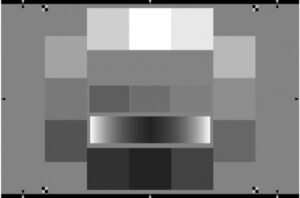

Dynamic Range Charts / 詳細(メーカーページ)

トーンレスポンス、ノイズ、基本解像度、色をテストするためのチャート。
「Stepshart」モジュールとともに使用することで、高域密度レベルをテストすることができます。

• 基盤素材: Semigloss, Photographic Paper, Color LVT Film.

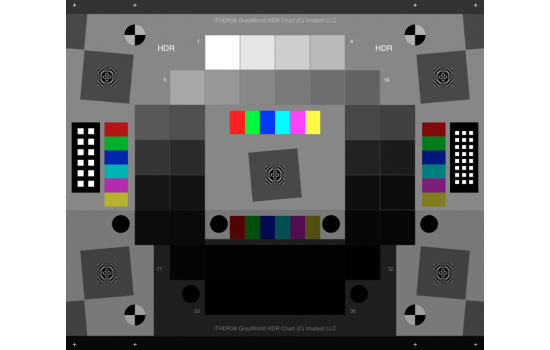

High Dynamic Range Charts

カメラとセンサのダイナミックレンジを測定するのに適したチャート。
HDRカメラのダイナミックレンジ、色調応答(tonal response)、ノイズを測定します。
自動露出カメラで適正露出を有効にするのために、MTF測定のための傾斜エッジとグレーの背景濃度を含んでいます。
HDRターゲットには120dB(光学密度 >6.0)以上の濃度域があります。

Infrared Targets / 詳細(メーカーページ)

Long (LWIR) and Medium Wave (MWIR) Infrared Test Charts

長波長(8-15ミクロン)と短波長から中波長(1.4-8ミクロン)の赤外線テストのためのチャート。
赤外線カメラシステムの範囲テストに効果的なコントラストを提供します。

※Imatestの標準的なインクジェットプリントのテストチャートが対応しているのは1.4ミクロンまでの近赤外線となります

Infrared targetにはイメージセンサ全体の鮮明度の変化を測定することができる高解像度のSlanted-Edgeが含まれています。
ノイズや歪みなどを含む、他の主要なIR画像品質因子の分析をサポートします。

• サイズ: 610 x 910(mm)

MWIRについては 910 x 1220(mm)も取り扱いあります。
※より大きなサイズについても対応が可能です。ご相談ください。

Color Charts / 詳細(メーカーページ)

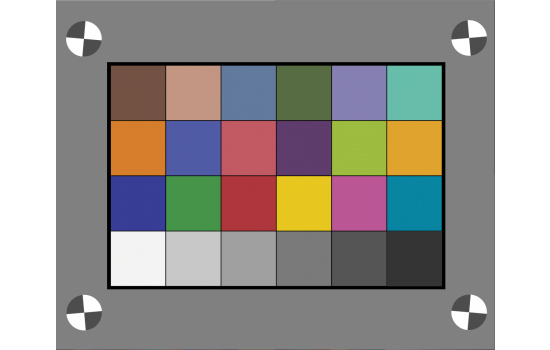

24‐Patch Transmissive Color Target

ライトボックスを使用して、色の精度を評価するためのターゲット。
ライトボックスは反射照明システムに比べ、よりきめ細かくかつ均一な評価が可能です。
これらのターゲットは、高精度ライトバルブ技術によって製造されています。
カスタム参照ファイルは正確な色測定を保証するためにそれぞれのチャートと共に提供されます。
特に小さな視界のシステムを利用したり近距離でのテストをしているユーザーにオススメの商品です。

サイズ情報

• スタンダードサイズ:
  ・Small：117.5 × 93.345 mm
  ・Medium：177.8 × 235 mm
• カスタムサイズ:
  ・最小で約 0.35 × 0.5 インチのサイズにも対応可能

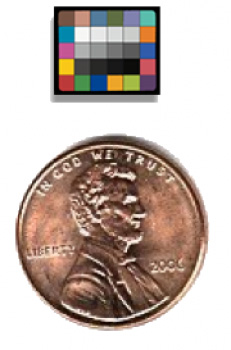

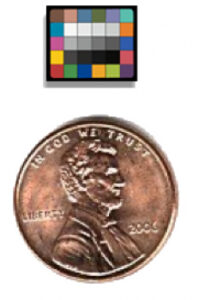

ColorGauge Charts

クローズアップやマクロ撮影に適した小型チャートです。
GretagMacbeth ColorCheckerと同じ18色のカラーパッチと、12のスペクトルなニュートラルグレーパッチを備えています。
これらのパッチは航空機グレードのアルマイト上に配置され、ダメージ防止のため表面より低い位置にセットされています。

サイズ

• Pico：9.525 × 11.1125 × 1.524 mm
• Nano：17.4625 × 20.6375 × 1.524 mm
• Micro：34.925 × 41.275 × 1.542 mm

基盤素材

• Gloss（グロス仕上げ）
  Grayパッチはダイナミックレンジが広く（密度 約2.4）、カメライメージャのノイズ測定に適しています。
  ただし、照明角度が45°/0°未満の場合、クロスポラライザを使用しないとグロス面の鏡面反射が生じる可能性があります。
• Matte（マット仕上げ）
  Grayパッチはダイナミックレンジがやや狭く（密度 約1.6）、内視鏡撮影やオンカメラフラッシュのような狭い照明環境に適しています。
  ただし、マット面の質感がイメージャノイズと解釈されやすいため、高倍率用途でのノイズ評価には推奨されません。

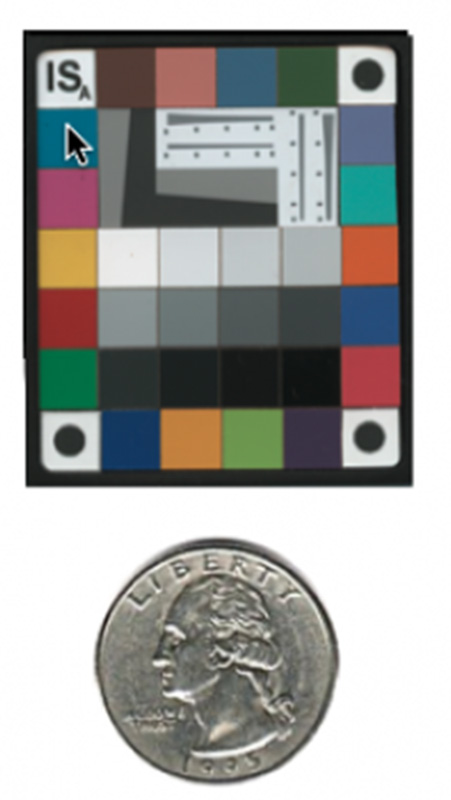

Rez Checker Charts

Rez Checker Chartsは、色、色調、ホワイトバランスを評価するためのプロフェッショナル・グレードの小型ターゲットです。
このパッチは航空機グレードのアルマイト上に搭載され、ダメージ防止のために上面より低くセットされています。

主な仕様

• 中央には12個のスペクトルニュートラルなグレーパッチを配置し、露出とホワイトバランスの評価が可能
• 傾斜エッジにより、適切なソフトウェアを用いることでSFRまたはMTFを最大3000dpi（60 cy/mm）まで測定可能
• 5本の視覚的ハイパーボリックウェッジにより、最大850dpiまでの限界解像度を目視評価可能

サイズ

47.625 × 41.275 × 1.524 mm

基盤素材

• Gloss（グロス仕上げ）
  Grayパッチは広いダイナミックレンジ（密度：約2.4）を持ち、カメライメージャノイズの測定に適しています。
  ただし、45°/0°未満の照明条件ではクロスポラライザなしで鏡面反射が生じることがあります。
• Matte（マット仕上げ）
  Grayパッチはやや狭いダイナミックレンジ（密度：約1.6）で、内視鏡撮影やオンカメラフラッシュなど狭い照明条件に適しています。
  ただし、高倍率でのノイズ評価用途には不向きです（マット面の質感がノイズと解釈される可能性があるため）。

すべてのImatest製チャートはユーザー様のニーズに合わせてカスタマイズが可能です。
また、掲載されていないチャートについてもお取り扱い可能です。
※取り扱いチャート一覧は こちら（メーカーページ）
