IPEC CC-TEV Sensors
部分放電測定 静電容量 センサー

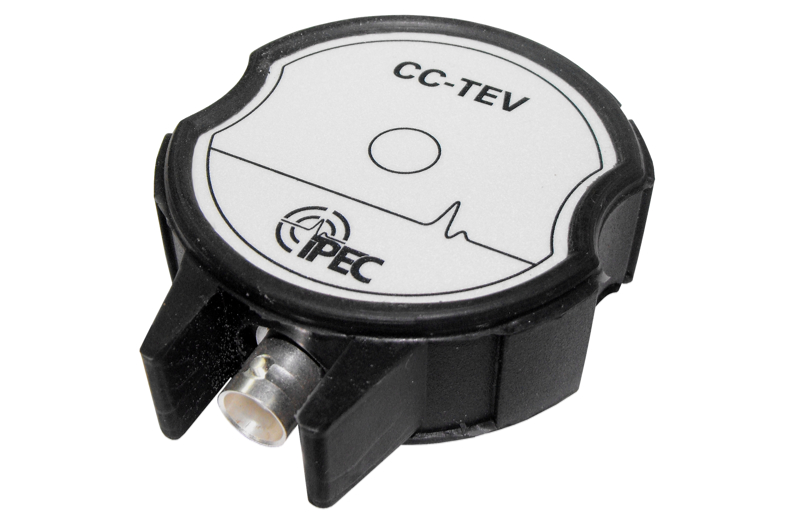

IPEC CC-TEV Sensorsの製品概要
高電圧プラント内の部分放電活動は、金属被覆の表面に過渡的なインパルス電圧を誘発します。
CC-TEV Sensorsは、この被覆を通過する TEV(Transient Earth Voltage, 過渡接地電圧)を検出する、 部分放電測定用の静電容量センサーです。
被覆面を伝わりギアの外側に移動した、TEVの信号をトランスデューサーを使用してピックアップします。 極めて高速な出力信号は、オシロスコープや、同社のASM Monitor、 PrecisePD、 またはPD-SG1システムによって記録・観察することができます。

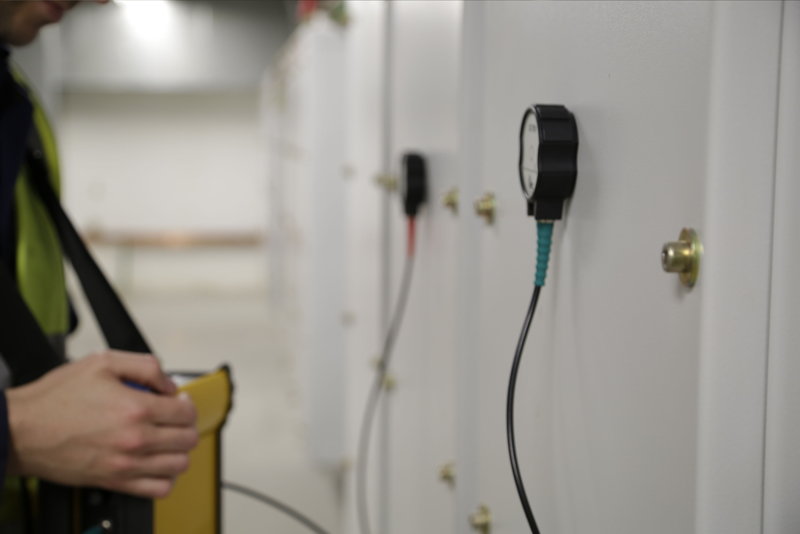

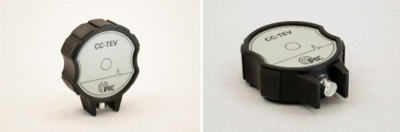

コンパクトなセンサー本体は、耐久性のあるシリコンで覆われておりますが、 強力な磁石が埋め込まれているため、スチール製の筐体に設置できます。
主な用途
- 高電圧植物の監視
- 金属クラッド内の部分放電活動検出
- キー資産の絶縁の状態監視
- トランスミッション/配電ネットワークの監視
- 資産のモニタリングとテスト
IPEC社について
イギリスのマンチェスターに拠点を置く、資産のモニタリングとテストのためのターンキーソリューションを提供しているメーカー。一時的なチェックツールから、主要な送電・配電資産の絶縁を監視する先進的なシステムまで幅広く取り扱っています。
IPEC CC-TEV Sensorsの製品仕様
CC-TEV Sensors Capacitive Coupler / 詳細（メーカーページ）
IPEC社のCC-TEVセンサーは、金属クラッド高電圧設備の部分放電（PD）を高精度で検出するために設計された非侵襲型TEVセンサーです。以下は本製品の代表的な仕様です。
主な仕様（CC-TEV部分放電センサー）
- 周波数応答：5MHz ～ 80MHz – 高速で広帯域なPD信号に対応

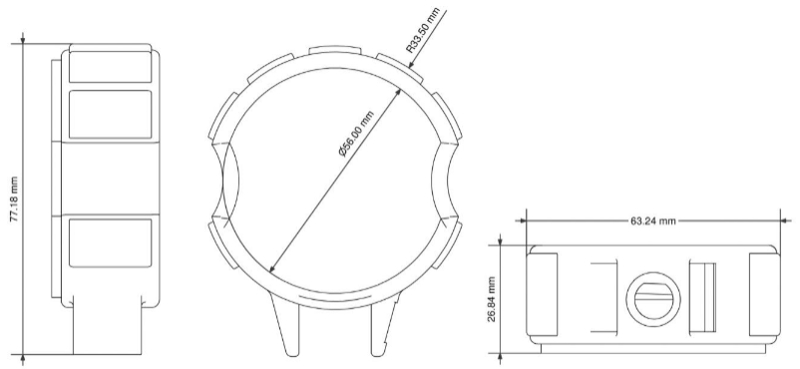

- 寸法：78 × 64 × 27 mm – コンパクトな筐体で設置が容易
- 推奨負荷インピーダンス：50 Ω – 高精度測定に対応
- 出力コネクタ：BNCメス – 一般的な測定機器と高い互換性
- 重量：80 g – 軽量設計で取り扱いも簡単
- 結合方式：磁気結合 – 強力マグネットで工具不要の固定が可能
- 電源要件：12V DC、最大150mA – 省電力での安定稼働
- 筐体素材：高耐熱性シリコンゴム – 過酷な環境下でも高耐久
主な用途（TEVセンサーの活用シーン）
本センサーは、以下のような高電圧設備における部分放電監視や予兆保全に最適です：
- 金属クラッド高電圧設備における部分放電（PD）の検出とトラブル予兆診断
- TEV信号の外部からの非侵襲的かつ高感度な測定
- IPEC製モニタリングシステム（ASM、PrecisePD、PD-SG1）と連携し、リアルタイムで高速信号を記録・解析
安全規格およびEMC（適合情報）
本製品は以下の欧州規格に準拠しており、安心してお使いいただけます：
- 低電圧指令（2014/35/EU）
- 電磁両立性指令 EMC（2014/30/EU）
メーカーサイトURL
IPEC社の部分放電（PD）モニタリング製品一覧
IPEC（Intelligent Partial Discharge Engineering）社は、世界各国で導入されている部分放電検出・監視システムの専門メーカーです。高電圧設備の予兆保全や劣化診断に最適な製品群を提供しています。
製品の詳細は、IPEC社公式サイトをご参照ください。
Swichgear PD Testing Instruments（開閉装置の部分放電試験機器）
開閉装置における部分放電を現場で簡易的に測定できる携帯型機器。安全な状態での絶縁診断に最適です。
Cable PD Testing Instruments（ケーブルの部分放電試験機器）
中～高圧ケーブルラインでのPD測定・診断に対応。ケーブル劣化を早期に検出し、事故の未然防止に貢献します。
Permanent PD Monitoring（部分放電の常時監視システム）
変電設備・配電盤・モーターなどに設置し、24時間リアルタイムで部分放電の発生をモニタリング可能。遠隔監視対応。
PD Sensor（部分放電検出のためのセンサー）
TEVセンサー、超音波センサー、アンテナなど、用途に応じた高感度センサーをラインアップ。各種モニタリングシステムとの接続にも対応しています。
※お問い合わせの際には、ご希望の製品名、型番、用途、導入予定の設備などをお知らせください。
