取扱製品の例

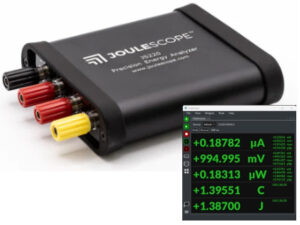

Joulescope JS220 / 製品詳細(メーカーページ)

300kHz の帯域幅で 1 秒あたり 200万回電流と電圧を測定できる
コストパフォーマンスに優れた高精度エネルギー分析装置

主な特長

• リアルタイムで電力消費を測定・解析可能
• 動作中の電子機器の細かい電力消費の変化を検知
• 広い電流範囲(μAからA単位)の測定と可視化
• 各所での電力使用状況の把握が可能

Joulescope JS220 セット内容

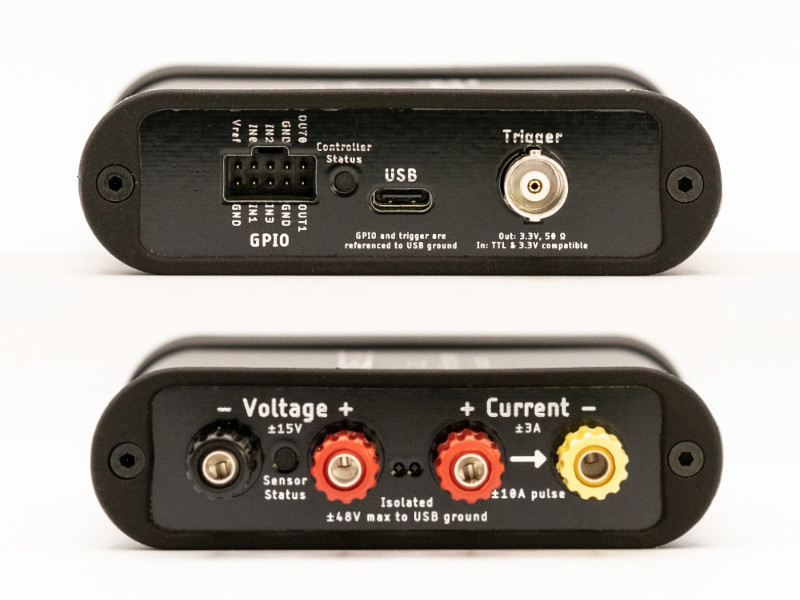

• Joulescope JS220 instrument with installed binding post front panel
• 5′ USB cable
• 25 cm GPIO cable
• Allen wrench (for swapping the front panel)
• Quick start guide
• Sticker
• Carrying case

※セット内容は変更となる場合がございます

Joulescope JS220 主な仕様

電圧範囲: ±15V
電流レンジ: ±3A 連続
電流パルス: ±10A (<10ms、<平均3A/秒)
分解能: 0.5 nAまで、ダナミックレンジ相当 34-bit
帯域幅: 300 kHz
同期測定: 200万サンプル/秒 (16-bit)
シャント抵抗間の切り替え速度: 高速1μs
センサーポート: USBから電気的に絶縁
対応OS: Microsoft Windows, macOS, Linux

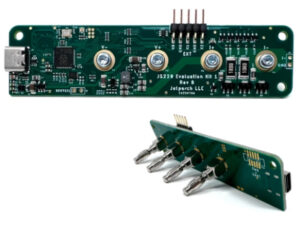

Joulescope JS220 Evaluation Kit 1 / 製品詳細(メーカーページ)

Joulescopeで測定した実際の波形(信号)の変化を測定し表示するキット
Joulescopeによる電力測定のデモや評価に使用できます

主な特長

• 様々な負荷(レジスタ、LED、モータ等)を接続、入力信号変化時の消費電力の動的変化を測定

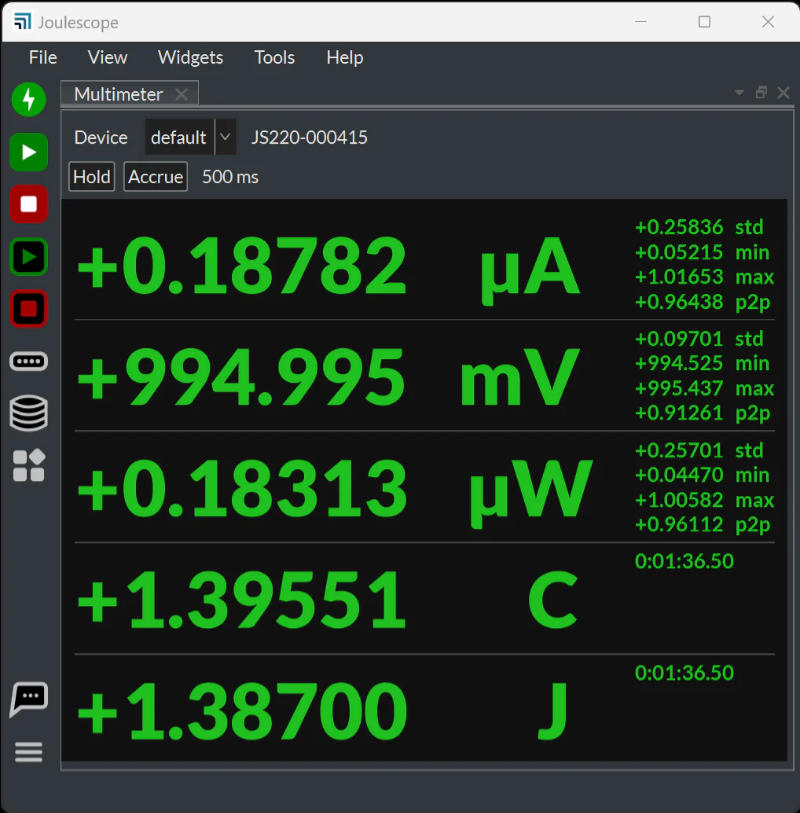

• 測定結果はPC上のソフトウェアでグラフ表示し、電力消費の分析が可能

Evaluation Kit 1 セット内容

• EVK board
• 5′ USB A/C cable
• Joulescope Sticker
• Quick start guide

※セット内容は変更となる場合がございます

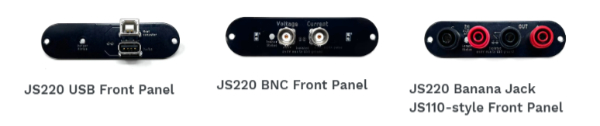

Front Panels / 製品詳細(メーカーページ)

Joulescope JS220は用途によってフロントパネルの変更が可能
Joulescope のフロント パネルの設計はオープンソースであり、メーカー公式GitHub で入手できます

• JS220 USB Front Panel: USB測定/突入電流事前準拠テスト
• JS220 BNC Front Panel: 同軸ケーブル接続による低ノイズ測定
• JS220 Banana Jack JS110-style Front Panel: 汎用バナナジャック(標準4mm)をサポート
