JTAG Live Controller / JL004
USBタイプ バウンダリ スキャン コントローラー
メーカー
JTAG Technologies
海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。あんしんプラスの詳細はこちら
製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい
カテゴリー
JTAG Live Controller / JL004の製品概要
JTAG Live Controllerは、USB給電タイプの軽量、かつ、ポケットサイズの、ローコストなバウンダリスキャンコントローラーです。
シングルTAP(テストアクセスポート)はJTAG規格に準拠しており、TAP電圧は1.5V〜3.6Vまで、 テストクロック周波数は 1KHz から最大で 6MHz と幅広いプログラムが可能で、ハードウェア開発における様々なテスト上の問題を解決するために役立ちます。
無料の JTAG Live Buzz ユーティリティをはじめ、JTAG ProVision、JTAG Live Studioなど、すべてのJTAG Technologiesの開発者ツールと互換性があります。
JTAG Live Controller / JL004の製品仕様
取り扱い製品の一例
JTAG LIVE boundary-scan Controller (SKU: JL004) –詳細–
JTAG Live Controllerは、軽量 かつ ポケットサイズ(持ち運び可能な)、ローコストのバウンダリスキャンコントローラーです。
JTAGテスト、PLDとFPGAコンフィグレーション、フラッシュプログラミング用に最適です。
特徴
- 1TAP(Test Access Port)搭載
- フレキシブルボードインターフェース向け
- JTAG規格に完全互換(IEEE 1149.1, IEEE 1149.6, IEEE 1149.4 and IEEE 1532)
- TAP電圧 ( 1.5V 〜 3.6V )
- TCK ( 1KHz 〜 6MHz )
- JTAGLiveソフトウェアとProVisionの両方で使用可
- 推奨ピン配列図

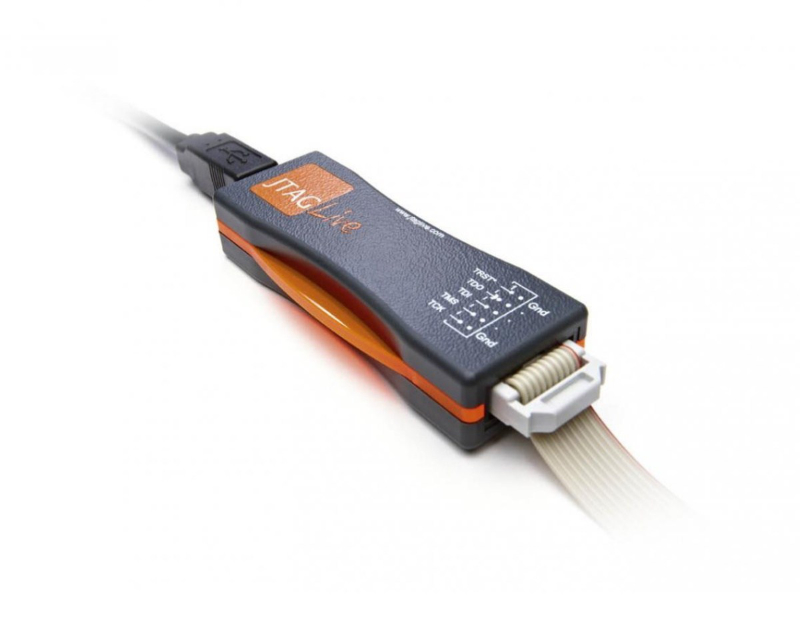

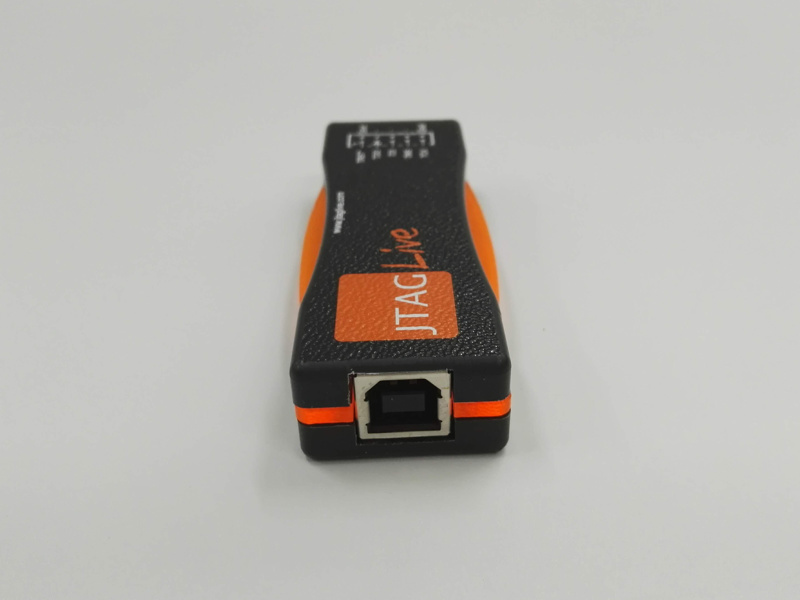

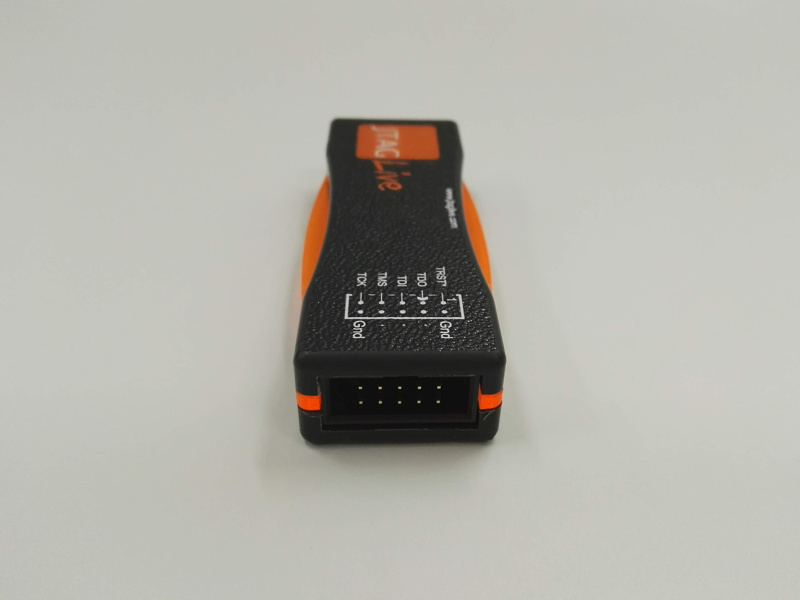

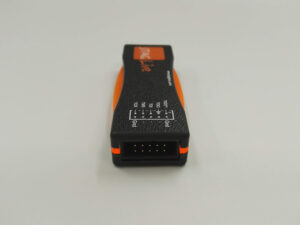

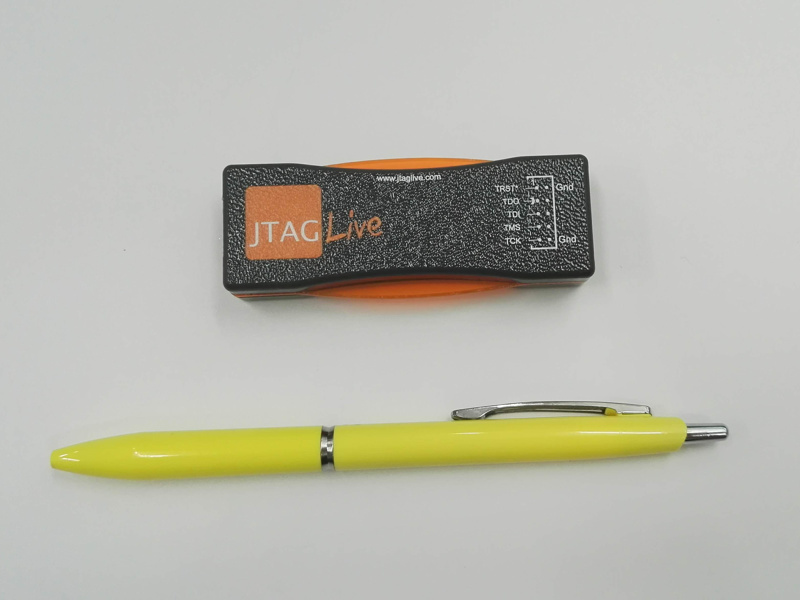

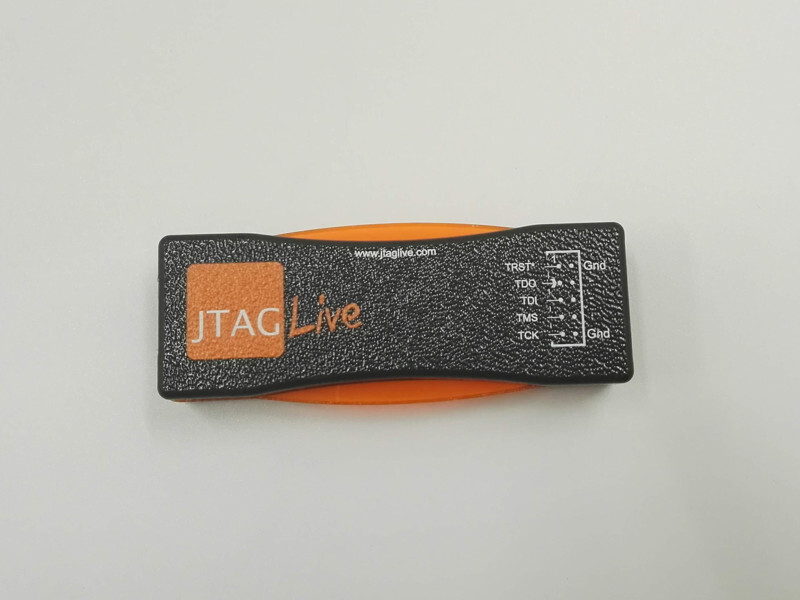

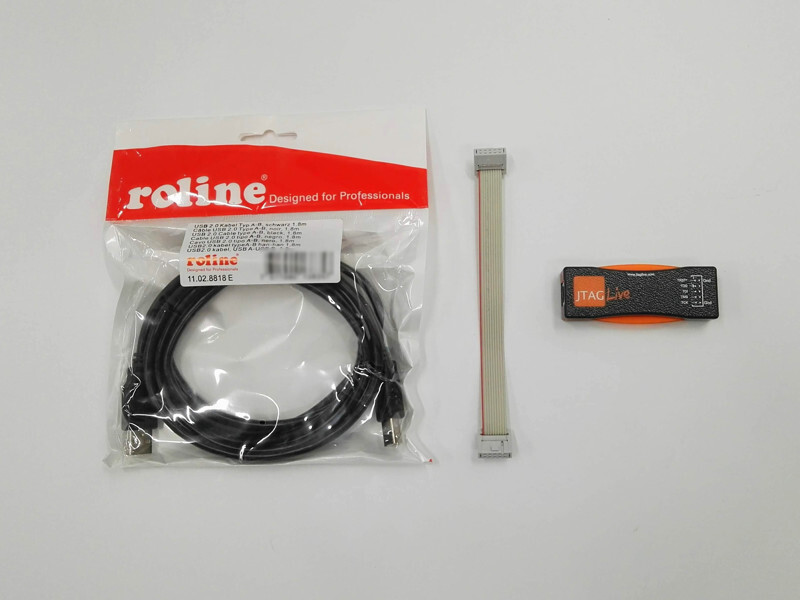

JTAG LIVE boundary-scan Controller 外観写真(各画像クリックで拡大します)
JTAG Live Buzz –詳細–
Buzzは、学びやすく、使いやすい、デバイスピンへの制限されたアクセスを克服するためのバウンダリスキャンの無料テスターです。(※別途ユーザー登録が必要)
概要
- 相互接続性テスト(導通)
- ピンの信号レベルをチェック
特徴
- ネットリストなしで動作
- 最大で10接続テスト可
- 単純なロジッククラスターをテスト可
- マルチバウンダリ スキャン チェーン をサポート
- スキャンチェーンインフラストラクチャテスト
- 「watch」ピンのサンプル機能含む
- ピンの間の連続性テスト
- Explorer / USB、Altera, Xilinxのマルチハードウェアをサポート
メーカーサイトURL
その他の JTAGLive ソフトウェアもお取り扱いいたします
参考キーワード:
- TCK (クロック / Test Clock Input)
- TDI (データ入力 / Test Data Input)
- TDO (データ出力 / Test Data Output)
- TMS (状態制御 / Test Mode Select input)
- TRST (JTAG機能のリセット / Test RerSeT)
- PLD (Programmable Logic Device)
- FPGA (Field Programmable Gate Array)
検索キーワード:
Test Access Port / IEEE 1149.1 / バウンダリ・スキャン・コントローラー / JTAG Live コントローラ
