LIPSedge M3シリーズ Embedded 3D ToF Cameraの製品概要

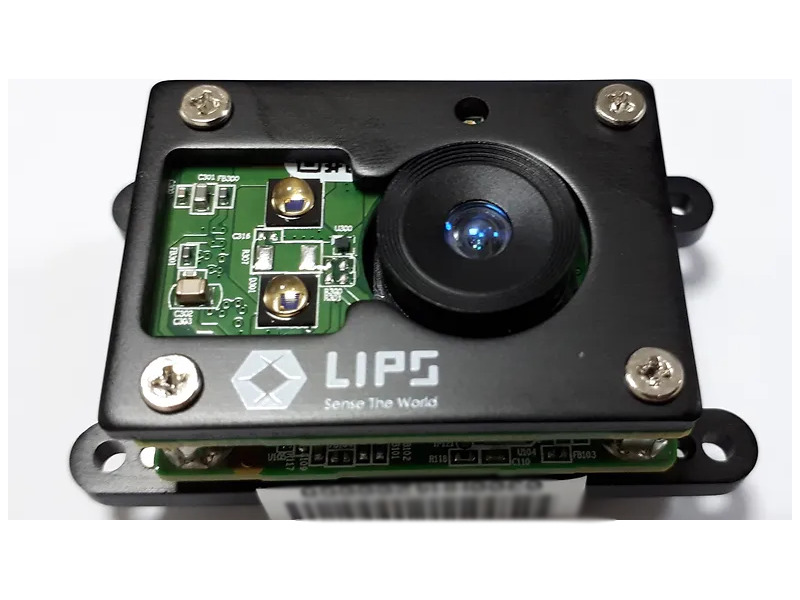

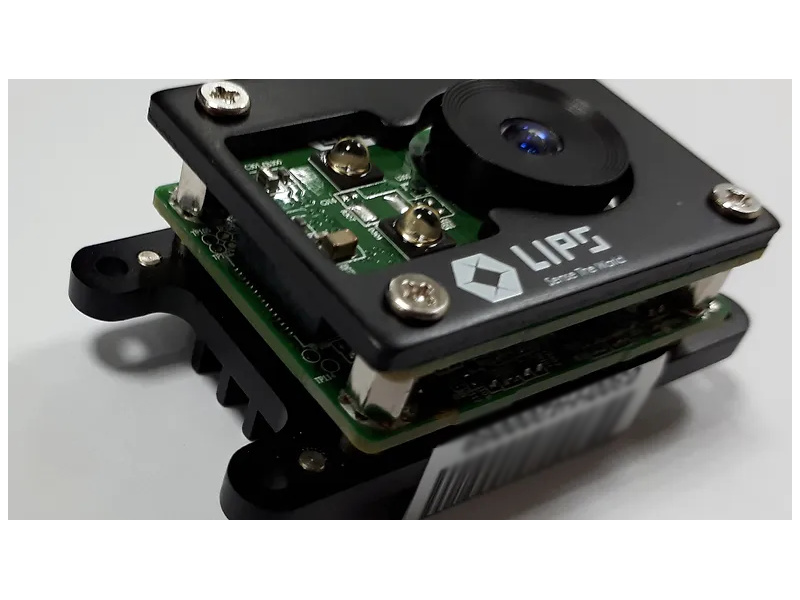

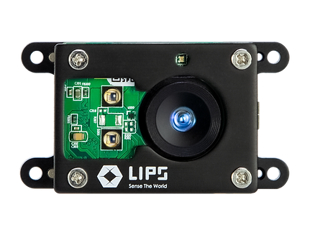

スタンダードな消しゴム程度のコンパクトな本体に、6軸の慣性計測ユニット(IMU; 加速度センサとジャイロスコープ)を内蔵した3Dカメラモジュール。

LIPSedge DLと同様のセンシング技術、変調光源(modulated light source)のToF(Time-of-Flight)を採用。プラグアンドプレイで動作し、複数の異なるハードウェア(NVIDIA, Intel, Raspberry Pi)やOS(Windows, Linux)にも対応しています。
正確かつ詳細な位置や動きの情報を把握する必要のあるアプリケーションへの組込みに適しています。

ラインアップ

LIPSedge M3 LED:

動作範囲20cm〜4m、近中距離での検知を必要とするアプリケーション向け

LIPSedge M3 Laser: ※EOL: 製造終了

動作範囲1〜4m、一定の距離を保持しながら正確な検知を必要とするアプリケーション向け
(※VCSELテクノロジー採用し、より長い検出距離とビームによる高精度なモデル)

事例(ユースケース)

ジェスチャコントロール(ジェスチャ認識)、デジタルサイネージ
人数カウント
行動分析
体積・容量計測、密度測定

3Dカメラの各シリーズ

高耐久性3Dステレオカメラ LIPSedge AEシリーズ ( AE400/AE430/AE450/AE470 )

高耐久性3Dステレオカメラ LIPSedge Sシリーズ

高精度3D構造化照明カメラ LIPSedge Lシリーズ (L210u/L215u )

汎用型3D ToFカメラ LIPSedge DLシリーズ ( DL/DL400 )

組込型3D ToFカメラ LIPSedge M3シリーズ ( M3 LED/M3 Laser )

スタンドアロン型3D ToFカメラ LIPSedge ATシリーズ ( AT )

アプリケーション

骨格トラッキング LIPSense 3D Body Pose SDK/Middleware ( LIPSense 3D Body Pose SDK )
3Dスキャン LIPScan 3D Scan SDK/Middleware / Desktop Application

LIPS edge DLのデモ機は「1週間」または「1か月」のトライアルが可能です。
詳しくは「レンタルサービスtegakari 予約販売フォーム」をご参照の上、お申し込みください。

3Dカメラ取扱一覧

LIPSedge M3シリーズ Embedded 3D ToF Cameraの製品仕様

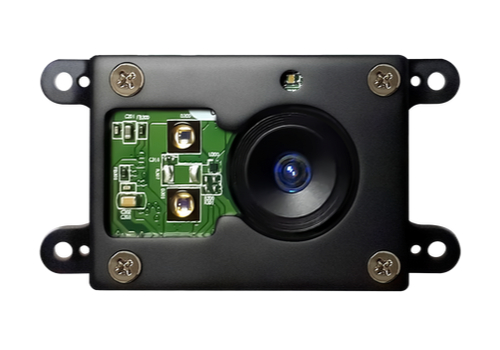

LIPSedge M3 LED

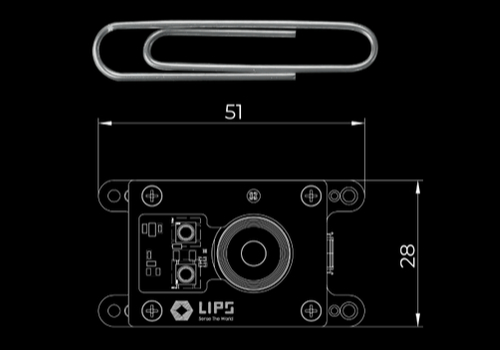

51×28×22.41mmの超小型組み込み向けデプスカメラ。
クロスプラットフォームのOSとハードウェアに対応しており、プラグアンドプレイで動作します。
Open NIとOpenCVのSDKによる開発をサポートしています。

項目 / Products	LIPSedge M3 LED	LIPSedge M3 Laser (EOL)
model	[ メーカーページ ]	[ メーカーページ ]
Environment	Indoor	Indoor and Semi-Outdoor
Depth
Technology	Time-of-Flight
Aperture	f/1.2
Frame Rate	80×60@30fps (Native)
FoV (HxVxD)	74.1° x 57.5° x 92°
Operating Range	Near Mode 0.2 – 1.0m Normal Mode: 1 – 4m	Normal Mode: 1 – 4m
Z Accuracy	<= 3% Typical (*The Accuracy will vary with disance.)
Inertial Measurement Unit
6-axis sensor	3-axis accelerator & 3-axis gyroscope
Illumination
Type	LED x 2	Vertical-cavity surface-emitting laser VCSEL x 2
Wavelength	850nm
General
Dimension (mm)	51x28x22.4mm
Interface:	USB 2.0 Micro-B
Operating Temperature	0°- 40°C
Storage Temperature	-20°- 60°C
Power Consumption	4W
SDK	OpenNI 1.5 / 2.2, OpenCV
OS	Windows 10 / Ubuntu 16.04 / 18.04 LTS
Language Support	C / C++

メーカーサイトURL

LIPSedge SDK / (ドキュメンテーション詳細)

3Dカメラ関連のアプリケーションを開発するための強力なツール

主な機能

– 高精度な3Dデプスマップ: 優れたアルゴリズムとツールにより、高品質の3Dデプスマップを生成
– リアルタイムデータストリーム: 3Dカメラのデータを即座にストリーミング可能
– センサーカスタマイズ: センサーの動作を簡単に調整し、さまざまな環境に適合可能
– 高信頼性ネットワーク接続: Persistent Connectionは不安定なネットワークでの自動再接続が可能
– クロスプラットフォーム対応: 複数プラットフォームで利用可能で、デバイス統合が柔軟

【LIPSedge SDKのPersistent Connectionとは?】
3Dカメラのネットワーク接続を監視し、不安定なネットワーク下で3Dセンサー接続を維持。自動再接続でアプリ連続性確保し、ユーザーにストレスなくスムーズな操作提供する機能です。

動画

検索キーワード:
LIPSedge AE Series Ruggedized Active Stereo Camera / LIPSedge S Series Ruggedized 3D Stereo Camera / LIPSedge L Series High-Precision 3D Structured-Light Camera / LIPSedge DL Series All-purpose ToF Camera / LIPSedge M3 Series Embedded 3D ToF Camera / LIPSedge AT Sereis Standalone 3D ToF Camera / Facial Recognition / Dimension Measurements / Defect Inspectio / Pick & Place Robot / LIPSMetric Handheld Dimensioning Camera Kit

LIPS Developer Documentation (LIPS 製品 & SDK ダウンロード)

横にスクロールできます

商品名	納品方法	納期	価格
LIPSedge M3 Embedded 3D ToF Camera - LED	弊社より配送	お問い合わせください	お問い合わせください
LIPSedge M3 Embedded 3D ToF Camera - Laser	別途 (※)	生産中止品	お問い合わせください
サポートパックあんしんプラス(オプション)	別途 (※)	お問い合わせください	製品価格の5～10%/年
