PYNQ-Z1 / PYNQ-Z2 (Python Productivity for Zynq)
PYNQ 組み込みシステム小型ボード

メーカー

Xilinx

ハードウェア

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

コンピュータ・周辺機器通信・ネットワーク機器センサーデバイス工学

タグ

Python統合教育用ボード電子情報 FPGA開発

PYNQ-Z1 / PYNQ-Z2 (Python Productivity for Zynq)の製品概要

XilinxのリリースするSoC、Zynqを用いて組み込みシステムを設計するためのオープンソースプロジェクトである「PYNQ」をサポートする小型ボード。Pythonとライブラリを用いて様々な組み込みシステムの構築が可能です。

PYNQの主な特徴

Parallel hardware execution
High frame-rate video processing
Hardware accelerated algorithms
Real-time signal processing
High bandwidth IO
Low latency control

用途の一例

コンピュータビジョン / 産業制御 / IoT / ドローン / 暗号化 / 組み込みコンピューティングアクセラレーション / リアルタイム処理

2021年8月、Xilinx社はPYNQプロジェクトの終息を発表しました

メーカーサイトURL

http://www.pynq.io/

取り扱い終了のご案内

PYNQの開発ボードには「PYNQ-Z1」と「PYNQ-Z2」の 2種類がございます。
比較表はこちら

主に拡張ヘッダとオーディオシステムの面で仕様が異なっています (太字部分が相違点となります)

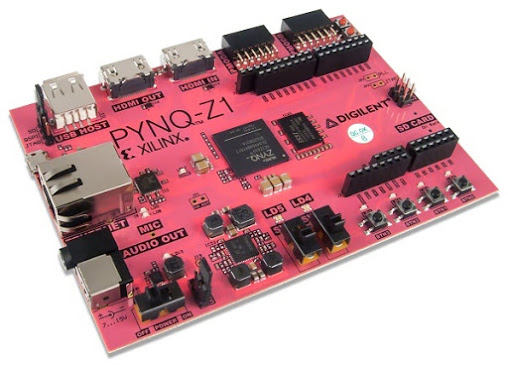

PYNQ-Z1 主な仕様 / メーカー : Digilent

Device : Zynq Z7020
Memory : 512MB DDR3
Storage : MicroSD
Video : HDMI In & Out
Audio : PDM integrated Mic / 3.5 mm PWM audio jack
Network : 10/100/1000 Ethernet
Expansion : USB host (PS)
GPIO : 1x Arduino Header / 2x Pmod / 16x GPIO pins
Other I/O : 6x user LEDs / 4x Pushbuttons / 2x Dip switches
Dimensions : 3.44” x 4.81”(87mm x 122mm)

※PYNQ-Z1 ボード本体には micro USBやEthernet Cableが含まれていません。
以下のアクセサリキットを合わせてご購入いただくことをおすすめします。

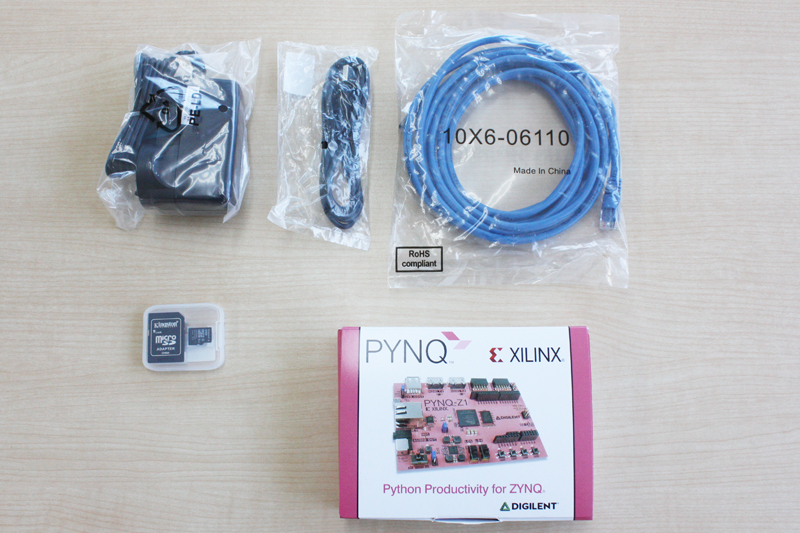

PYNQ-Z1 + Accessory Kit

MicroSD card
Ethernet cable
Micro USB
Power supply

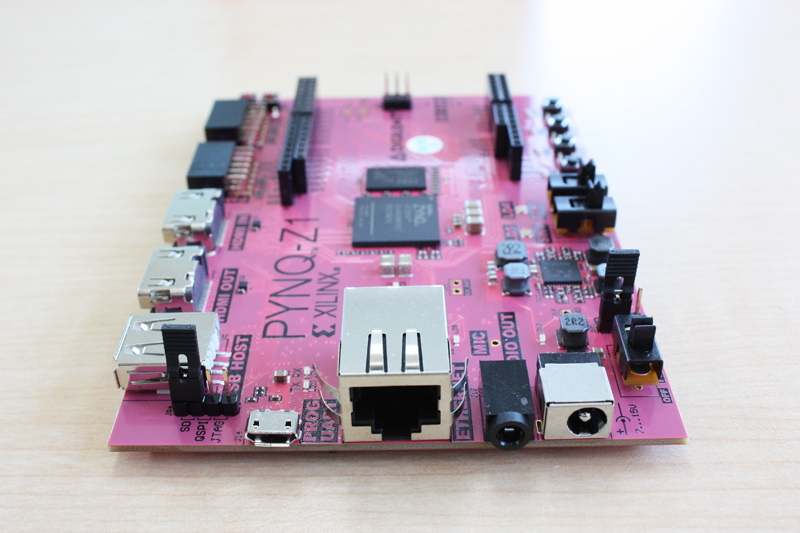

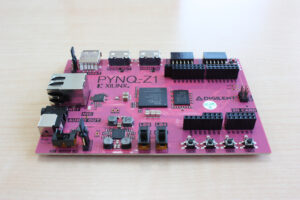

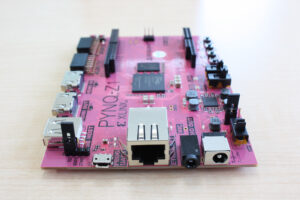

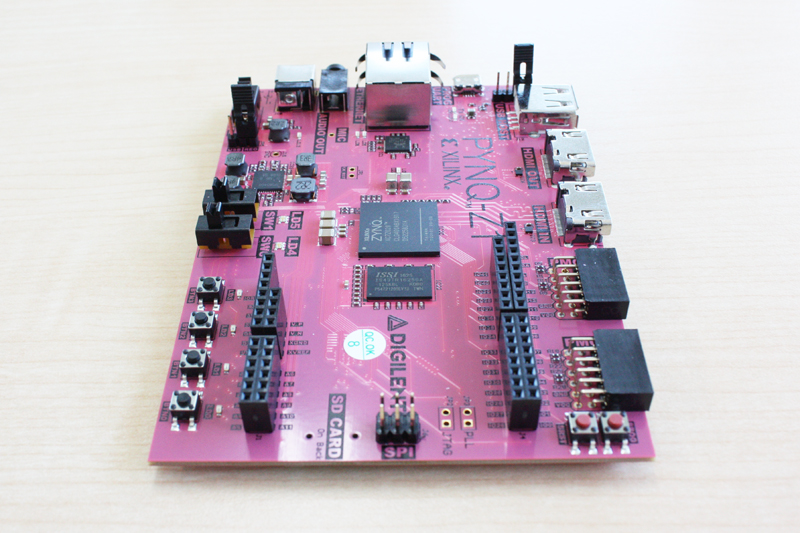

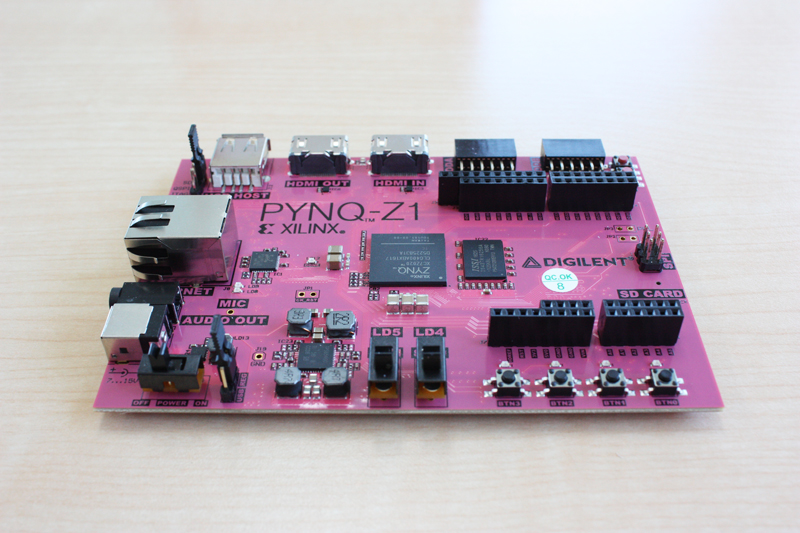

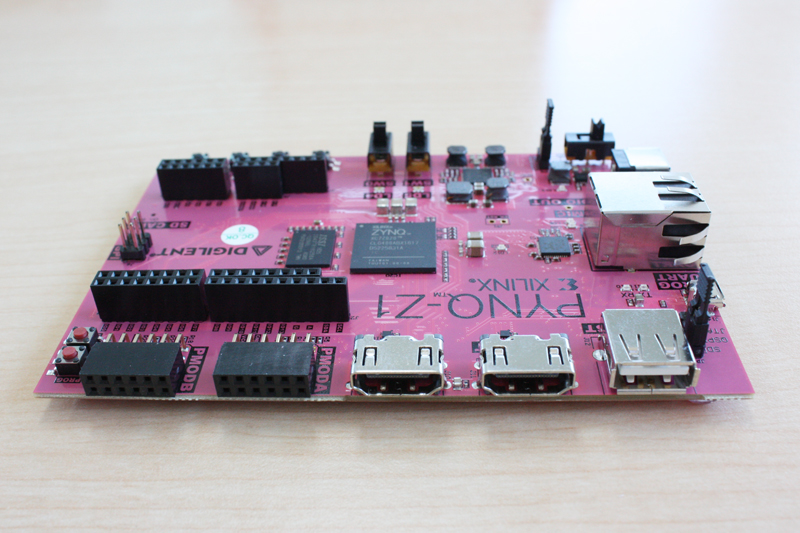

PYNQ-Z1 ボード詳細写真

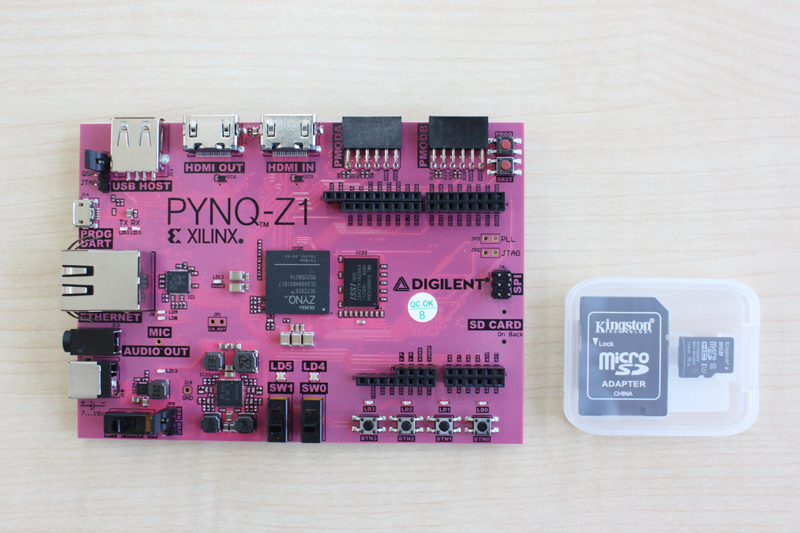

1枚目は+Accessory Kit (※クリックで拡大します)

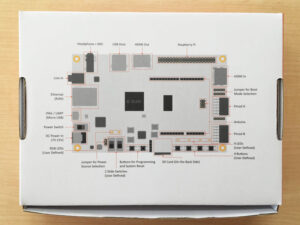

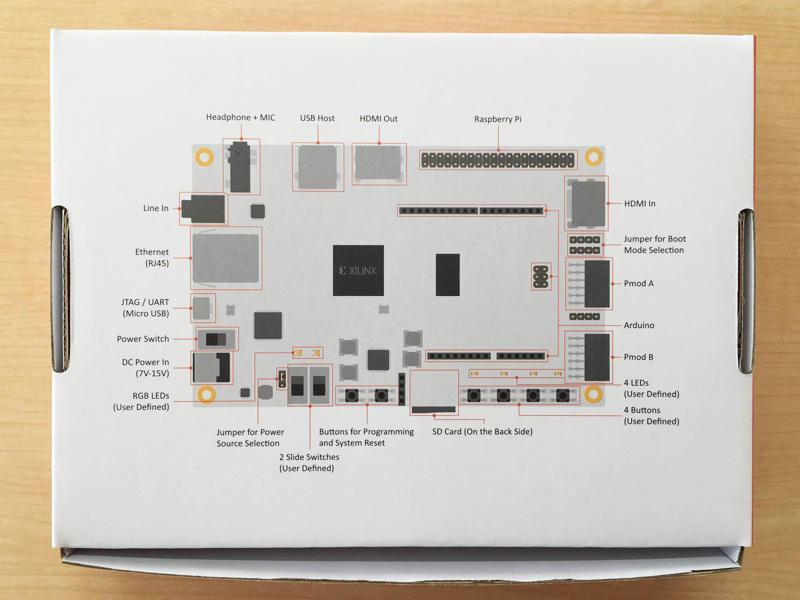

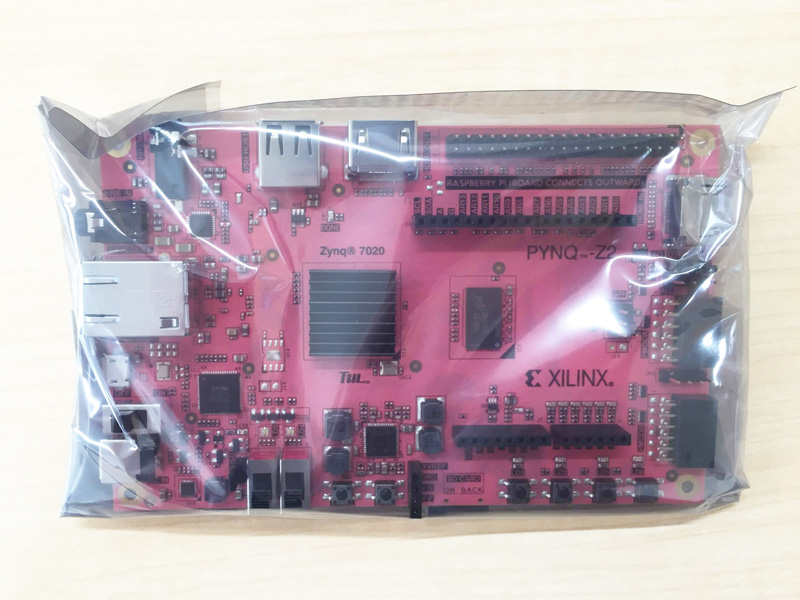

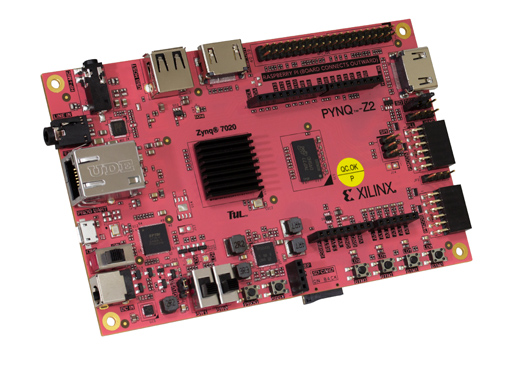

PYNQ-Z2 主な仕様 / メーカー : TUL

Device : Zynq Z7020
Memory : 512MB DDR3
Storage : MicroSD
Video : HDMI In & Out
Audio : ADAU1761 codec with HP + Mic, Line in
Network : 10/100/1000 Ethernet
Expansion : USB host (PS)
GPIO : 1x Arduino Header / 2x Pmod* / 1x RaspberryPi header*
Other I/O : 6x user LEDs / 4x Pushbuttons / 2x Dip switches
Dimensions : 3.44” x 5.51”(87mm x 140mm)

*PYNQ-Z2 RaspberryPi header shares 8 pins with 1 Pmod

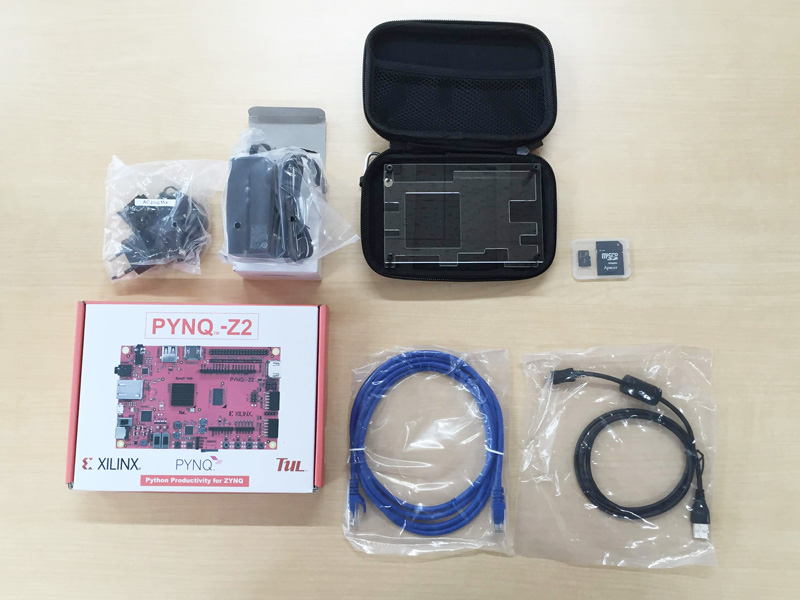

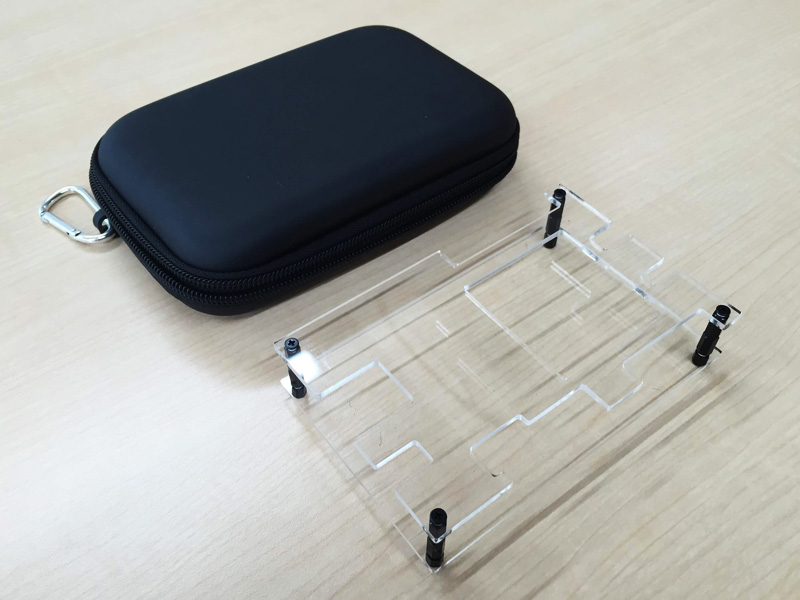

※PYNQ-Z2 ボード本体には micro USBやEthernet Cableが含まれていません。
以下のアクセサリキットを合わせてご購入いただくことをおすすめします。
