Ultra-fast Interrupter (UFI)の製品概要
UFIシリーズ（UFI75 / UFI125）は、LV124およびLV148のE10・E13テストケースに対応する、超高速電流遮断を実現するテスト機器です。
電源ラインの遮断・復帰をマイクロ秒レベルで正確に再現し、ドイツの厳格な車載規格への適合性評価を強力にサポートします。
試験電流に応じて、75A対応のUFI75と125A対応のUFI125の2モデルを用意。幅広いECU・電子機器の評価に対応可能です。
主な用途
- 車載ECU評価
- EMC耐性試験
- 電源遮断応答解析
- 信号ライン切断試験
- 自動化テストシステム構築
取り扱い製品

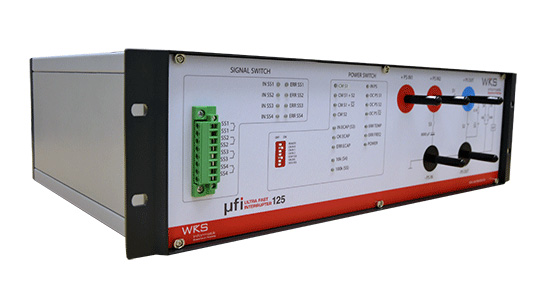

UFI125 – Current interruptions of up to 125A

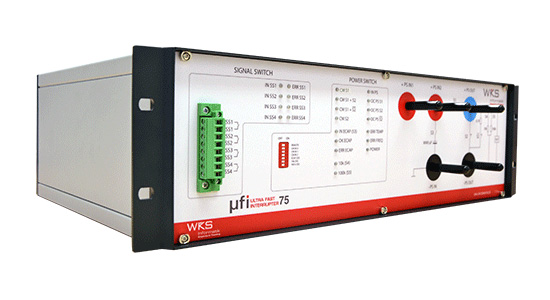

UFI75 – Current interruptions of up to 75A
Ultra-fast Interrupter (UFI)の製品仕様
各規格・テストについて
LV 124 : covers tests for electric and electronic components for use in motor vehicles up to 3,5 t with a 12V electric system
LV 148 : covers tests for electric and electronic components in motor vehicles 48V electrical system
E10 : Short interruptions (短時間停電)
E13 : Pin interruption
メーカーサイトURL
主な機能・特徴
- Every switch follows the input signal up to f < 100kHz
- Every switch has its own input trigger and can be set independently
- Every switch complies with the edge steepness and speed defined in the LV 124/LV 148 test cases
- Bus interruptions are supported for all standard buses (CAN, LIN, etc.) and BroadR-Reach (Automotive Ethernet)
- Remotely setable between the 2009 and the 2013 LV124 norms
- Remotely controllable through the RTStand SignalGeneration device
- Is delivered with a set of norm resistances for norm compliance tests

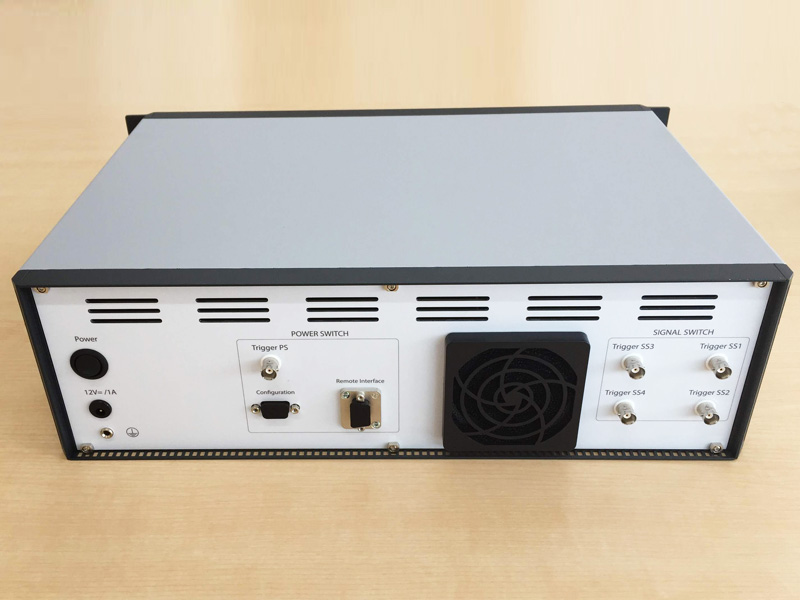

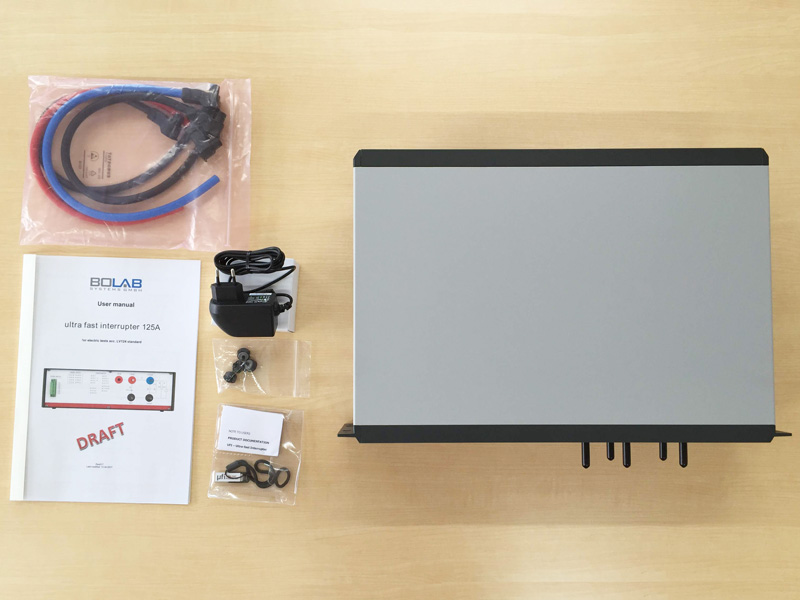

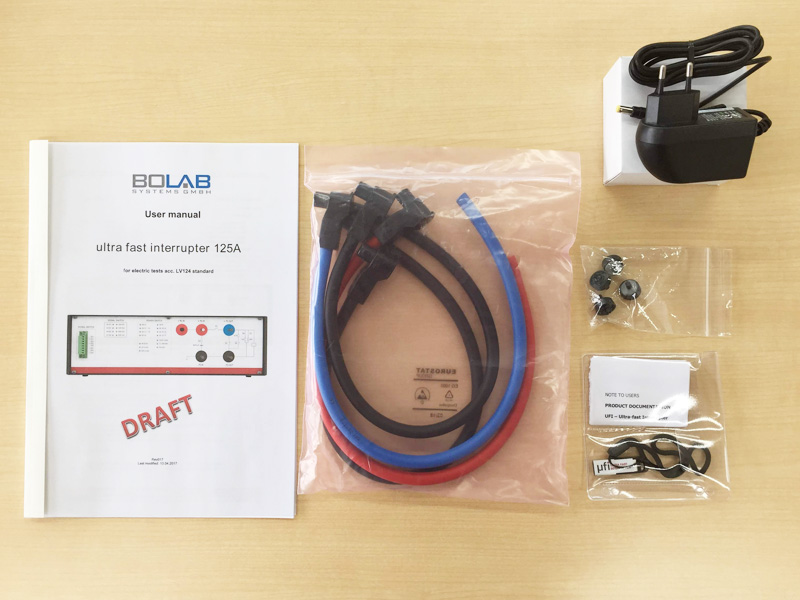

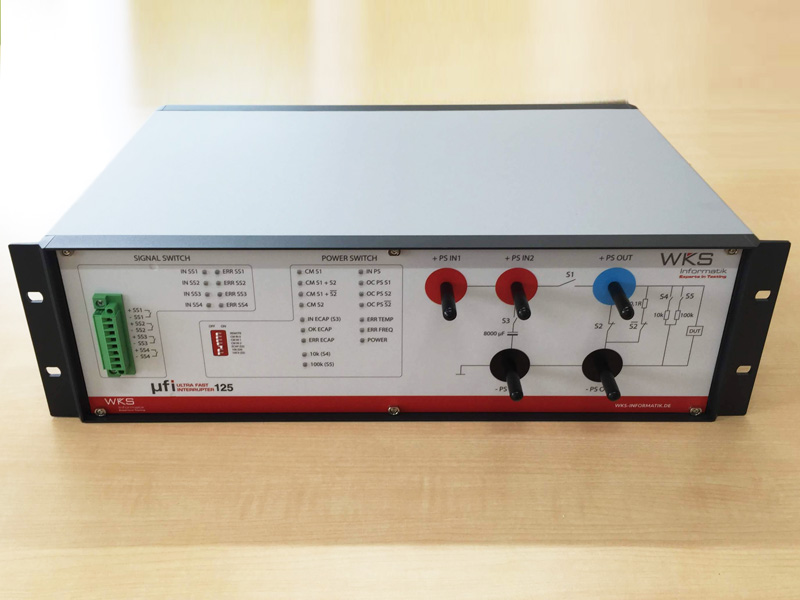

UFI125写真 （※画像クリックで拡大します）

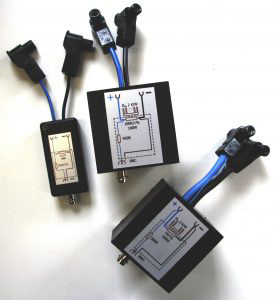

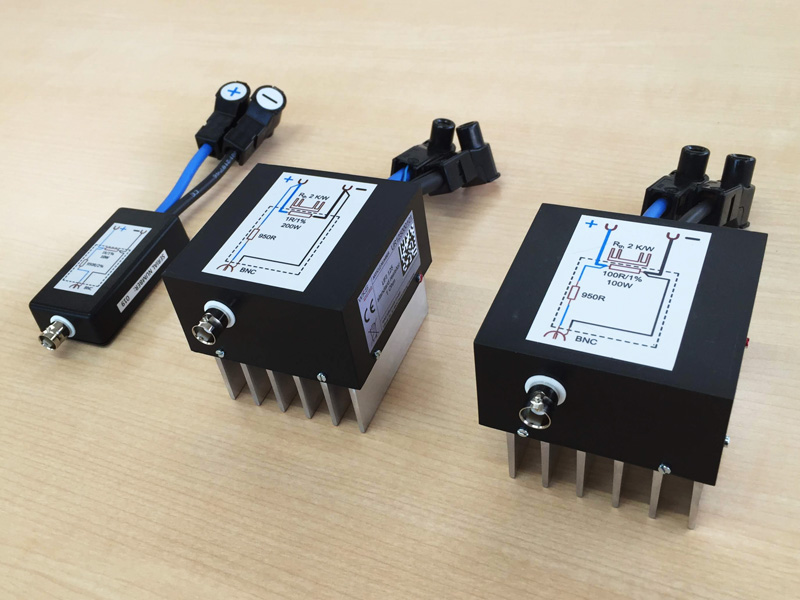

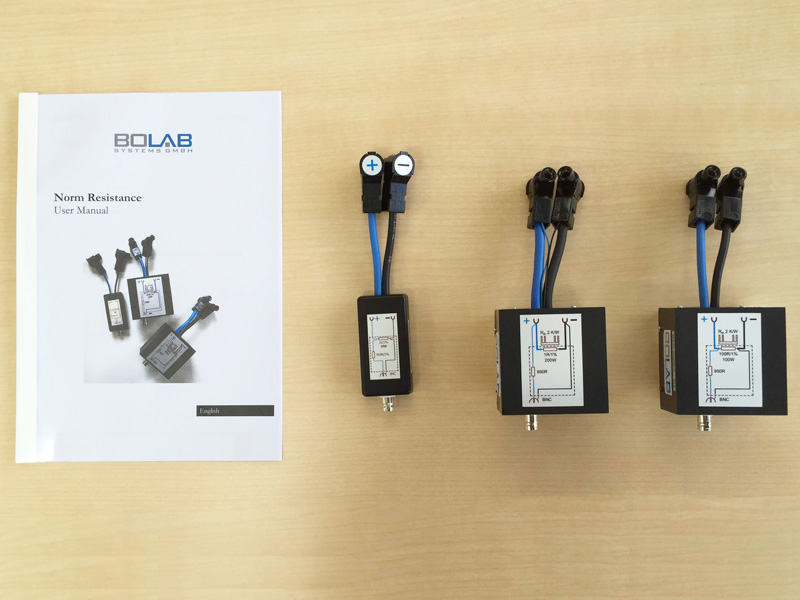

中央下・右下 : norm resistances
Ultra-fast Interrupter（UFI）とは？
UFIは、ドイツのWKS Informatik GmbHが開発した、超高速な電流遮断と復帰を制御できる専用の電子機器です。主に自動車のECU（電子制御ユニット）や車載電子機器の信頼性試験、特に電源遮断や電圧変動の再現が求められる場面で使用されます。
なぜUFIが選ばれるのか？
一般的なリレーやスイッチでは実現できないマイクロ秒単位の反応速度で電流を遮断・再供給できる点が最大の特長です。これにより、車載規格（ISO 7637、LV124、LV148など）に準拠したテストや、突発的な電源遮断を再現する高難度な試験も可能になります。
特長
- 遮断・復帰時間：数マイクロ秒の高速応答
- 対応規格：ISO 7637、LV124、LV148などの車載規格試験に対応
- 接続性：CAN / LIN / FlexRay など各種インターフェースに対応
- 制御方法：PCソフトウェア制御、外部トリガ入力、スクリプト制御
- 拡張性：複数UFIの同期動作によるシステム統合も可能
応用分野
自動車業界をはじめとした、電子機器の高信頼性が求められる産業分野において、信頼性試験・耐障害性評価を効率よく実施するためのキーコンポーネントとなります。研究開発部門や品質管理部門での導入実績も多く、試験装置の自動化や再現性向上に大きく寄与します。
検索キーワード:
UFI / Ultra-fast Interrupter / WKS Informatik / EMC試験 / ISO 7637 / LV124 / LV148 / 電流遮断装置 / 高速遮断 / 車載電子機器試験 / ECUテスト / 電源遮断シミュレータ / 車載通信 / CANテスト / FlexRay / LIN / 試験装置 / 自動化試験 / 車載規格準拠 / 電子負荷制御
