ViewMate
PCB プリント基板設計ソフトウェア

メーカー

Pentalogix Inc.

ソフトウェアあんしんプラス対象製品

海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。
あんしんプラスの詳細はこちら

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

設計・モデリングコンピュータ・周辺機器工学

タグ

電子情報通信学 PCB設計 DFM解析 PCBデータ管理ガーバービューア

ViewMateの製品概要

PCB(プリント基板)設計ソフトウェア。

ガーバー(DXF)データ、ドリルデータ、レイヤーの編集、保存が簡単に行えるソフトウェアです。上位版のViewMate Proでは、AutoCAD DXFファイルの入出力やDXF→Gerber、Gerber→DXFの変換も行えます。

主な用途

ガーバーデータの表示
PCB設計の検証
製造前データチェック
ガーバーファイルの編集
CAM処理対応

※詳細はこちら(メーカーページ)

ViewMateの製品仕様

ライセンスについて

ViewMateシリーズは、使用環境や用途に応じて柔軟なライセンス形態をご用意しています。
以下のいずれかを選択いただけます。

ライセンス形態

Computer Locked（PC固定）：特定の端末にライセンスを紐づけるタイプ
USB Dongle（USBドングル）：USBキーで複数端末間の移動利用が可能

※それぞれ「単独 / 2ユーザー / 5ユーザー / 10ユーザー」などのネットワーク対応も可能（DeluxeとProでは、「2ユーザー」の選択肢があります）

ライセンスの種類

Computer Locked
Computer Locked – 5 User Network
Computer Locked – 10 User Network
USB Dongle – Single User
USB Dongle – 5 User Network
USB Dongle – 10 User Network

エディションの種類（機能による3タイプ）

ViewMate (無料版) / 詳細(メーカーページ)

基本的なガーバーデータの閲覧に対応した無償版ビューア。ファイルの確認や簡易操作が可能です。

主な機能

Smart DFM* および ViewMate Responder を搭載
レイヤーごとの設計確認
即時見積・発注機能（オンライン連携）

ViewMate Deluxe / 詳細（メーカーページ）

編集機能が拡張された中位版。ガーバーデータの編集やパネル配置、ODB++のインポートにも対応。

主な機能

　Smart DFM* および ViewMate Communicator を搭載
　ガーバー／ドリルデータの編集・保存
　複数デザインのパネル配置
　ODB++データのインポート

ViewMate Pro / 詳細（メーカーページ）

CAM編集やDRCチェック、自動化ツールなど、製造レベルの編集・解析に対応する最上位エディション。
設計と製造の橋渡しに最適なプロフェッショナル仕様です。

主な機能

Smart DFM* および ViewMate Communicator を搭載
DXF⇔Gerber変換機能
ステンシル用アパーチャ生成
ODB++データのインポート
多彩なCAM機能を標準装備

Add-On Module(オプションモジュール)

Deluxe/Proで選択可能

PCB Analyzer
Single Design Panelizer
Pick And Place File Builder

Smart DFM について

※クリックすると、SmartDFMの詳細をご確認頂けます(メーカーページ)。
ユーザーガイドや、ビデオチュートリアルもあわせご確認ください

※ViewMate Deluxe または ViewMate Pro をすでに所有されていてアドオンモジュールのみ購入をご希望の場合は、お調べ致しますので、必要なアドオンモジュールの製品名をお知らせください。

メーカーサイトURL

https://www.pentalogix.com/

製品ラインアップ

ViewMate（無料版）
基本的なガーバーデータの閲覧に対応した無償版ビューア。ファイルの確認や簡易操作が可能
ViewMate Delux
編集機能が拡張された中位版。レイヤー操作やNCドリル編集、部品配置確認などの機能が追加
VuewMate Pro
最上位版。CAM編集機能、DRCチェック、自動化ツールなどを含む、製造現場に近いレベルの詳細な編集・解析が可能
設計と製造の橋渡しに最適なプロフェッショナル仕様

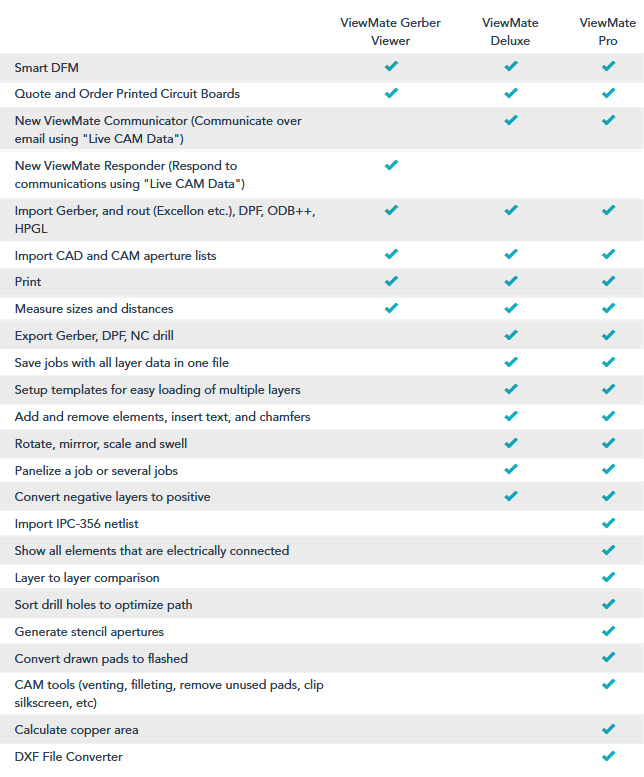

機能比較表

その他のお取り扱い商品

・CAMMaster
・ProbeMaster
・EMS Magician Deluxe

動画

検索キーワード :
ViewMate / ViewMate Pro / ViewMate Deluxe / ガーバービューワ / ガーバーエディタ / Pentalogix / PCB設計 / CAMソフト / DRCチェック / ガーバーファイル / レイヤー編集 / グラフィカルPCB編集 / NCドリル編集 / Design for Manufacturability / プリント基板 / RS-274X / CAMMaster / ProbeMaster / PCB検査ツール / 製造前検証
