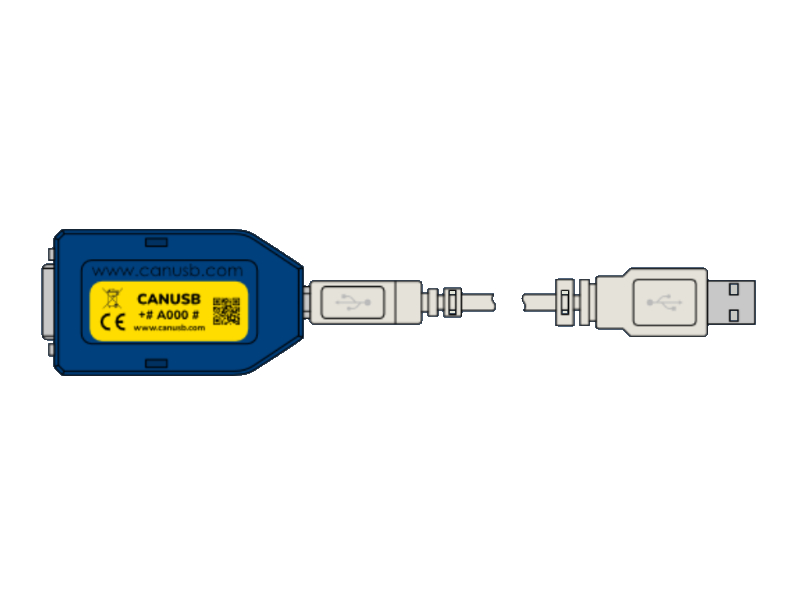

CANUSB / CAN232 | LAWICEL社製 CAN通信 アダプタ

CAN接続のための信頼性の高いソリューション
CANUSB は、PCのUSBポートに接続するだけですぐにCAN接続が行えるツールです。
またCAN232 は、PCのCOM(RS232C)ポート または組込みシステムのRS232ポートに接続するだけで CAN通信が行えるツールです。

なおCANUSB ならびに CAN232 の送受信は、標準のASCIIフォーマットで行えます。

CANUSBは製品形状が変更となりました (2017.10月)
製品機能については変更はございません。
メーカーによる詳細アナウンスはこちら

CANUSBの主な用途
- 自動車および車両システムの診断とデバッグ
- 自動車のECU(エンジンコントロールユニット)プログラミング
- センサーデータの監視および記録
- 通信プロトコル解析とモニタリング
- 自動車および車両の組み込みシステム開発およびテスト

CAN232主な用途
- 車両モニタリングのためのシリアルインターフェイス
- 車両コントロールのためのシリアルインターフェイス
- 作動確認のためのインターフェイス
- フレキシブルなデータロギングインターフェイス
- 車載機器のプログラミングインターフェイス

※これらの用途は機能や特性によって実現され、
車両および関連するシステムでのデータ通信や制御に利用されます

検索キーワード:
シリアル通信プロトコル / CAN Tools

メーカー
LAWICEL AB
https://www.canusb.com/

CANUSB / CAN232 | LAWICEL社製 CAN通信 アダプタの取り扱い商品の一例

商品名 納品方法 納期 価格
CANUSB 弊社より配送 在庫あり、即納です お問い合わせください
CAN232 弊社より配送 お問い合わせください お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

CANUSB / CAN232 | LAWICEL社製 CAN通信 アダプタの商品説明


CANUSB / 詳細(メーカーページ)

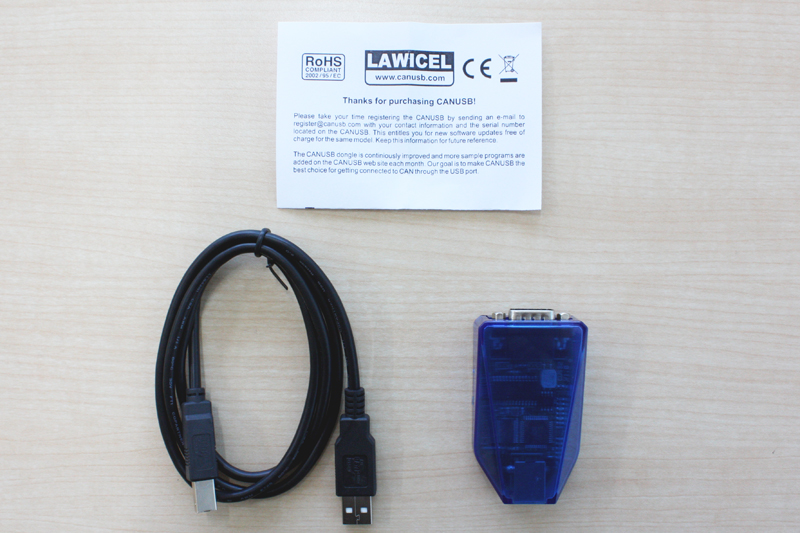

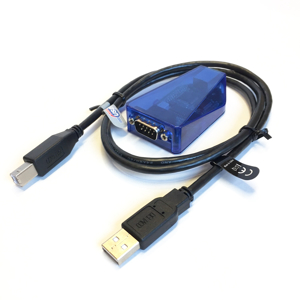

製品形状変更に伴いUSBケーブルが一体型から着脱式へと変更となりました。
ユーザーさまのご用途に合わせてお好きな長さのUSBケーブルをご利用いただけます。
なお弊社よりご提供するセットに付属するUSBケーブルの長さは1mです。

サイズ(LxWxH): 55 x 36 x 16 (mm)
重量: 70 g

【 仕様 】
・Can handle up to 1Mbit/s CAN bitrate
・Industrial Temp range -40C to +85C
・USB 2.0 Full Speed, uses FTDI FT245RL
・NXP/Philips SJA1000 CAN Controller running at 16Mhz
・NXP/Philips 82C251 CAN Tranceiver (ISO 11898-24V)
・Compliant to CAN 2.0A (11bit ID) & CAN 2.0B (29bit ID)
・Supports RTR frames
・32 CAN frames deep FIFO buffer for incomming frames
・Time Stamp (optional) in mS for incomming frames
・CAN connection according to CiA DS102-1 standard
・Power supplied via USB
・Free Interface DLL (32 and 64bit) or low level Ascii Commands API
・Supports Windows 7, 8 and 10
・Free Windows USB driver available (32 & 64bit)
・Free Linux FTDI USB driver available
・Free MacOS FTDI USB driver available
・Green LED for CAN activity
・Red LED for CAN error activity
・Firmware updatable via USB
・CE, RoHS & WEEE Compliant

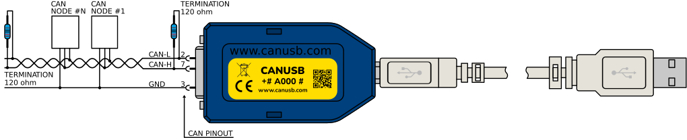

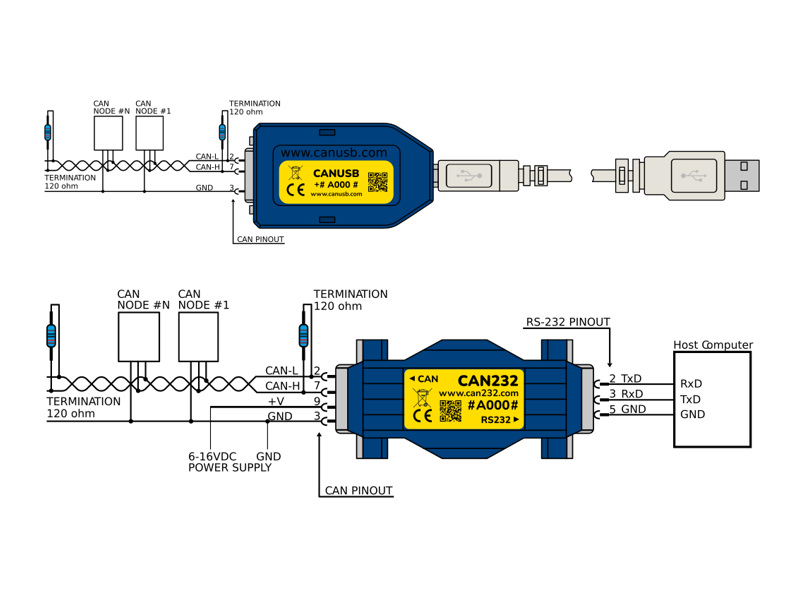

【接続方法】

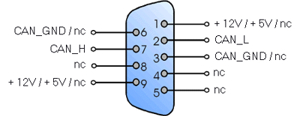

【ピン配列】


ピンアサインメントはCiA DS102に準拠
USB給電のため、外部接続不要
CAN side is DB9 Male

C, C++, Visual Basic 6, Delphi, LinuxなどのCANUSB用のサンプルプログラムは
こちら(メーカーページ)よりダウンロード頂けます

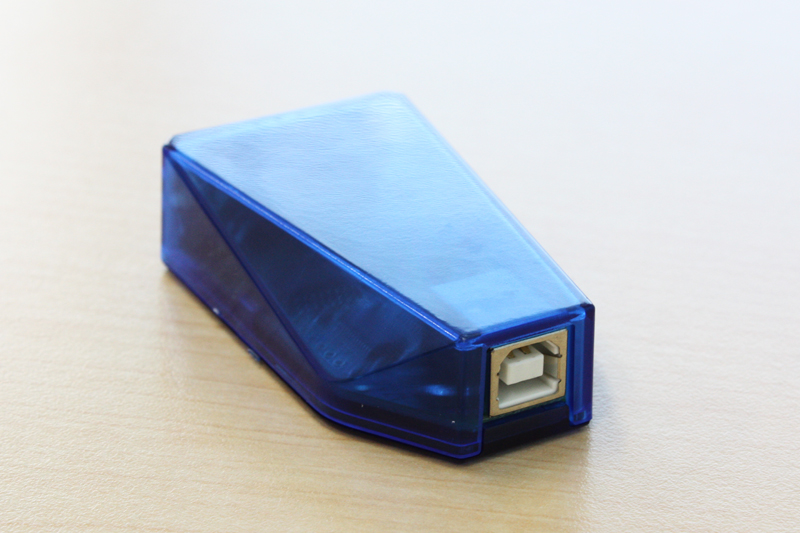

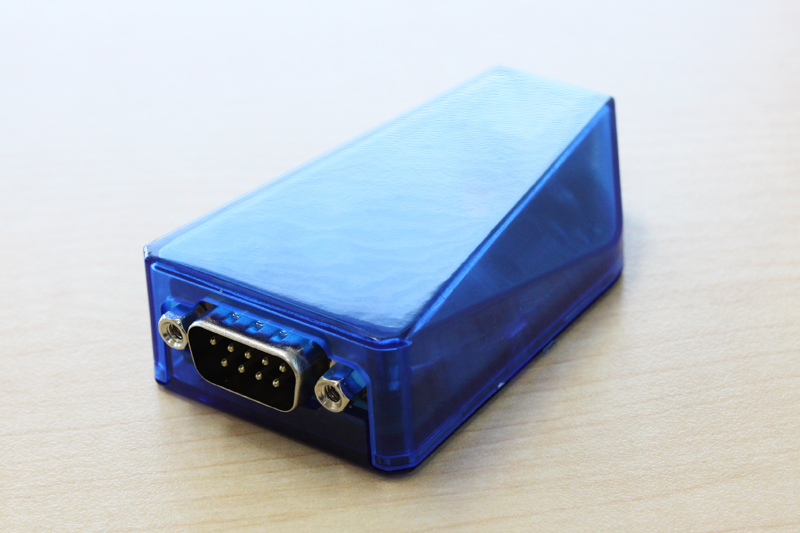

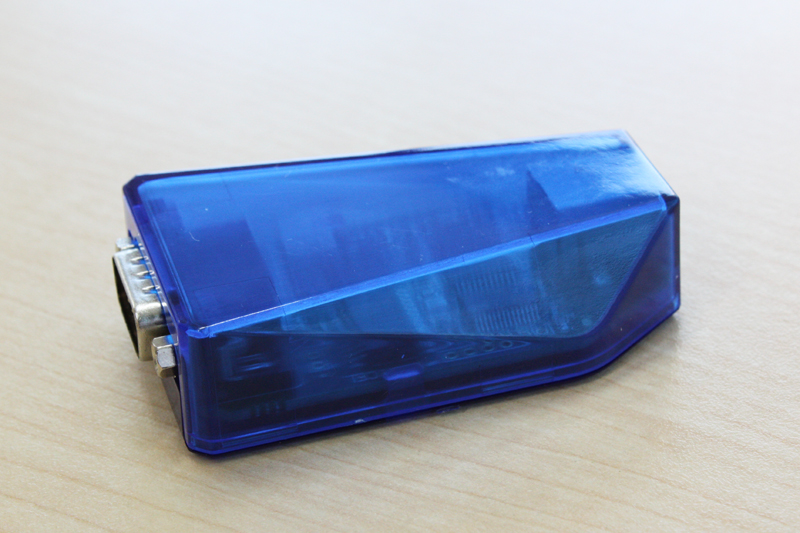

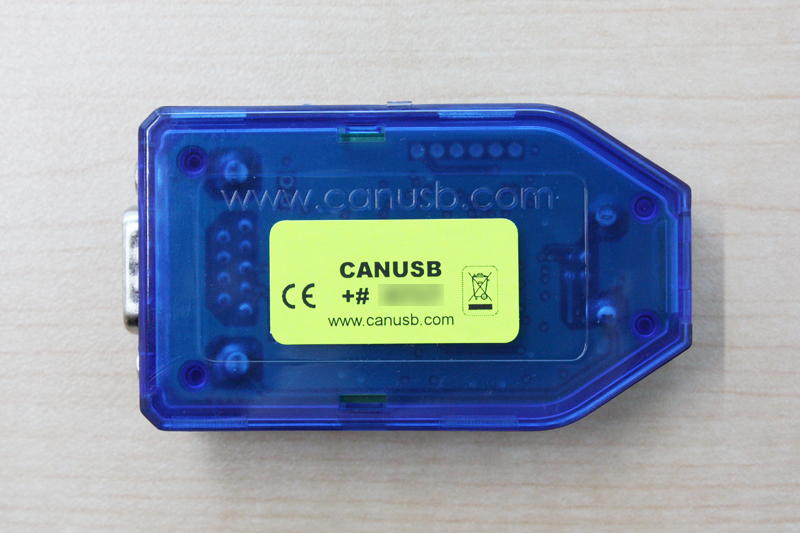

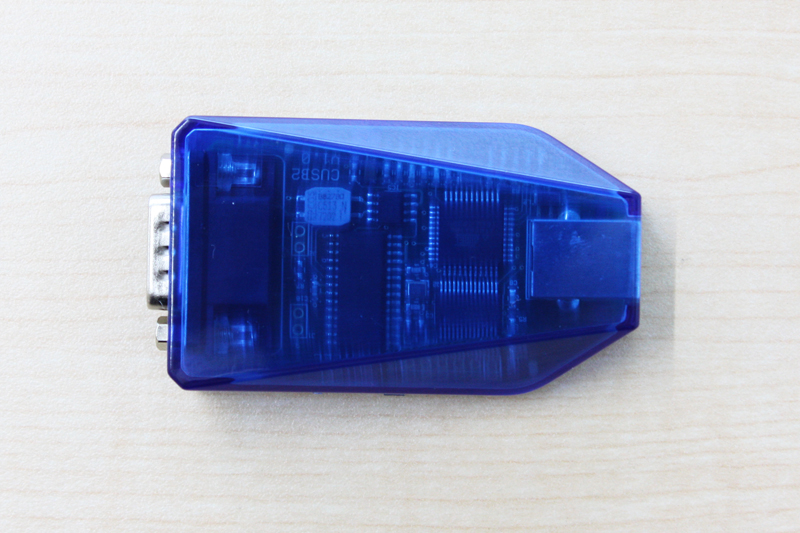

CANUSB 製品写真 ※画像クリックで拡大します

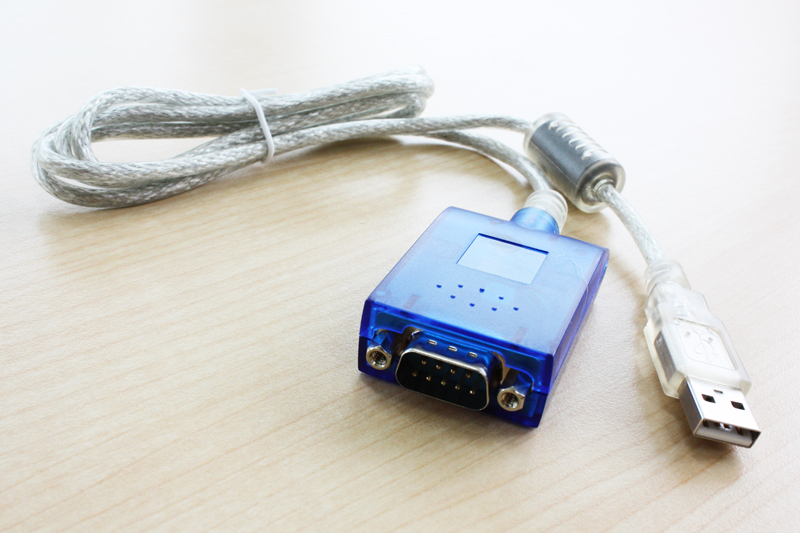

旧モデル:


--------------------------------------------------------------------

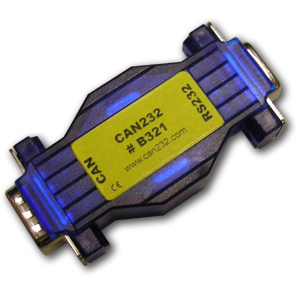

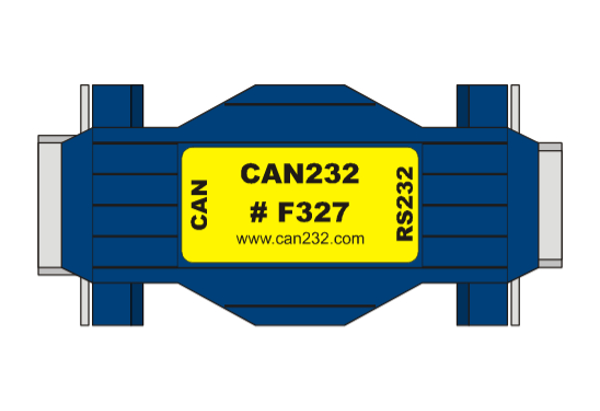

CAN232 / 詳細(メーカーページ)

サイズ(LxWxH): 68 x 31 x 16 (mm)
重量: 30 g

【 仕様 】
・Can handle up to 1Mbit/s CAN bitrate, though not at 100% busload!
・Industrial Temp range -40C to +85C
・Philips SJA1000 CAN Controller running at 16Mhz
・Philips 82C251 CAN Tranceiver (Fully Compatible with ISO 11898-24V)
・Compliant to CAN 2.0A (11bit ID’s) and CAN 2.0B (29bit ID’s)
・Supports RTR frames
・Supports “Listen Only Mode”
・32 CAN frames deep FIFO buffer for incomming frames
・Time Stamp (optional) in mS for incomming frames
・CANbus connection according to CiA DS102-1 standard
・Standard DB9 RS232 connection, TXD, RXD, GND (NO TTL LEVELS!)
・Power supplied via CAN connector pin 3 & 9 (6-16VDC)
・Power consumption is less than 70mA at 12VDC
・Green LED for CAN activity
・Green LED for RS232 activity
・Red LED for CAN error activity
・Yellow LED for operational status
・Firmware updatable via RS232
・RS232 side is Master side
・CE, RoHS & WEEE Compliant

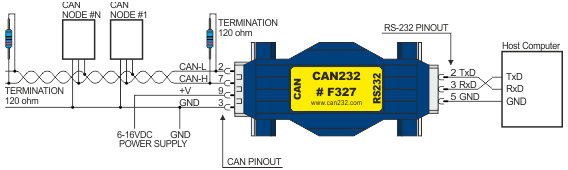

【接続方法】


【ピン配列】


ピンアサインメントはCiA DS102に準拠
Power Supply: +Vin(6-16VDC) at pin 9 and GND at pin 3
CAN side is DB9 Male
RS232 side is DB9 Female

C, C++, Visual Basic 6, Delphi, LinuxなどのCAN232用のサンプルプログラムは
こちら(メーカーページ)よりダウンロード頂けます
