Sap Flow Sensors SF-4M / SF-5M

表示されている大きな画像をクリックすると、さらに詳細な画像をご覧いただくことが出来ます。

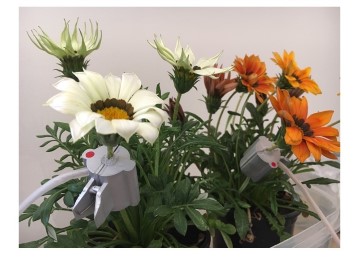

果実や花の葉柄や細い茎用の樹液流計測センサー
Sap Flow Sensors SFタイプは、植物の水や養分の通路である葉柄や茎、小花柄(直径10mm未満)の樹液の流れを測定・監視するためのセンサーです。

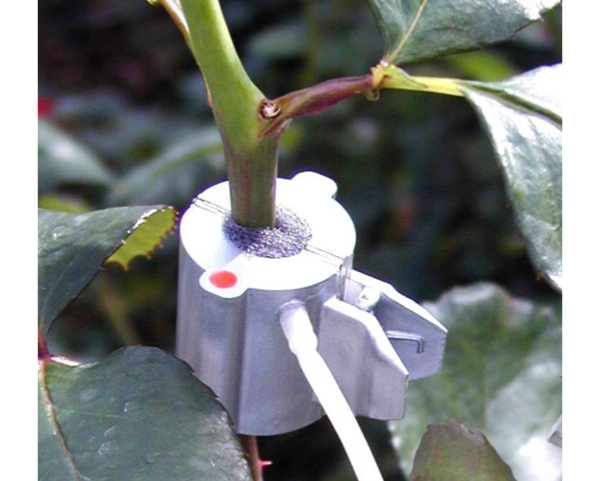

このセンサーは、茎や葉柄の内部に浸透する方法ではなく、茎などを外側から包み込むシリンダータイプのため、植物を痛めません。

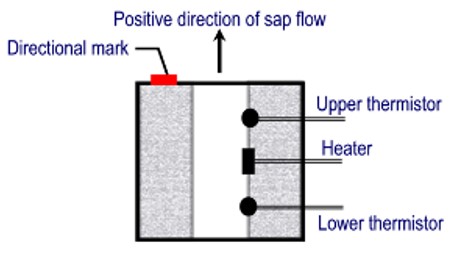

シリンダー内部には、小型のヒーターと、ヒーター上下部に温度センサーがあります。小型のヒーターに電力を供給することで、 茎の一部を周囲より2~3度ほど温め、樹液流量と蒸散速度を得るための出力信号を測定し、データ分析に役立てます。

上記製品のほか、edaphic scientific社の環境調査・モニタリング等の計測機器のお問い合わせの際には、 ご希望の製品名をお知らせください。

検索キーワード:
Sapflow sensor / サップフローセンサー / 樹液流センサー / 樹液流速センサー / ラップアラウンド / 樹液流計測器 / フラックス / 生長


※お知らせ※ (2020年10月追記)
Sap Flow Sensors SF-4M / SF-5Mは、現在新型コロナウイルスの影響により半年ほど生産を停止しています。

ご希望がございましたら、代替品を案内いたしますため、下記項目をお知らせください。

- 測定対象の種について
- 測定対象の茎や幹の直径

また再販の見通しが立ちましたら、本ページにてお知らせいたします。


メーカー
edaphic scientific
https://www.edaphic.com.au/

取り扱い商品の一例

商品名 納品方法 納期 価格
Sap Flow Sensors (SF-4M) 弊社より配送 お問い合わせください お問い合わせください
Sap Flow Sensors (SF-5M) 弊社より配送 お問い合わせください お問い合わせください
ES-SYS-0 (データロギングシステム) 弊社より配送 お問い合わせください お問い合わせください
Fruit Dendrometer (※測定範囲 or 型番をご指定下さい) 弊社より配送 お問い合わせください お問い合わせください

今すぐお見積り

ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。

商品説明

【ご案内製品の一例】


樹液流量センサー SF-4M / SF-5M ( 詳細はこちら )

仕様:

SF-4M:
- センサーのサイズ:30 x30 x40 ㎜
- 推奨する幹の直径:1 ~ 5 mm

SF-5M:
- センサーのサイズ:30 x35 x40 ㎜
- 推奨する幹の直径:4 ~ 10 mm

SF-4M / SF-5M 共通:
- 測定範囲: < 3 ml / h1 (* 樹液流量 = 蒸散量(単位:体積(重さ)/時間 )
- 出力: 標準 0 ~ 2 VDC, linear(Optional) 4 ~ 20 or 0 ~ 20 mA
- 供給電圧: 10 ~ 30 VDC @ 1W max
- 加熱電力(標準): 30 mW
- ウォームアップ時間: 5 分
- 動作温度: 0~50℃

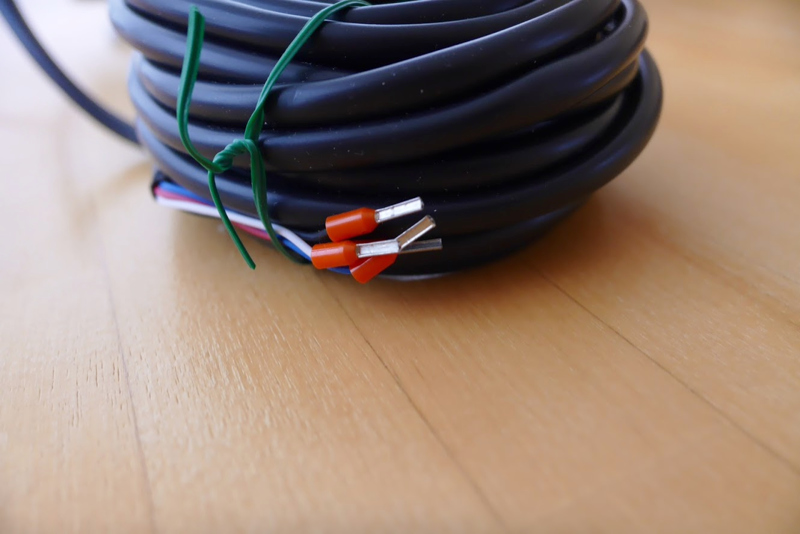

- 3芯ケーブル(電源、接地、データケーブル)を備えたセンサーのみ

注意事項:
SFタイプのセンサー( SF-4M/SF-5M )は、外部からの熱に敏感なため、
2~3層のアルミ箔での保護を推奨しています。
最大樹液流量はの推定上限は、約 3 ml/h です。
センサーの取り付け位置は、最大樹液流量の制限値を超えないように
配置する必要があります
(センサーの上の葉の面積が約150平方センチメートルを超えない)。
このため、葉柄は、計測に適した場所の1つです。
植物は急速に成長しますので、定期的なメンテナンス
(センサーの取付位置の変更)が必要です。


※Sap Flow Sensor のご利用には、データロガーが必要です。
推奨品のひとつ、データロギングシステム「ES-SYS-0」を
併せてご購入いただくことも可能です (別売・下記詳細)。

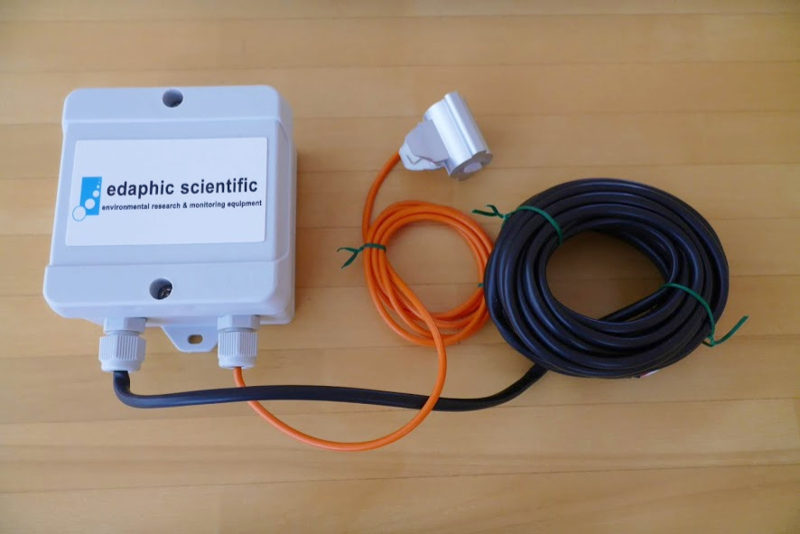

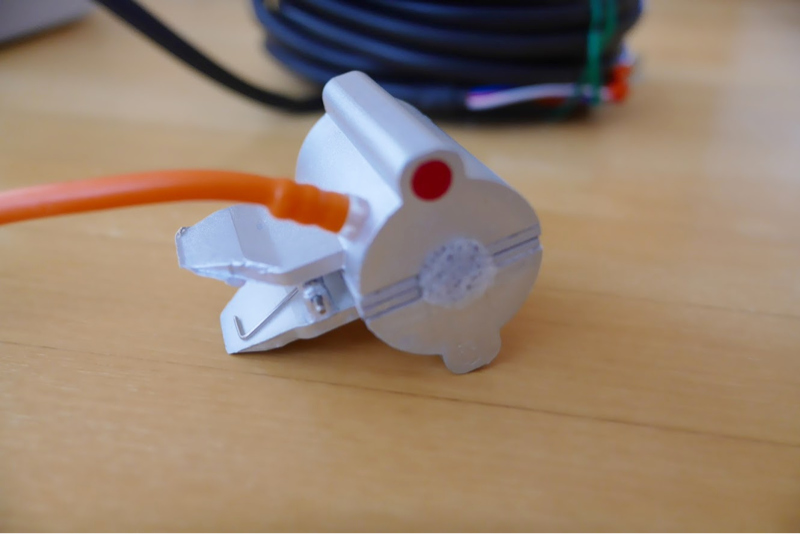

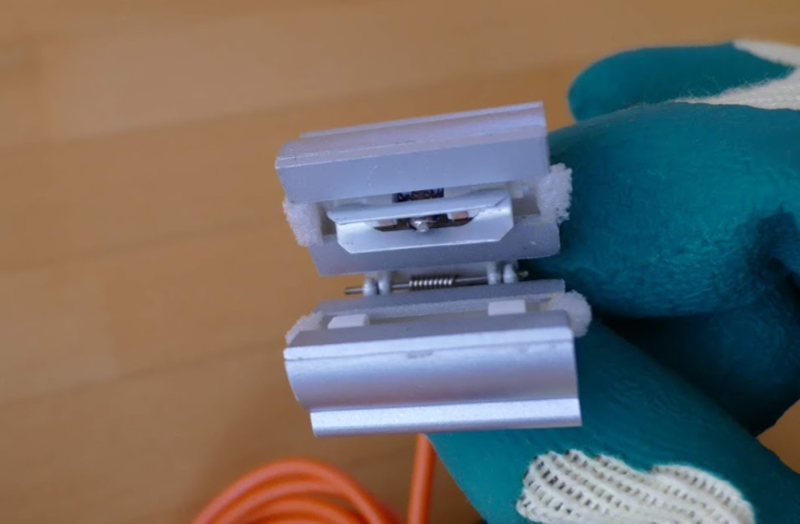

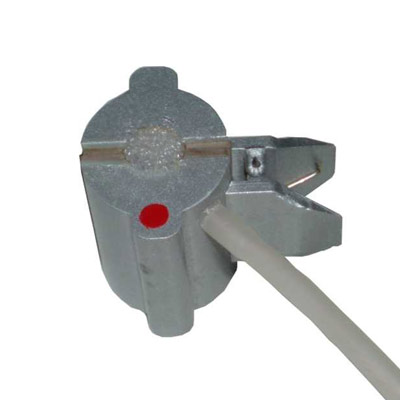

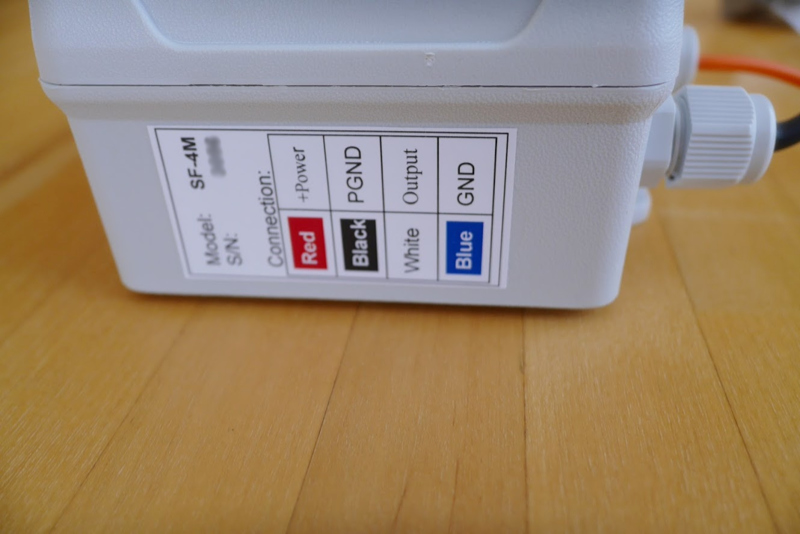

Sap Flow Sensor SF-4M 外観写真 (クリックで拡大します)



-----------------------------------------------------------------

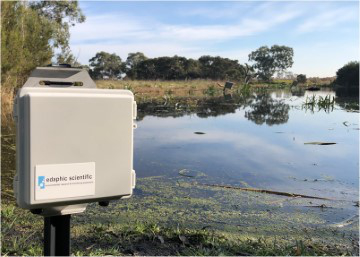

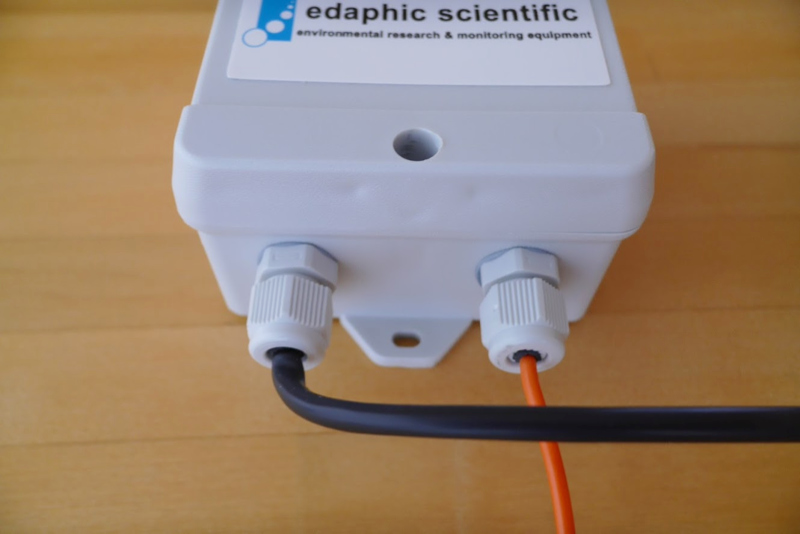

データロギングシステム ES-SYS-0 ( 詳細はこちら )

SDI-12センサー用データ収集システム(エントリーモデル)。
耐候性のあるデータロガーで、モデムが内蔵されているためネットワーク経由でのアクセスも可能。
SFタイプのセンサー( SF-4M/SF-5M )向けにプログラム、配線済み。

仕様:

- Analog sensors: 4 voltage or 4..20mA
- Digital sensors: 6 to 12 SDI-12
- Implexx Sap Flow Sensors: up to 6
- Built-in solar panel regulator
- Built-in modem

※装置を温室で使用する場合は、主電源に接続できます(100V to 12VDC adaptor)
屋外でのご利用を検討されている場合は、別途ご相談ください


-----------------------------------------------------------------


デンドロメータ( 詳細はこちら )

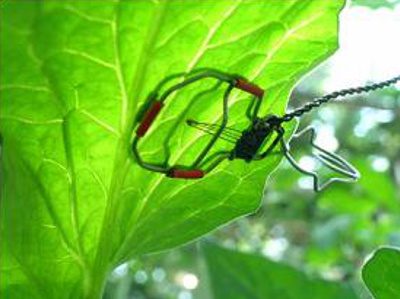

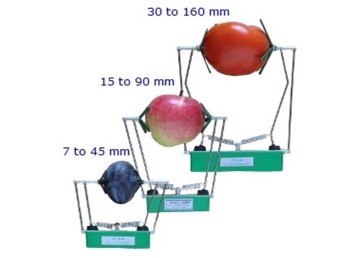

Fruit Dendrometer は、果物の生長量を計測するセンサー

仕様:

- Select from 0-2V, 4..20mA or SDI-12 output. 1.5 W max

- 測定範囲
FI-LT: 30~160 mm
FI-MT: 15~ 90 mm
FI-ST: 7 ~ 45 mm

- Sensitivity (mV/mm)
FI-LT: 15.4
FI-MT: 26.7
FI-ST: 52.6

- 動作温度: 0~50℃
