Cell Voltage Monitor CVM32A / CVM24P / TEVOMET

水素燃料電池スタック 研究 応用 制御 ユニット

kolibrik社の製品

Low power measurement: 低電力測定

Pico Potentiostat … ポテンショスタット

CVM32A … 水素燃料電池スタック用に設計されたCVMシステム^*

CVM24P … 水素燃料電池スタック用に設計されたスタッカブルCVMシステム^*

USB meters … 簡易USB電圧計

Tevomet … マルチチャンネルタイプの温度および電圧モニタ

* セル電圧モニタ(CVM = Cell Voltage Monitor)システム

お取り扱いの一例

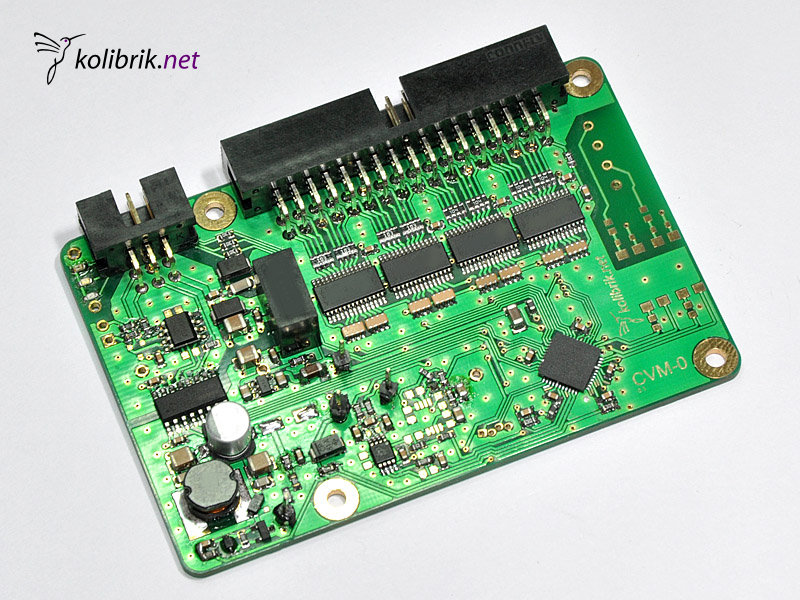

CVM32A / 詳細(メーカーページ)

アプリケーション向けの費用対効果の高いソリューション

主な仕様

• 32 channel per board
• Basic channel voltage range ±1.5 V
• Maximum voltage span of all channels is 34 V
• Multiple boards can be chained for > 32 cell stack, connector for easy adjacent cell chaining
• Resolution 1 mV (12-bit)
• Input impedance > 100 MΩ
• Sample rate 100 sps
• Cell connection via 34-pin IDC connector
• Compatible with all other Kolibrik.net modules
  …KMS, DIN-rail I/O modules, Tevomet等、通信バスXC2/RS485と互換性有
• IO (1x digital output, 1x digital input)

カスタマイズ

• 最大3xの光絶縁入力または出力
• 追加の光絶縁UART
• 異なるチャネル電圧範囲
• カスタマイズされた通信プロトコル
• 1kspsまでのより高いサンプルレート

接続例

• 12/24V DC用の電源モジュール
• USB-シリアル(RS232)インターフェイス
• Rasphberry Pi との接続

アプリケーションの例

• 水素燃料電池テストスタンド
• 水素燃料電池アプリケーションの監視
• 制御システム

関連製品(キット)

CVM32Aモジュールをベースとしたキット。

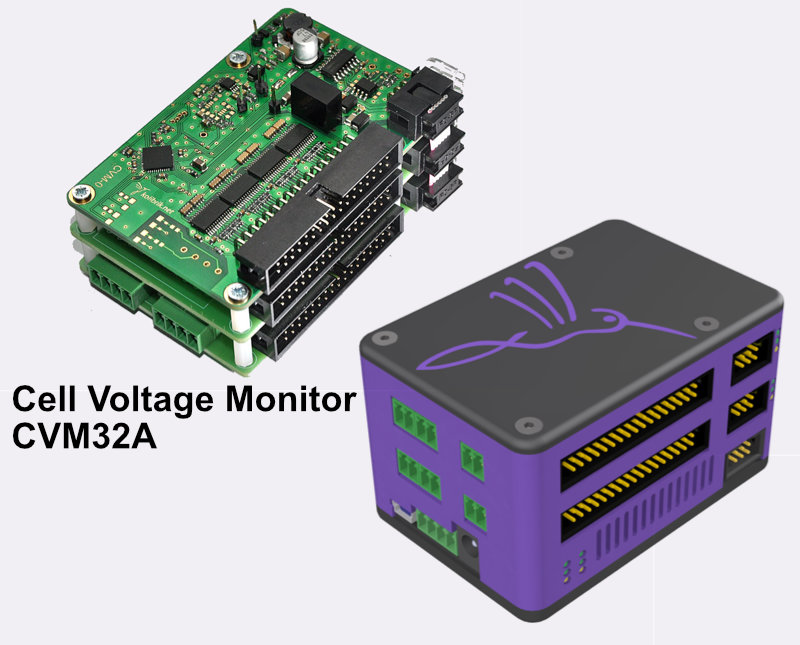

CVM32Aのスタック例(3層)

CVM-Kit32A

Power source KMS-PWR, 1x CVM-32: 32 channels total, 1x output, 1x input 24V, Assembled kit

CVM-Kit64A

Power source KMS-PWR, 2x CVM-32: 64 channels total, 2x output, 2x input 24V, Self-assembled kit

CVM-Kit160A

Power source KMS-PWR, 5x CVM-32: 160 channels total, 5x output, 5x input 24V, Self-assembled kit

CVM-Ext32A

Extension for assembly kit, 1x CVM-32: 32 additional channels, 1x output, 1x input 24V

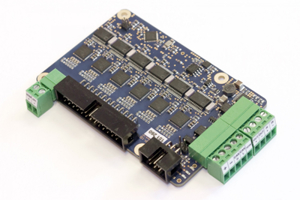

CVM24P / 詳細(メーカーページ)

水素燃料電池の研究やテスト、精密なアプリケーション、自動車対応ソリューション

主な仕様

• 24 channels per one CVM24P module
• Channel voltage range -5V to 5V , can be extended
• Multiple modules can be chained to get more channels
• A/D converters resolution 24-bit
• Input impedance >= 1 MΩ
• Sample rate up to 500 sps
• Cell connection via 26-pin IDC connectors
• Compatible with all other Kolibrik.net modules (詳細はこちら)
• XC2/RS485 bus, CAN bus, MODBUS RTU (開発中)
• Stand alone or component of Compact Modular System and FC Stack Control System
• IO (1x digital output, 1x digital input)

アプリケーションの例

• 水素燃料電池テストスタンド
• 水素技術・水素燃料電池・電解槽の研究、および制御システム
• 自動車対応ソリューション

関連製品(キット)

CVM24Pモジュールに基づいたキット。
USBインターフェースを備えたPC、RS485バス、CANバスを使用してPLCに直接接続できます。

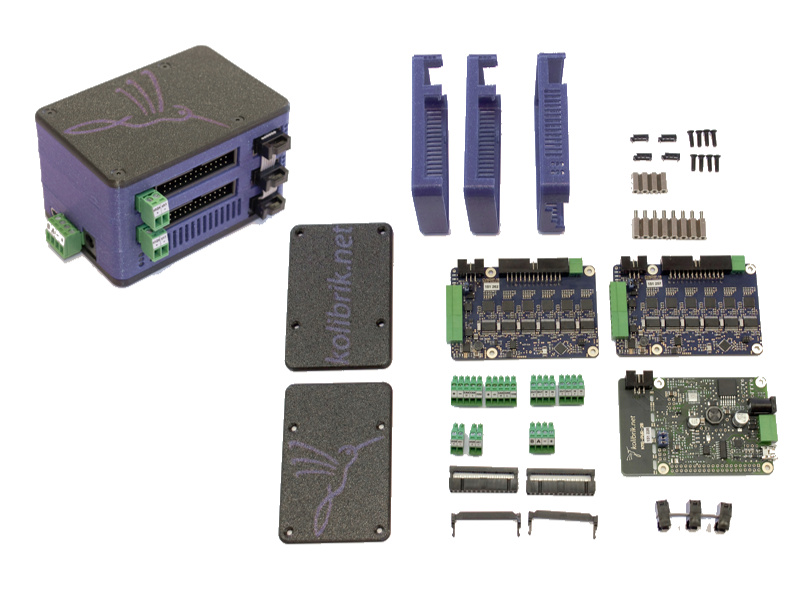

CVM-Kit48P(左の画像)

USB & power module KMS-PWR; 2x CVM24P module: 48 channels total, 2x output, 2x input 24V; Self-assembly kit

CVM-Kit120P(中央の画像)

USB & power module KMS-PWR; 5x CVM24P module: 120 channels total, 5x output, 5x input 24V; Self-assembly kit

CVM-Ext24P(右の画像の中段)

Extension for kits; 1x CVM24P: 24 additional channels, 1x output, 1x input 24V

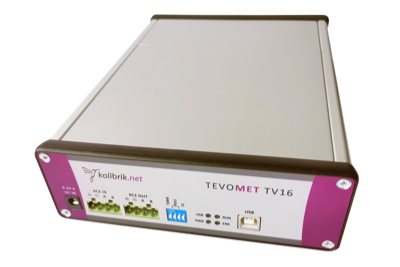

TEVOMET / 詳細(メーカーページ)

マルチチャンネルの温度および電圧モニタ

製品の特徴

• 幅広い温度センサを備えた温度計
• 燃料電池スタック、バッテリー監視用の正確な電圧計
• 16または32チャネルの絶縁型A/Dコンバータ(ADC, Analog-to-digital converter)

主な仕様

• 16 independent channels for temperature sensors and voltage measuring
• Multiple order of magnitude input voltage range
• Most common temperature sensors:
  … Thermocouples, built in precise cold junction compensation
  … RTD sensors (Pt100, Pt1000)
• Each channel is galvanically isolated
• Adjacent channels can be connected internally to common potential
• Multiple TEVOMETs can be chained through internal bus up to total 160 channels
• Multiple communication options with – Ethernet, USB, RS-485
• Simple open protocol

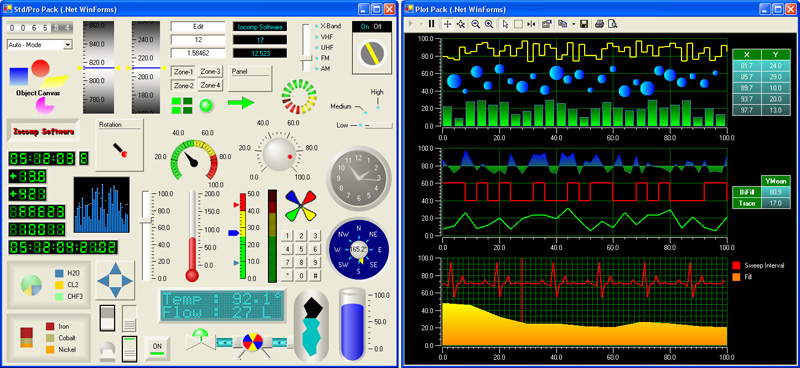

• PC monitoring software
• LabView drivers

On-demand modification options:
– additional communication protocols – built-in display – custom algorithms など

アプリケーションの例

• 燃料電池スタックの監視
• バッテリーの監視
• 実験装置
• テストの自動化 等

Kolibrik社のその他の製品のお取り扱いについても、お気軽にお問い合わせください
