SmartSoloの製品概要

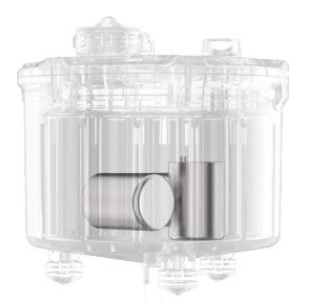

困難な環境でも自律的に動作する信頼性の高い小型のジオフォン(高感度受振器、地震計) DT-SOLO をコアとしたスマート地震センサ。
世界で最も多くの販売台数 (55万台以上) を誇る地震センサで、 IRIS (米国地震学連合) や、東京大学、東北大学、九州大学でも採用されています。

SmartSoloは、モバイルインターネット時代の成熟した高信頼性と低消費電力の技術を最大限に活用し、機能や構造を可能な限りシンプルに保ちながらも、精度の高い地震データを記録する機能が備わっています。

また「波=高忠実度信号」「いつ=正確な観測時間」「どこ=GPS高精度測位」に焦点をあて設計されており、高密度地震観測システムとして費用対効果の高い運用も期待できます。

SmartSolo社のスマート地震センサは、エネルギー (石油・ガス)、鉱物の探査、地球物理学的調査のエンジニアリング、地震の監視、および地球物理学的科学研究など、さまざまなアプリケーションで活用されています。

主な用途

地震動の観測・計測 / リアルタイム検知
地震予知の研究 / 地震前兆現象検知
地盤 liquefaction の検知
建物の耐震診断 / モニタリング
インフラの地震モニタリング / 緊急点検

主な特徴

小型軽量 / 設置が容易
低消費電力 / 長期モニタリング可
高精度検知 / 微小地震もキャッチ
無線通信機能 / リアルタイム監視
クラウド連携 / ビッグデータ解析

SmartSoloの製品仕様

IGU-16HR 3C / IGU-BD3C-5 仕様比較表 (3軸地震計)


	IGU-BD3C-5 / IGU-BD3C-5 LC (Low Capacity)	IGU-16HR 3C
Seismic data channel(s)	3	3
ADC Resolution	32 bits	32 bits
Sample Intervals	0.25, 0.5, 1, 2, 4, 8, 10, 20 ms	0.25, 0.5, 1, 2, 4, 8, 10, 20 ms
Preamplifier Gain	0dB ,6dB	0dB to 36dB, in 6dB steps
Acquisition Performance	0.2Hz ~ 150Hz	5Hz DT-SOLO Sensor
Waterproof	IP68	IP68
Data Storage	64-128GB	64GB
Operating Life@25℃	30 days Continuous @ 2ms (IGU-BD3C-5) 17days Continuous @ 2ms (IGU-BD3C-5 LC)	30 days Continuous @ 2ms
Charging Time	7.5H	6H
GPS Time Standard	1ppm	1ppm
Timing Accuracy	±10μs, GPS Disciplined	±10μs, GPS Disciplined
GNSS Mode	GPS	GPS
System Dynamic Range	140dB	145dB
Frequency Response	0~1652Hz @0.25ms	0~1652Hz @0.25ms
Input Resistance	fixed	fixed
Built-In Sensor	〇	〇
Wireless Communication	Bluetooth	–
External Power supply	〇	〇

IGU-16 / IGU-16HR 仕様比較表 (1軸地震計)


	IGU-16HR	IGU-16
Seismic data channel(s)	1	1
ADC Resolution	32 bits	32 bits
Sample Intervals	0.25, 0.5, 1, 2, 4 ms	1, 2, 4 ms
Preamplifier Gain	0dB to 36dB, in 6dB steps	0dB to 24dB, in 6dB steps
Waterproof	IP68	IP67
Data Storage	8-32GB	8-32GB
Operating Life@25℃	35 days @1ms continuous	50 days @ 1ms continuous
Charging Time	3.25H	3.25H
GPS Time Standard	1ppm	1ppm
Timing Accuracy	±10μs, GPS Disciplined	±10μs, GPS Disciplined
GNSS Mode	GPS	GPS
System Dynamic Range	145dB	140dB
Frequency Response	0~1652Hz @0.25ms	0~413Hz @1ms
Built-In DT-Solo Sensor	5Hz & 10Hz Optional	5Hz & 10Hz Optional
Input Resistance	fixed	fixed
Wireless Communication	–	–
External sensor	–	–

メーカーサイトURL

https://smartsolo.com/

ユースケースご紹介

取り扱い製品

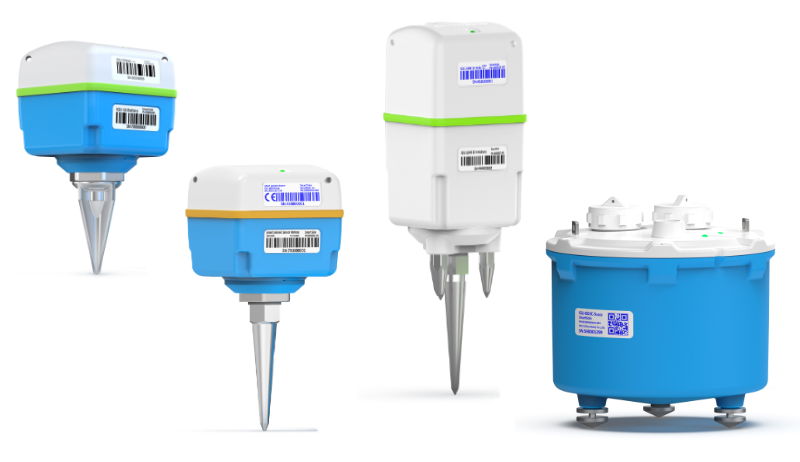

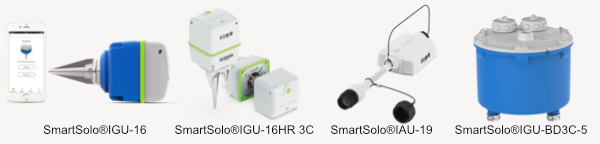

SmartSolo 社の IGU (Intelligent Geophone Unit) のうち、メインモデルである 4機種をご紹介します。
また SmartSolo社では、IGU だけでなく、IAU (Intelligent Accelerometer Unit) や IMU (Intelligent Motion Unit) も開発・販売しています。
ご希望の製品がございましたら、製品名やURL、型番等をお書き添えの上、お気軽にお問い合わせください。

なお SmarSolo のご利用にはフィールド機器、ソフトウェアライセンスなどが必要です。
詳細につきましては、別途お問い合わせください

IGU-BD3C-5 / ZXYの3軸方向の地震波を検知する、広帯域統合型地震計

IGU-16HR 3C / ZXYの3軸方向の地震波を検知する、スマート地震センサー

IGU-16HR / Z軸方向の地震波を検知する、高分解能なスマート地震センサー

IGU-16 / Z軸方向の地震波を検知する、スマート地震センサー

各製品機能比較表

IGU-BD3C-5 / ZXYの3軸方向の地震波を検知する、広帯域統合型地震計

主な特長

新世代のスマート3コンポーネント地震センサ
最大0.25ミリ秒のサンプリングと32ビットのデルタシグマADCによる高解像度データ
低周波は5秒まで到達可能
低周波数は最大5秒まで対応可能
リアルタイムの地震データモニタリングとセンサーの状態の品質管理
内蔵バッテリーで最大30日間の連続記録
内蔵 64GBメモリ (128GBまで拡張可能)
外部電源とBluetooth QCのサポート
ステータスQC用のデュアルLED (Bluetooth、バッテリー残量、動作状態を表示)
内蔵GPS受信機と高精度クロック
バイブローサイスおよび衝撃エネルギー源との互換性

IGU-BD3C-5 には内蔵バッテリーが低容量 (Low Capacity)のモデル「IGU-BD3C-5 LC」も用意されています。
IGU-BD3C-5 LC の連続稼働期間は「17日間」と少し短くなりますが、その分お求めやすくなっています (バッテリー容量以外の仕様は IGU-BD3C-5 と同等です)。
また搭載バッテリーの容量の関係で IGU-BD3C-5 と比較し国際配送費用が安価のため、海外への持ち運び用途にも適しています。
小ロットのご購入に適しており、国内において採用実績の多いモデルです。

※IGU-BD3C-5 の詳細な仕様 (Specifications) につきましては、メーカーWEBページをご参照ください

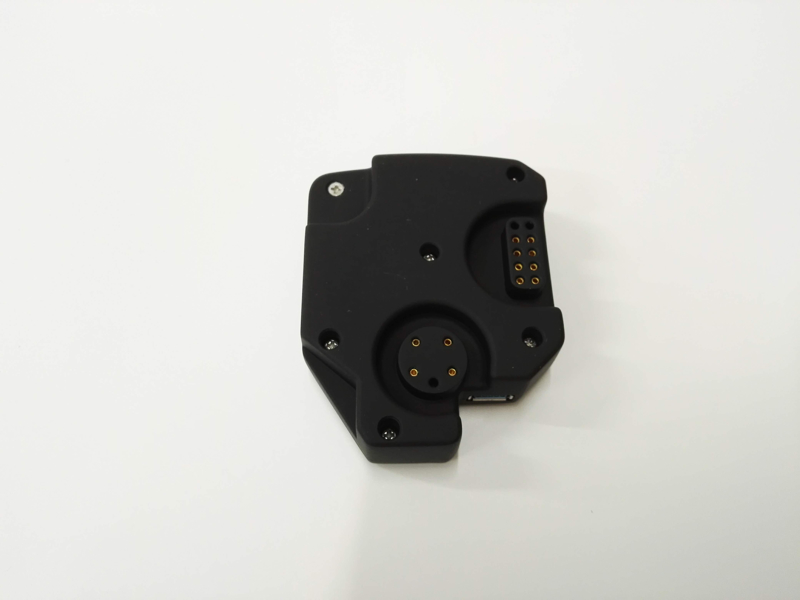

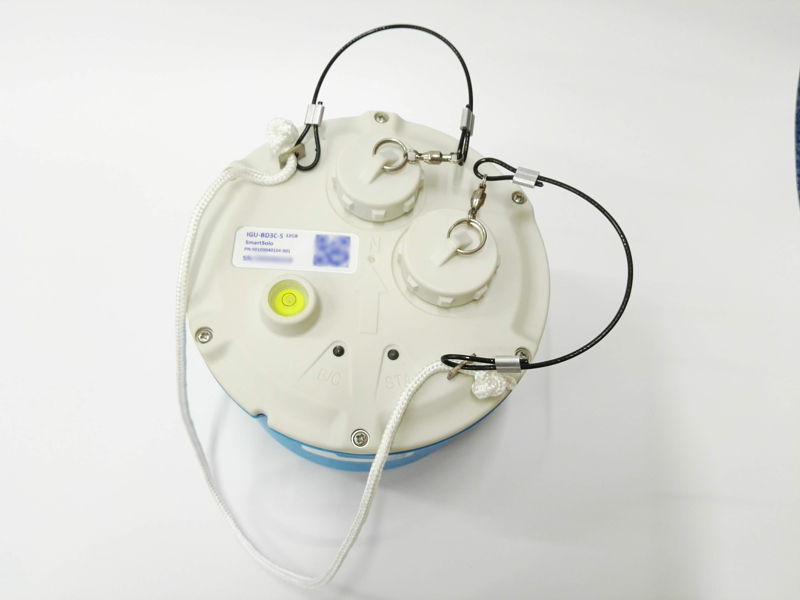

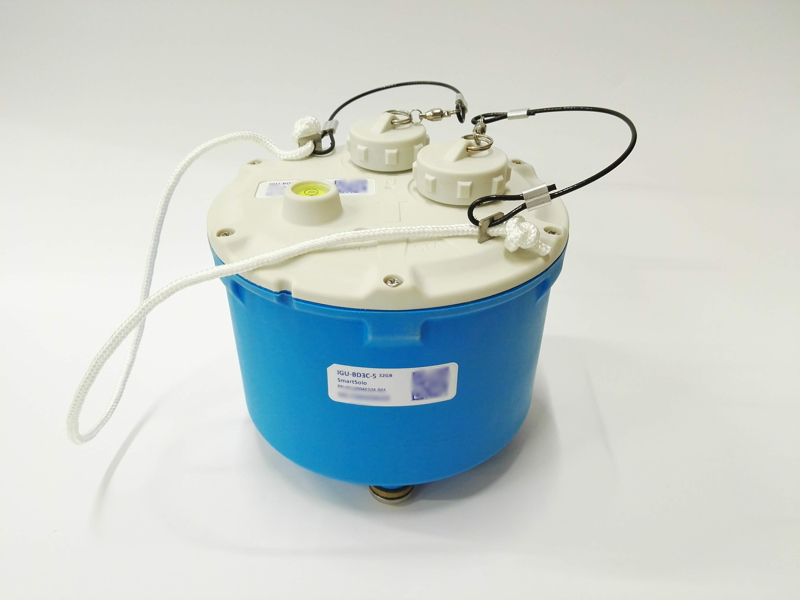

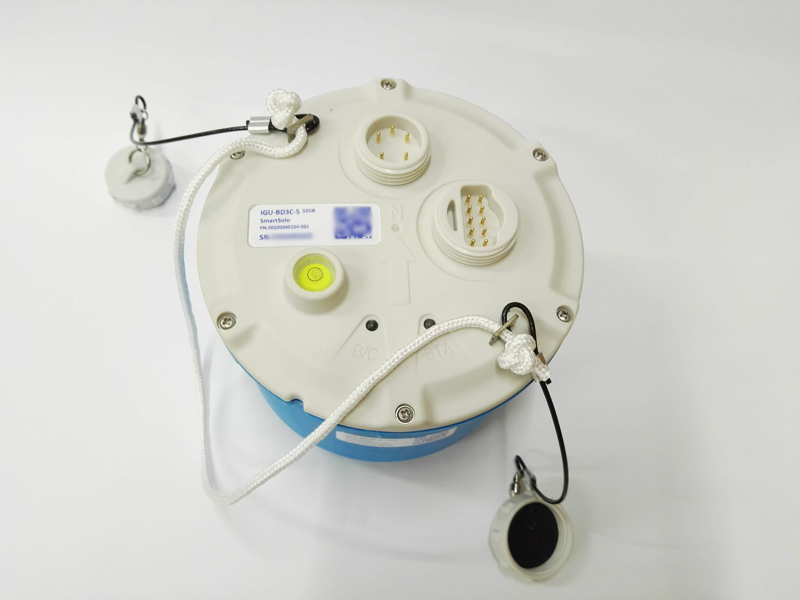

SmartSolo IGU-BD3C-5 写真 (クリックで拡大します)

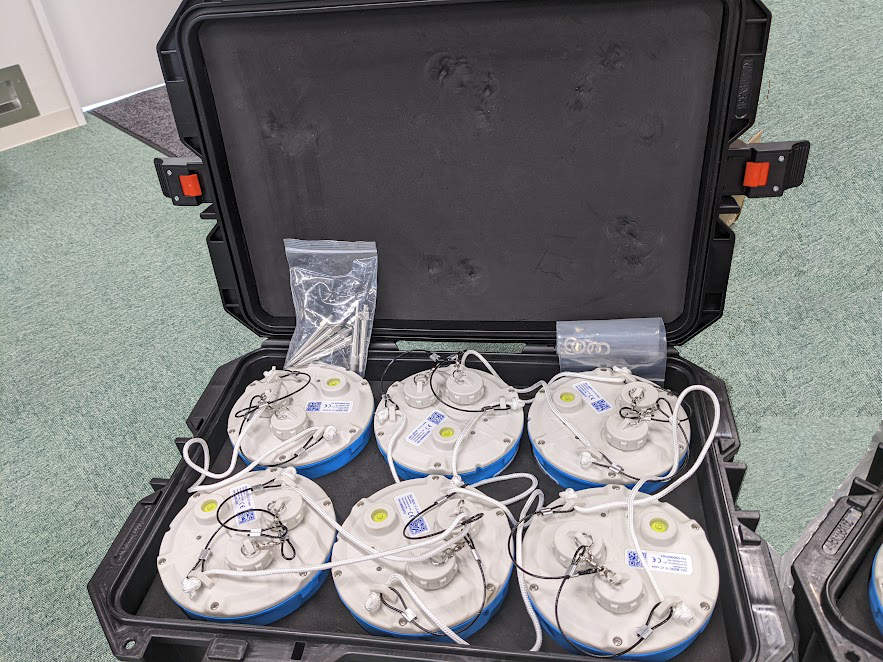

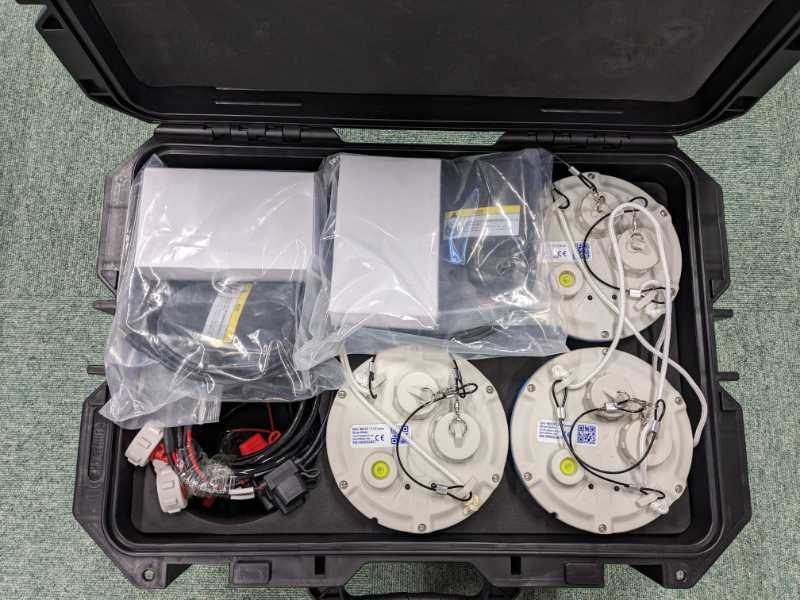

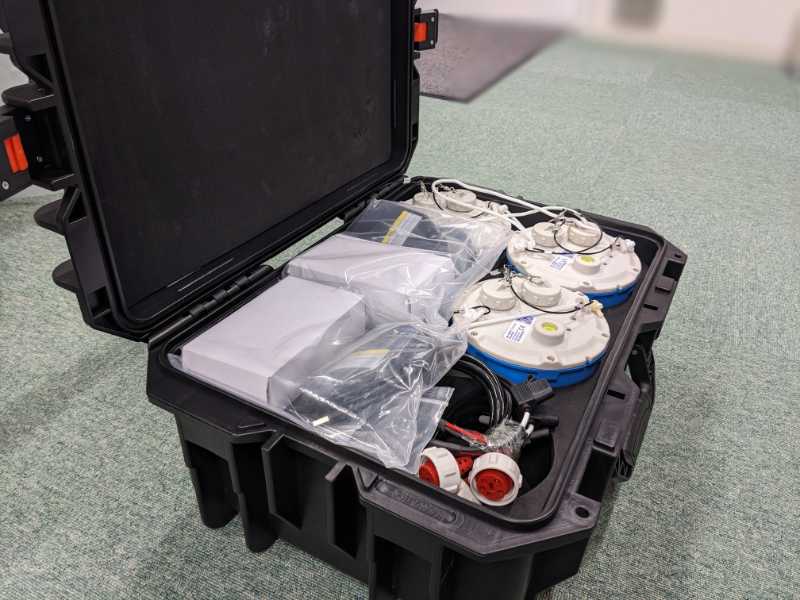

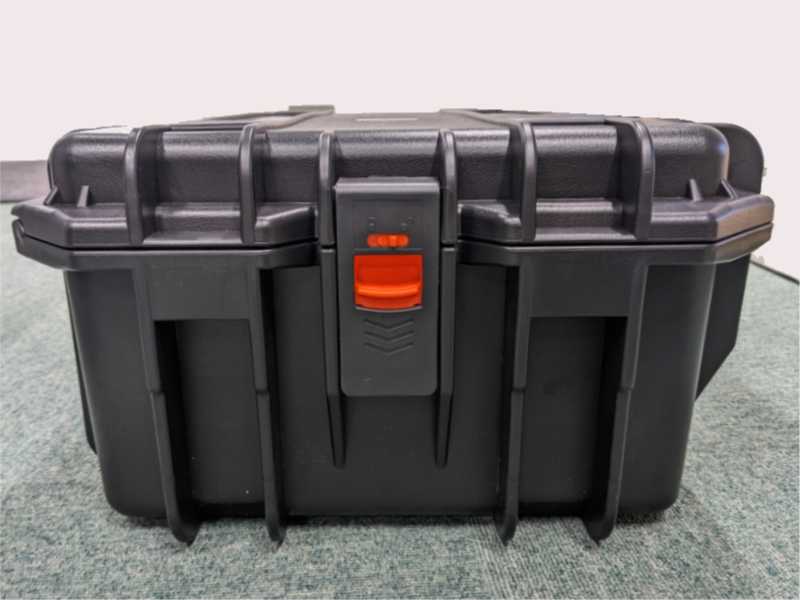

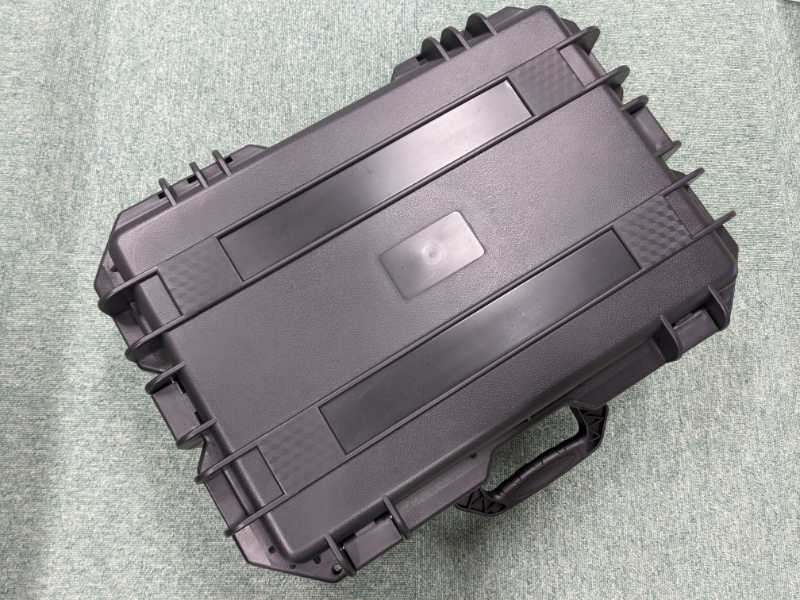

SmartSolo IGU-BD3C-5 ケース写真 (クリックで拡大します)

IGU-16HR 3C / ZXYの3軸方向の地震波を検知する、スマート地震センサー

主な特長

新世代のスマート3コンポーネント地震センサ
IGU-16、IGU-16HRと同じ周辺機器を共有し、より大きな設備投資の節約を実現
小さな設置面積 : 95mm X 103mm
オールインワンモジュラー設計により、最大限の生産性、メンテナンスフリー、容易なバッテリー交換を実現
内蔵GPS受信機と高精度クロック
1台から100万台まで幅広い規模の運用に最適
最も評価の高いDT-SOLO HS ジオフォンをベースに、10Hzと5Hzのオプションを用意
最大30日間の連続記録
市場でも最も費用対効果の高いシステム
バイブローサイスおよび衝撃エネルギー源との互換性
軽量かつコンパクトサイズ : 2.4kg
LEDでのシンプルな状態表示 (緑 : 準備完了 / 赤 : 準備不可)

※ IGU-16HR 3Cの詳細な仕様 (Specifications) につきましては、メーカーWEBページをご参照ください

IGU-16HR / Z軸方向の地震波を検知する、高分解能なスマート地震センサー

主な特長

地震業界で最も低いチャンネルあたりのコスト
軽量 : 1.1kg(バッテリーとスパイクを含む)
小さな設置面積 : 95mm X 103mm
内蔵 8GB 不揮発性フラッシュメモリ (32GBまで拡張可能)
スキャンとテクニカルサポート用モバイルアプリ
DT-SOLO – 高感度センサー技術(10Hzおよび5Hzオプション)
現場でのコネクタ露出なし
オプションの外部バッテリーとセンサー
70日間の動作 @25℃ 1ms (12時間オン/12時間オフ設定時)
自動センサテストとGPSログ記録
柔軟性を最大限に高めるステークレス構造
高速デプロイメントのための自動スキャンモード

IGU-16 と比較しての機能強化点 :

より短いサンプリングインターバルの選択肢 (0.25, 0.5, 1, 2, 4 milliseconds)
プリアンプ増幅率の向上 (0dB to 36 dB in 6 dB steps)
防塵防水性能の向上 (IP68)
等価入力ノイズ(内部ノイズ)の低減 (0.18μV @ 2ms Gain 18dB)
THDの低減 (0.0002% @ Gain 0dB)
ゲイン精度の向上 (<0.5%)
システムダイナミックレンジの向上 (145dB)
周波数応答の向上 (0～1652Hz)

※ IGU-16HRの詳細な仕様 (Specifications) につきましては、メーカーWEBページをご参照ください

IGU-16 / Z軸方向の地震波を検知する、スマート地震センサー

主な特長

地震業界で最も低いチャンネルあたりのコスト
軽量 : 1.1kg(バッテリーとスパイクを含む)
小さな設置面積 : 95mm X 103mm
内蔵 8GB 不揮発性フラッシュメモリ (32GBまで拡張可能)
スキャンとテクニカルサポート用モバイルアプリ
DT-SOLO – 高感度センサー技術(10Hzおよび5Hzオプション)
現場でのコネクタ露出なし
オプションの外部バッテリーとセンサー
100日間の動作 @25℃ 1ms (12時間オン/12時間オフ設定時) *強化版
自動センサテストとGPSログ記録
柔軟性を最大限に高めるステークレス構造
高速デプロイメントのための自動スキャンモード

※ IGU-16 の詳細な仕様 (Specifications) につきましては、メーカーWEBページをご参照ください
