Rotlex Mapper | メガネレンズ 高解像度 レンズ 検査 装置
- レンズ製造の効率化と品質管理に役立つレンズ検査機
- あらゆるタイプのメガネレンズに適した高解像度レンズ検査システム。
球面、非球面、乱視用(toric・トーリック)、自由曲面(Atoric・アートリック)、単焦点レンズ、累進レンズ、二重焦点(バイフォーカル)レンズ、三重焦点(トリフォーカル)レンズ、 偏光(ポラライズド)レンズなど、わずか4秒で様々なレンズのマップの検査と検証を実現します。

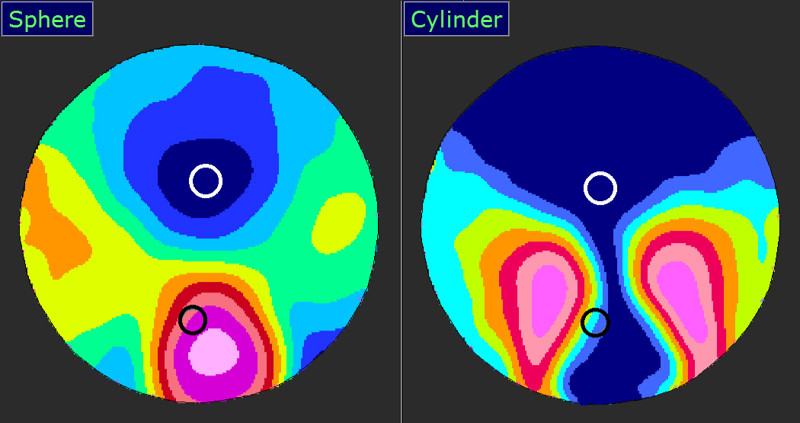

球面度数(Sph, Sphere)、円柱度数(Cyl, Cylinder)、円柱軸/乱視軸(Ax, AXIS)、加入度数(Add)といった処方値のほか、豊富なレンズ情報を取得できます。
主な用途
- メガネレンズの処方確認
- レンズの欠陥検出
- レンズ切削工程の検査
- レンズの品質管理
- レンズの比較検査
主な研究開発分野
- レンズ検査アルゴリズム
- 高速画像処理技術
- レンズ形状測定技術
- レンズ欠陥検出アルゴリズム
- レンズ切削工程の最適化
検索キーワード:
Rotlex Mapper system / Spectacle lenses / Moire Deflectometry / マッパー / レンズ屈折面形状 / 度数分析 / 眼鏡処方箋 / 度数との差 / 瞳間距離 / 見える角度 / 瞳孔間距離 P.D.(Pupil Distance) / 波面解析 / 応用物理
- メーカー
- Rotlex
https://www.rotlex.com/
Rotlex Mapper | メガネレンズ 高解像度 レンズ 検査 装置の取り扱い商品の一例
商品名 | 納品方法 | 納期 | 価格 | |
---|---|---|---|---|
Rotlex Mapper | 弊社より配送 | お問い合わせください | お問い合わせください |
ご希望の商品にチェックを入れてボタンをクリックすることで、該当商品をお見積もりフォームへ追加できます。納品方法についてはこちらをご覧ください。
Rotlex Mapper | メガネレンズ 高解像度 レンズ 検査 装置の商品説明
Rotlex Mapper / 詳細(メーカーページ)
(including computer, cable set, video module, software)

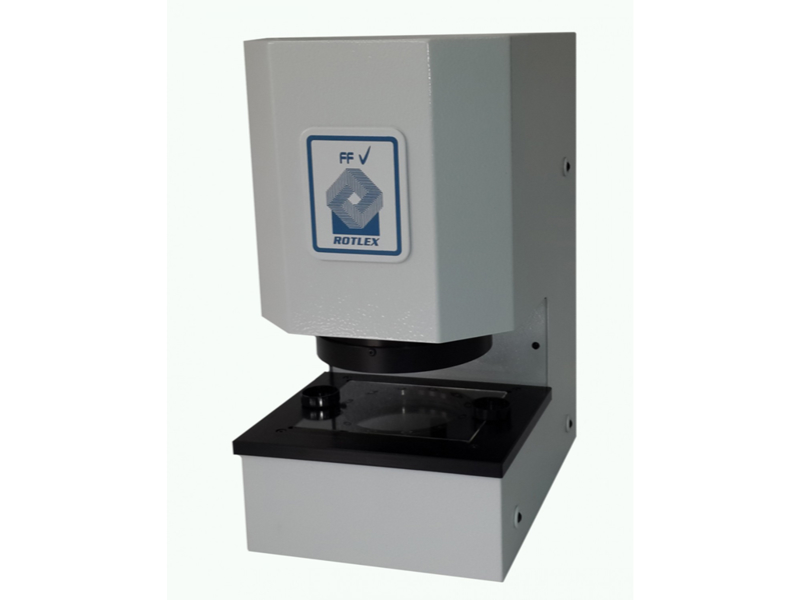

メガネレンズ用の高解像度レンズ検査装置。
レンズ開発、プロセス最適化のための強力なツールです。
レンズ設計の問題:
- Corridor width
- Corridor length
- Symmetry
- Size of far vision zone
- Size of near vision zone
- Amount of distortions
- Soft/Hard power progression curve
- Other power distribution issues
レンズの製造に関する問題:

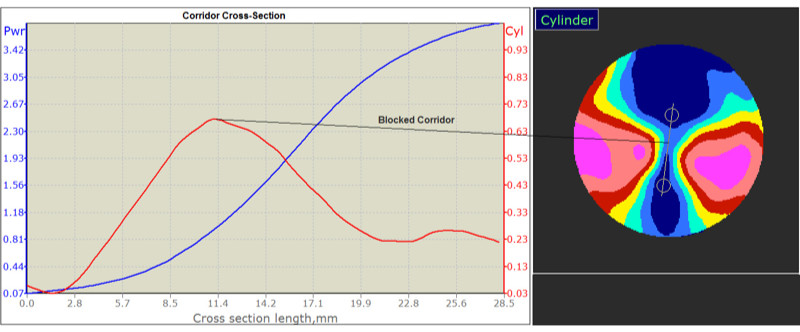

- Blocked corridor Lens
- Power or cylinder“Islands”
- Lateral shift in marking
- Left/Right printing errors
- General distortion
アプリケーションの例:
- 眼鏡処方箋の検証
- 無刻印レンズの祖高低と視力円の自動検出
- あらゆる種類の欠陥のある不良レンズの検出
- 印刷エラーの検出
- マップ上にフレームの輪郭を重ねレンズと一致しているかを確認
- 競合他社のレンズと自社のレンズの比較
- 金型の定期検査(品質劣化)
- マーケティング - レンズの品質を実証
技術的な仕様:
- Light source: Long-life green LED illumination
- Power supply: 12VDC
- Dimensions(DWH): 25 x 17 x 33
- Weight: 3 kg
Performance:
- Power range: -15D to +15D
- Cylinder range: up to 10D
- Resolution: adjustable 0.01D, 0.06D, 0.12D, 0.25D, 0.5D
- Accuracy: 0.03D
- Inspected area: 65mm
- No. of data points: > 30,000
Software:
- Operating system: Windows XP / 7 / 8
- Exported data: Maps in FFV-format, ASCII, jpg, bmp, Editable report page.
- Communication: Serial port, through shared folders, Lab’s network, direct access to lens designer's server, also supports encrypted formats.
- Interfacing: Printer, barcode reader.
※お取り寄せのためお届けまでお時間を要します。あらかじめご承知おきください。
※そのほかのRotlex社製品につきましても、お取り扱い可否を確認いたしますため、
お気軽にお問い合わせください。
