CAN-XL Evaluation Boardの製品概要

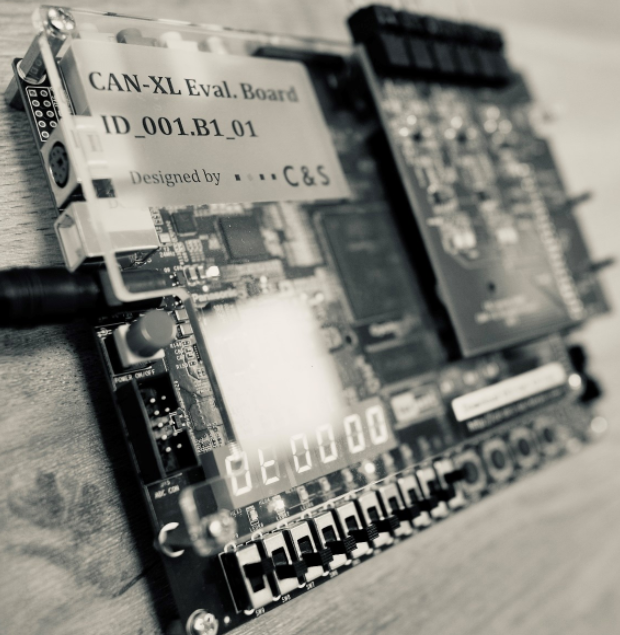

CAN-XL Evaluation Board は、次世代車載ネットワーク規格であるCAN-XLを、実際のハードウェア環境で評価および検証するための評価ボードです。

FPGAベースの構成にBosch製CAN-XL IPを実装し、CAN-XL通信を用いたテストネットワークを構築できる点が大きな特長です。各評価ボードには、2系統のCAN-XLテストインターフェースと、制御・設定用のCAN-FDインターフェースが搭載されており、複数の評価ボードを接続することで、最大31台からなるCAN-XLネットワークの評価が可能です。

また、交換可能なPMAアダプタを用いることで、CAN-XLの物理層に関する評価やデバイス統合テストにも対応します。専用のコーディネータソフトウェアにより、GUI上から通信設定、状態監視、診断、ログ取得を行えるため、CAN-XLを初めて扱う場合でも評価環境を構築しやすい設計です。

主な用途

CAN-XL通信評価
PMAデバイス統合テスト
車載ネットワーク構成検証
CAN-XL対応機器開発支援
CAN-XL技術研究・教育

CAN-XL Evaluation Boardの製品仕様

ハードウェア構成

FPGAボード：DE1-SoC (Terasic)
実装IP：Bosch CAN-XL IP

対応インターフェース

CAN-XLインターフェース ×2
– テスト用チャネル
– ループスルー構成を含む
CAN-FDインターフェース ×1
– コーディネータソフトウェアによる制御・設定用

ネットワーク構成

最大31台の評価ボードでネットワーク構成可能

PMA関連仕様

交換可能なPMAアダプタ
対応フットプリント：最大14ピン
CAN-XLハードウェアインターフェースを含む
– CMC
– 終端 (termination)
– ESD
NXP提供のPMA実装を使用

CAN-XL機能設定

Bosch CAN-XL IPにより、以下の項目を設定可能：

ビットタイミング
フレーム長
データレート
MICI (使用するPMAが対応している場合)

ソフトウェア

GUI対応の専用コーディネータソフトウェアを提供

主な機能

接続インターフェースの制御
CAN-XL生システム診断 (評価ボード/PMA)
通信状態・統計表示
ログ取得
トポロジおよびCAN-XL設定の管理

メーカーサイトURL

https://www.cs-group.de

CAN-XL Evaluation Board / 詳細 (メーカーページ)

主な特徴

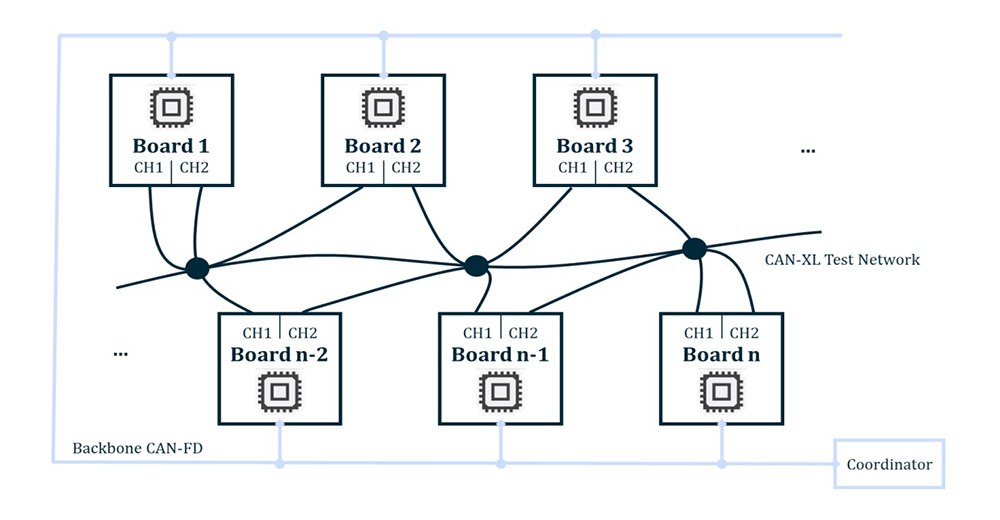

大規模CAN-XLネットワーク構成
最大31台の CAN-XL Evaluation Board を1ネットワークとして接続し、複数ノード構成のCAN-XL通信を評価可能。
CAN-XL 2チャネル対応
各ボードに2系統のCAN-XLテストチャネルを搭載し、ループスルー構成を含む接続形態に対応。
CAN-FDによるボード制御
CAN-FDインターフェースを介して、専用コーディネータソフトウェアによる評価ボードの制御・設定を実施可能。
交換可能PMAアダプタ
最大14ピン対応の交換可能なPMAアダプタを備え、CMC、終端、ESDを含むCAN-XL物理層インターフェース構成。
CAN-XL通信パラメータ設定
Bosch製CAN-XL IPにより、ビットタイミング、フレーム長、データレート、MICI (PMA対応時) を設定可能。

導入のメリット

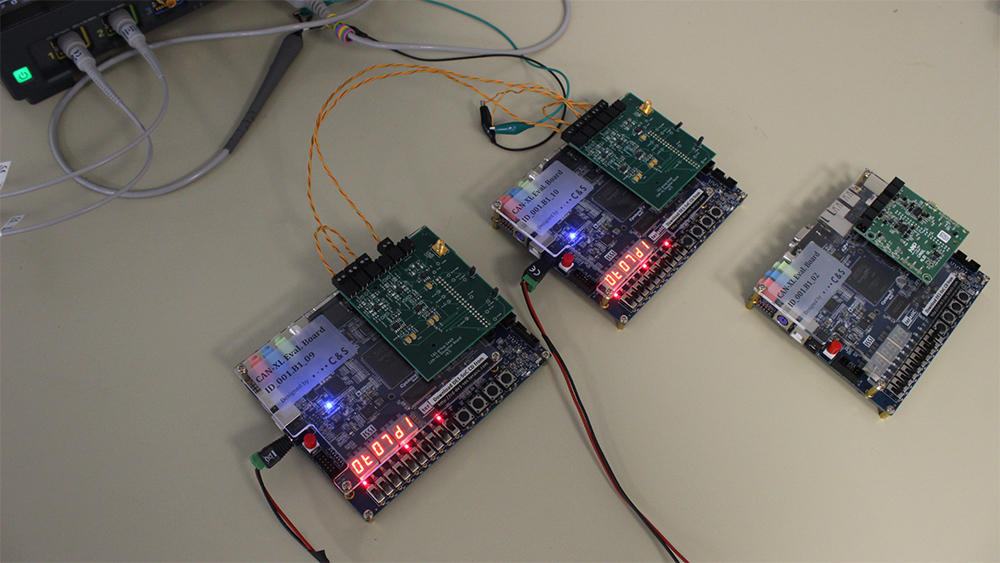

マルチノード評価
複数ノードで構成されるCAN-XLネットワークを実機環境で評価でき、単体検証では把握しにくい通信挙動を可視化。
物理層統合検証
CAN-XLの物理層を含めた評価が可能となり、PMAデバイスを用いた統合検証の実施を実現。
通信特性比較
通信条件を切り替えながら評価できるため、CAN-XL通信特性の比較検討を体系的に行うことが可能。
評価環境一元管理
専用ソフトウェアで評価環境を一元的に扱えるため、複数ボードを用いた検証作業効率を向上。
多目的基盤活用
研究、開発、教育といった異なる目的で共通の評価基盤として利用でき、用途をまたいだ継続的活用に対応。

研究関連キーワード

「CAN-XL (Controller Area Network XL)」は、従来のCANおよびCAN-FDを拡張した次世代車載通信プロトコルで、大容量データ通信と将来拡張性を重視して設計されています。既存CANの信頼性やリアルタイム性を継承しつつ、通信構造や物理層 (PMA) を柔軟に扱える点が特長です。次世代車載ネットワークの研究・検証において、CAN-XL Evaluation Board はCAN-XL通信や物理層を実機環境で評価するための基盤として用いられます。
