CANUSB / CAN232の製品概要

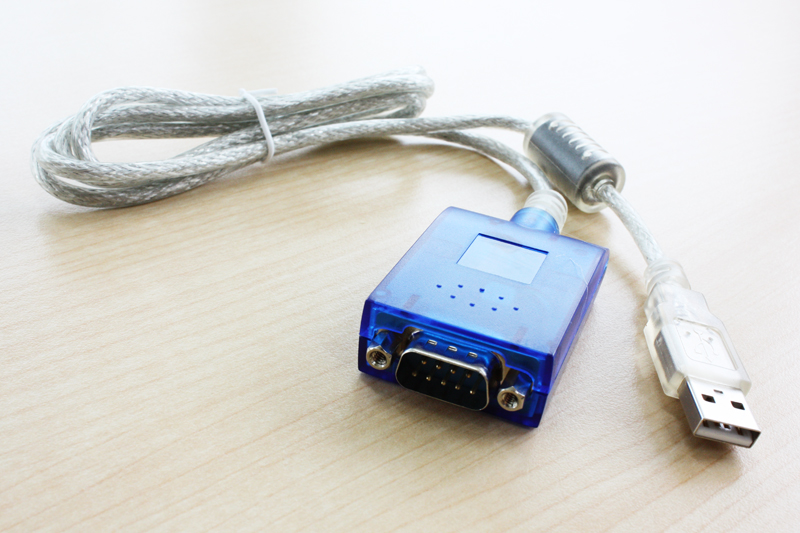

CANUSB は、PCのUSBポートに接続するだけですぐにCAN接続が行えるツールです。

またCAN232 は、PCのCOM(RS232C)ポート または組込みシステムのRS232ポートに接続するだけで CAN通信が行えるツールです。

なおCANUSB ならびに CAN232 の送受信は、標準のASCIIフォーマットで行えます。

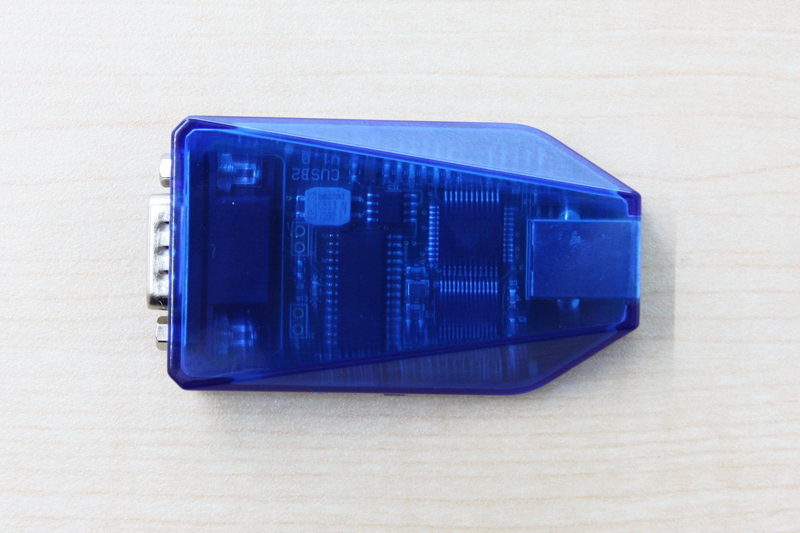

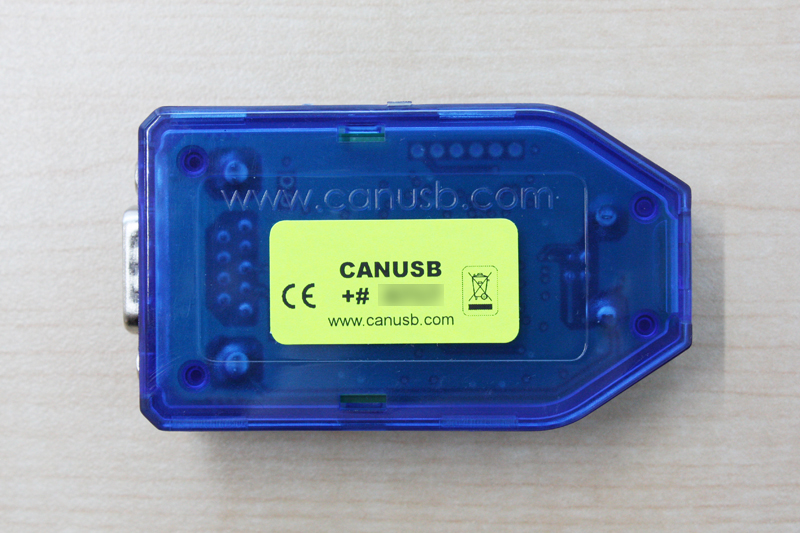

CANUSBは製品形状が変更となりました (2017.10月)
製品機能については変更はございません。
メーカーによる詳細アナウンスはこちら

CANUSBの主な用途

• 自動車および車両システムの診断とデバッグ
• 自動車のECU(エンジンコントロールユニット)プログラミング
• センサーデータの監視および記録
• 通信プロトコル解析とモニタリング
• 自動車および車両の組み込みシステム開発およびテスト

CAN232主な用途

• 車両モニタリングのためのシリアルインターフェイス
• 車両コントロールのためのシリアルインターフェイス
• 作動確認のためのインターフェイス
• フレキシブルなデータロギングインターフェイス
• 車載機器のプログラミングインターフェイス

※これらの用途は機能や特性によって実現され、車両および関連するシステムでのデータ通信や制御に利用されます

CANUSB / CAN232の製品仕様

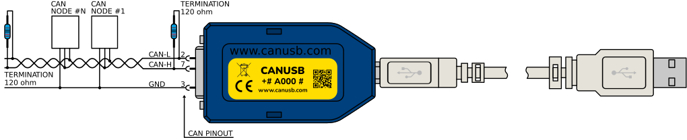

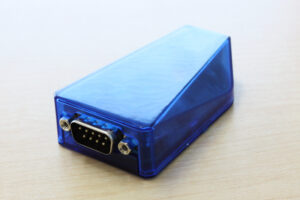

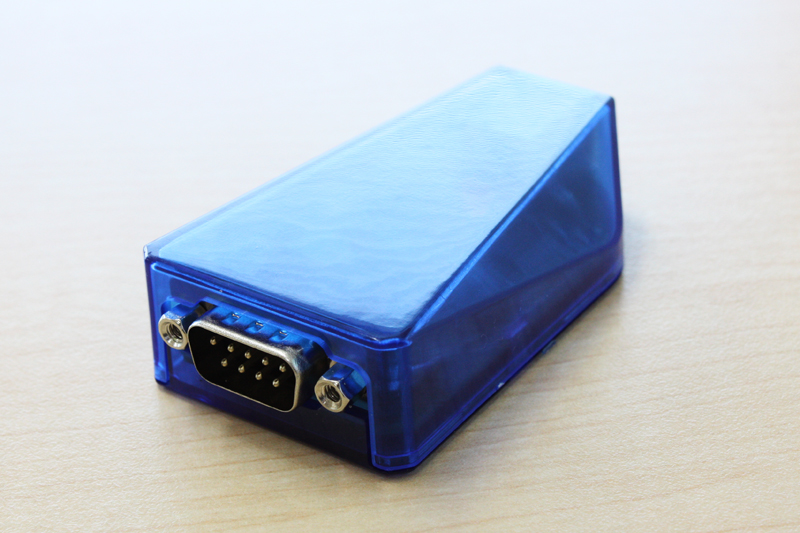

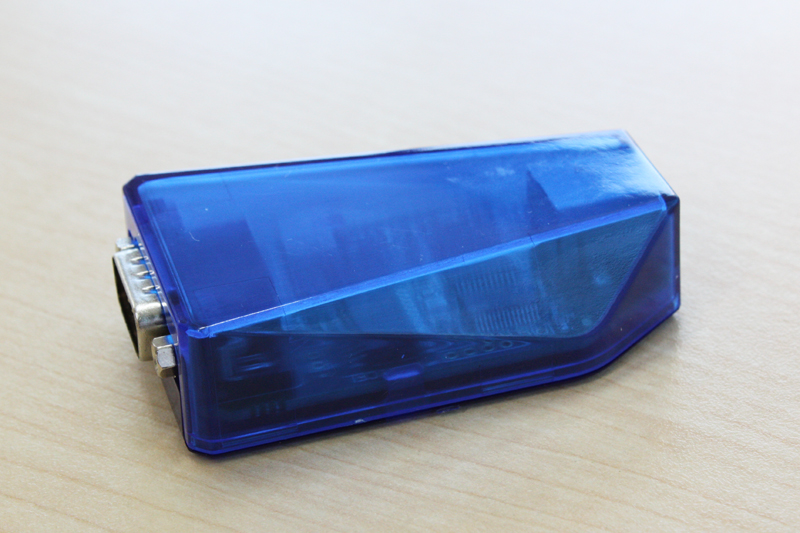

CANUSB / 詳細(メーカーページ)

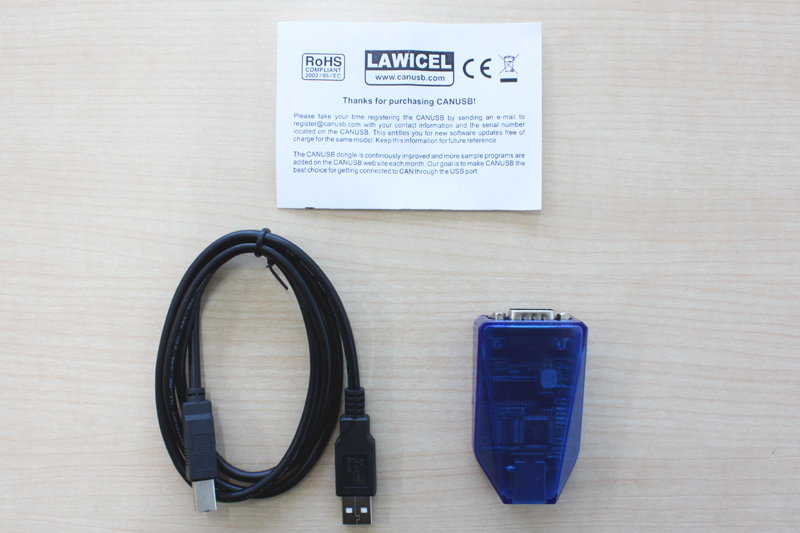

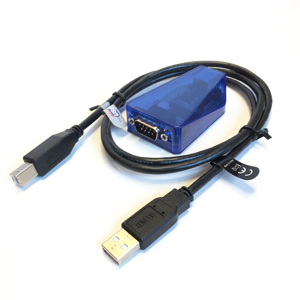

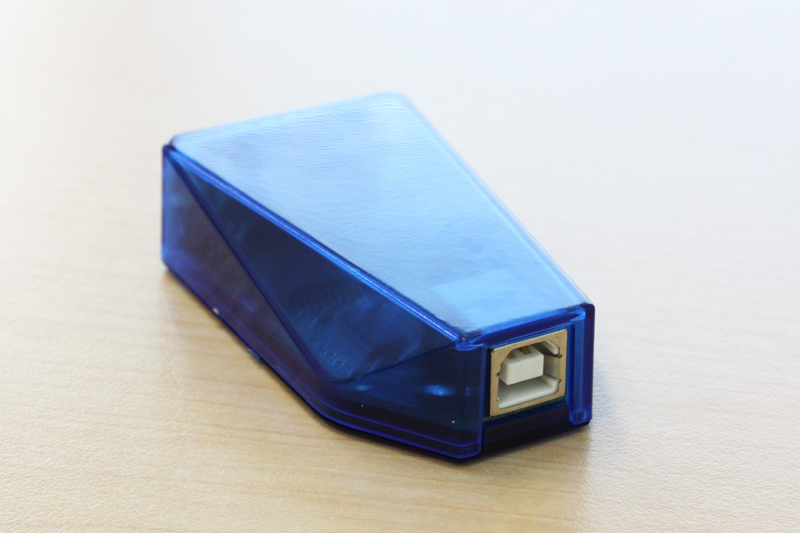

製品形状変更に伴いUSBケーブルが一体型から着脱式へと変更となりました。
ユーザーさまのご用途に合わせてお好きな長さのUSBケーブルをご利用いただけます。
なお弊社よりご提供するセットに付属するUSBケーブルの長さは1mです。

サイズ(LxWxH): 55 x 36 x 16 (mm)
重量: 70 g

仕様

• Can handle up to 1Mbit/s CAN bitrate
• Industrial Temp range -40C to +85C
• USB 2.0 Full Speed, uses FTDI FT245RL
• NXP/Philips SJA1000 CAN Controller running at 16Mhz
• NXP/Philips 82C251 CAN Tranceiver (ISO 11898-24V)
• Compliant to CAN 2.0A (11bit ID) & CAN 2.0B (29bit ID)
• Supports RTR frames
• 32 CAN frames deep FIFO buffer for incomming frames
• Time Stamp (optional) in mS for incomming frames

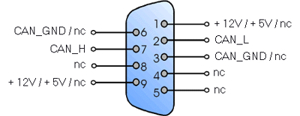

• CAN connection according to CiA DS102-1 standard
• Power supplied via USB
• Free Interface DLL (32 and 64bit) or low level Ascii Commands API
• Supports Windows 7, 8 and 10
• Free Windows USB driver available (32 & 64bit)
• Free Linux FTDI USB driver available
• Free MacOS FTDI USB driver available
• Green LED for CAN activity
• Red LED for CAN error activity
• Firmware updatable via USB
• CE, RoHS & WEEE Compliant

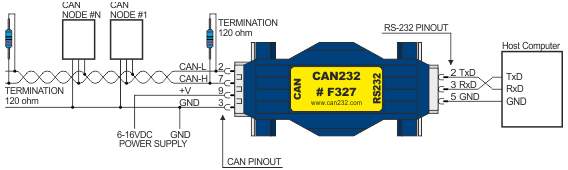

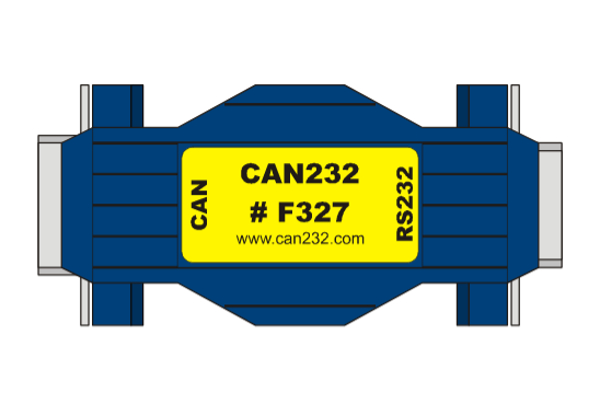

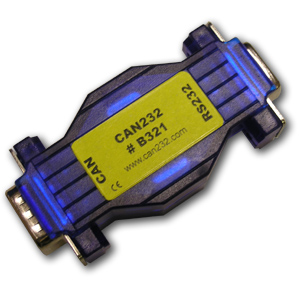

CAN232 / 詳細(メーカーページ)

サイズ(LxWxH): 68 x 31 x 16 (mm)
重量: 30 g

仕様

• Can handle up to 1Mbit/s CAN bitrate, though not at 100% busload!
• Industrial Temp range -40C to +85C
• Philips SJA1000 CAN Controller running at 16Mhz
• Philips 82C251 CAN Tranceiver (Fully Compatible with ISO 11898-24V)
• Compliant to CAN 2.0A (11bit ID’s) and CAN 2.0B (29bit ID’s)
• Supports RTR frames
• Supports “Listen Only Mode”
• 32 CAN frames deep FIFO buffer for incomming frames
• Time Stamp (optional) in mS for incomming frames

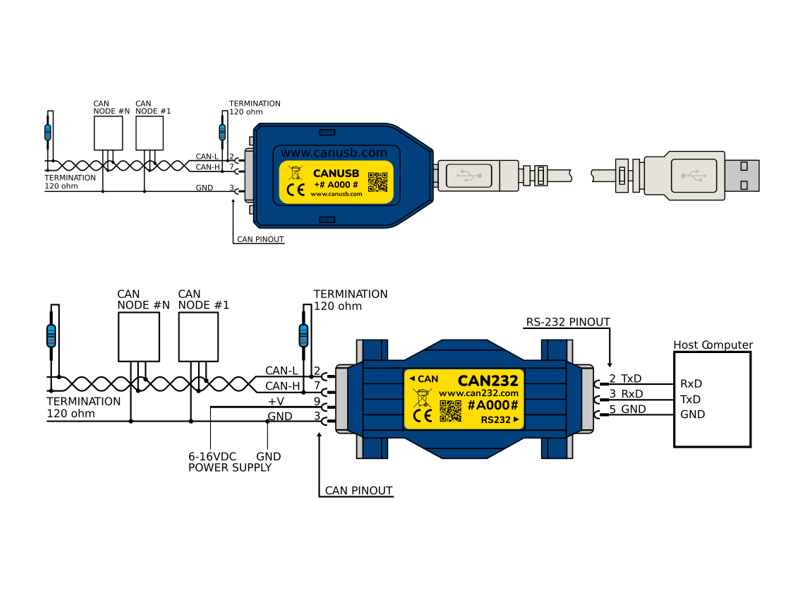

• CANbus connection according to CiA DS102-1 standard
• Standard DB9 RS232 connection, TXD, RXD, GND (NO TTL LEVELS!)
• Power supplied via CAN connector pin 3 & 9 (6-16VDC)
• Power consumption is less than 70mA at 12VDC
• Green LED for CAN activity
• Green LED for RS232 activity
• Red LED for CAN error activity
• Yellow LED for operational status
• Firmware updatable via RS232
• RS232 side is Master side
• CE, RoHS & WEEE Compliant

メーカーサイトURL

https://www.canusb.com/
