TMG IO-Link Device Tool
IO-Linkデバイスデモンストレーションテストツールキット

メーカー

TMG Technologie und Engineering GmbH

ハードウェアあんしんプラス対象製品

海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。
あんしんプラスの詳細はこちら

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

通信・ネットワーク機器ネットワーク・セキュリティ工学情報学

タグ

電子情報通信学データ転送 IO-Link通信自動化制御

TMG IO-Link Device Toolの製品概要

世界標準の通信テクノロジ「IO-Link」デバイスの、サービス・販売のためのデモンストレーション、およびデバイスの開発やテスト・エンジニアリングのためのツールキット。
IO-Linkデバイスとの通信のためのUSB IO-Link Master(ハードウェア)と IO-Linkエンジニアリングツールがセットになっています。

主な用途

IO-Linkデバイスの設定
診断機能の利用
パラメータの操作
データログの取得
ファームウェアのアップデート

またCや.NETの独自ソフトウェアでUSB IOLink Masterを使うためのライブラリも提供されています。

製品の種類

Communication Software: IO-Linkや各種産業用イーサネット規格の通信スタックを提供

IO-Link Device Tool: IO-Linkデバイスの設定や診断を支援するソフトウェアツール

Test systems: IO-Linkのデバイスコンフォーマンステストなど

TMG IO-Link Device Toolの製品仕様

IO-Link Device Tool

エディションの種類

Standard Edition（SE）：IO-Linkデバイスの基本的な設定と診断が可能
Professional Edition（PE）：開発現場での利用に対応し、高度な機能が追加された上位版

IO-Link Device Tool – Standard Edition / 詳細ページ

IO-Linkデバイスサービス・販売のためのエディション。
IO-Linkデバイスのデモンストレーションや事前のパラメータ化などに利用できます。

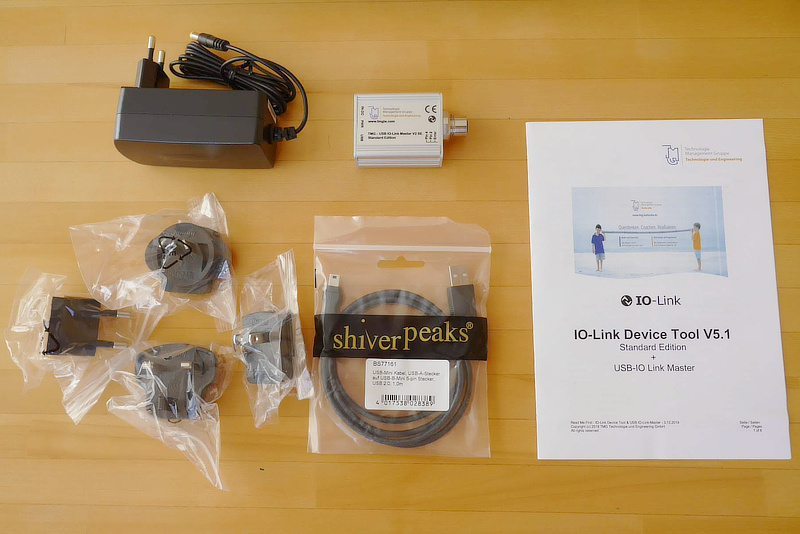

製品の構成

PC software: TMG IO-Link Device Tool Version 5.1 – SE（ダウンロード版）
TMG USB IO-Link Master V2 SE
Plug-in power supply 115/230V – 24V (1A) with international adapters
USB A to USB Mini cable (length: 1m)
Quick Reference Guide

TMG IO-Link Device Tool – SEの主な仕様

IO-Linkデバイスの設定、監視、診断が可能
IODD V1.0.1、V1.1に対応
IO-Link V1.1.3およびIODD V1.1.3に準拠
オンライン/オフラインのプロジェクト計画が可能
パラメータ、メニュー設定、スコープ表示の拡大縮小などプロジェクトの保存が可能

TMG IO-Link Device Tool – SEの対応マスター

IO-Link V1.0、V1.1デバイスに対応
保護等級III（operation on safety extra-low voltage）
USB（MiniUSB B, TYP 2.0）/ M12コネクタ接続
24V電源またはUSB給電
サイズ with/without M12: L70/55 x H24 x W40 (mm)

TMG IO-Link Device Tool – SEのシステム要件

Windows 10（64bit）
.NET Framework 4.6.1
画面解像度: 1024 x 768 px 以上
USB 1.1、2.0、または 3.0 インターフェース

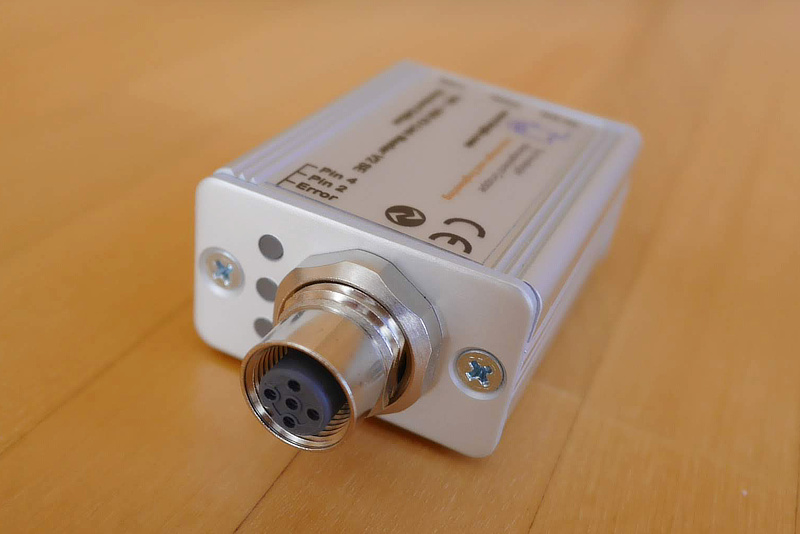

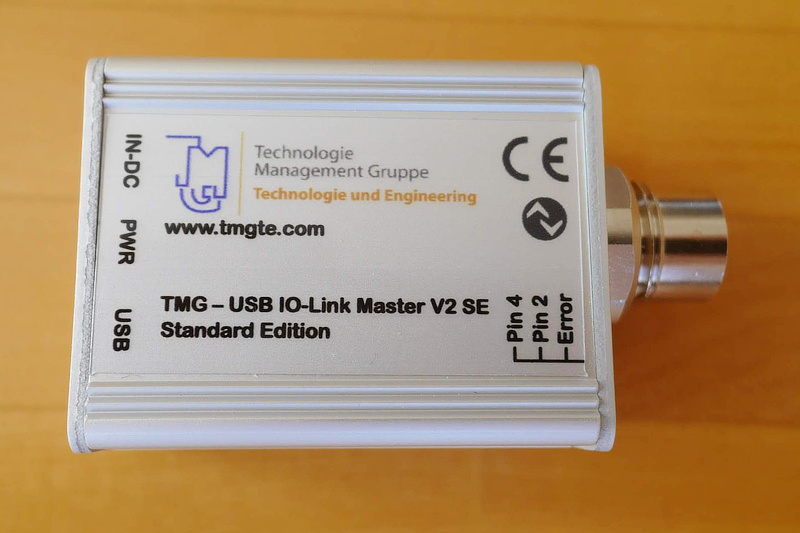

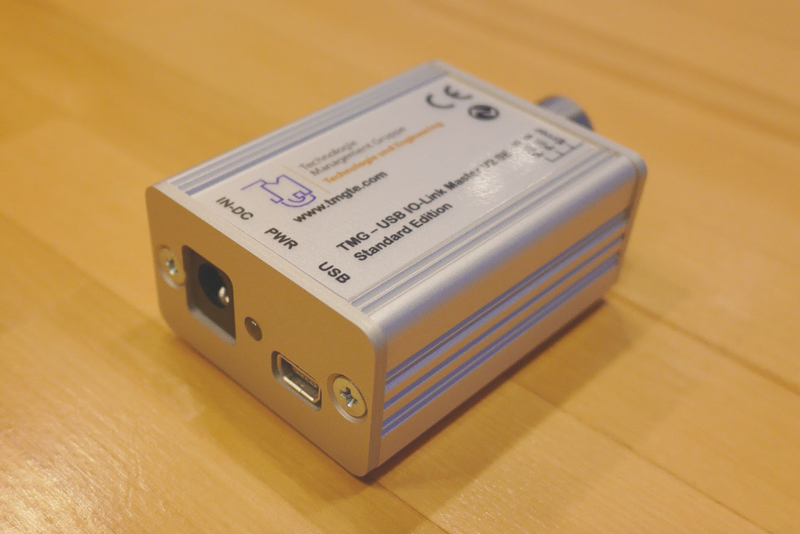

Standard Edition 写真 ※画像クリックで拡大します

IO-Link Device Tool – Professional Edition / 詳細ページ

IO-Linkデバイス開発のためのエディション。さまざまなメーカーのIO-Linkマスターをサポートし、テレグラム解析やスコープ表示など、開発効率の向上に役立つ優れた機能が含まれています。

製品の構成

PC software: TMG IO-Link Device Tool Version 5.1 – PE（ダウンロード版）
TMG USB IO-Link Master V2 SE
Plug-in power supply 115/230V – 24V (1A) with international adapters
Manual（PDF）

TMG IO-Link Device Tool – PEの主な仕様

IO-Linkデバイスの設定、監視、診断が可能
IODD V1.0.1、V1.1に対応
IO-Link V1.1.3およびIODD V1.1.3に準拠
各種通信ドライバに対応（PROFINET、PROFIBUS、TCP/IP等）

TMG IO-Link Device Tool – PEのシステム要件

Windows 10（64bit）
.NET Framework 4.6.1
画面解像度: 1024 x 768px 以上
USB 1.1、2.0 または 3.0 インターフェース / Ethernet ネットワークインターフェース

※IO-Link Device Tool V5.1-SE の機能の全て備えています

Test systems

IO-Link Device Tool – Test System / 詳細ページ

IO-Linkデバイスの開発とテストを目的としたテストシステム(TMG USB IO-Link Master V2 TS を含む)

TMG IO-Link Device Tool – TSの主な仕様

IO-Linkのプロトコルテストケースの実行が可能
最新のIO-Linkテスト仕様に準拠
IO-Linkデバイスの設定、監視、診断が可能
IODD V1.0.1、V1.1、V1.1.3に対応

デバイス開発者向けの機能

インデックス/サブインデックスによるパラメータアクセス
テレグラムトレース

IO-Link Device Tool – Test Systemのシステム要件

Windows 10 (64bit)
.NET Framework 4.6.1
画面解像度: 1024 x 768以上
USB、イーサネットインターフェース

メーカーサイトURL

https://www.tmgte.de/en/

その他の製品

TMG USB IO-Link Master V2 – EMC (ハードウェア単体) / 詳細ページ

IO-Link test specificationに準拠した、IO-Linkデバイスの通信のEMCテストのためのツール。
テストはPC無しで実行され、IO-LinkデバイスのApplication Specific Tagを使用して設定されます。
上記IO-Link Device Tool – Standard Edition に付属するTMG USB IO-Link Master V2-SEと同様の機能をもっており、TMG IO-Link Device Tool V5.1（ソフトウェア）と共に利用することも可能です。

製品仕様

TMG USB IO-Link Master V2 – EMC
The USB IO-Link Master V2 EMC has to be powered with a standard USB power supply (not included) and additionally with the included 24V external power supply.
Mini USB cable included
Plug power pack 115/230V – 24V (1A) with international adapters
Pin 2 can be used as Signal/Trigger-output for indication of errors with a lamp, a buzzer or connected to a test monitoring device.（Signal transmitter not included）

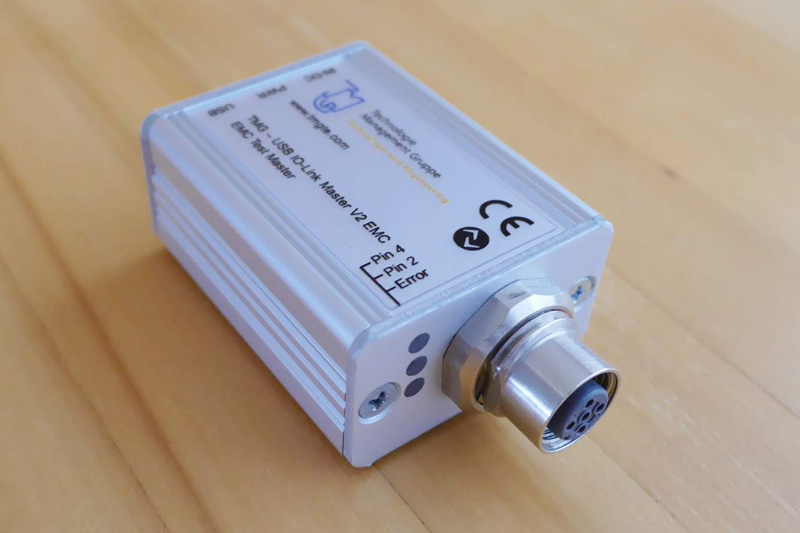

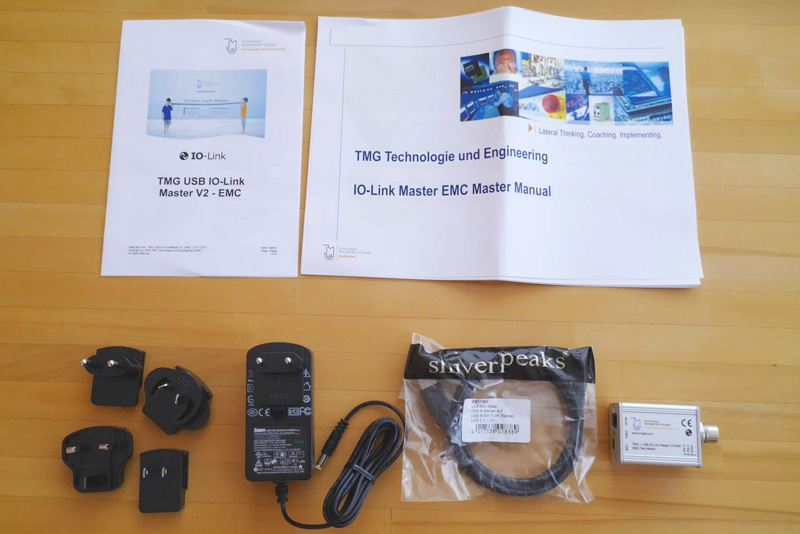

TMG USB IO-Link Master V2 – EMC 写真 ※画像クリックで拡大します

IO-Link Device Tool V5.1 – Professional Edition（ソフトウェア単体） / 詳細ページ

IO-Linkマスタの設定とIO-Linkデバイスの操作を行うための統合エンジニアリングソフトウェア。

製品仕様

IODD V1.0.1 und V1.1
Available communication interfaces:
- UDP for PROFINET, EtherNet/IP and Standard Ethernet
- USB
- TCI Communication Server for PROFINET and PROFIBUS
Windows 7, 8.1 and 10 32 and 64 Bit
Main functions:
- Project management
- Port configuration of IO-Link masters
- Operation of IO-Link Devices via IODD
- Operation of IO-Link Devices via Open IO Device GUI
- Operation of IO-Link Devices even without IODD
- IO-Link Device Firmware Update
- IODDFinder
- IODD Viewer
- Online and Offline Engineering

Windows DLL for USB IO-Link Master V2 / 詳細ページ

Cや.NETの独自ソフトウェアでUSB IO-Link Masterを使うためのダイナミックリンクライブラリ。

製品仕様

C DLL including header files, documentation and sample project（Visual Studio C）
.NET（adapter）DLL with documentation and sample projects in VB.NET and C#
Functionality: Port Configuration, Process Data, Parameter（Index, Subindex）, Events

IO-Link Device Stack / 詳細ページ

IO-Link Device Stack

IO-Linkデバイス用のプロトコルソフトウェア。
IO-Link V1.1仕様に完全に準拠しており、V1.0に対しても後方互換性をもっています。

製品仕様

Compliant with IO-Link specification V1.1.3
Created in ANSI-C 99
Supports all IO-Link functionality
Backward compatibility for operation on V1.0 masters
Device compatibility（support of multiple device IDs in one device）
Consistent separation of protocol stack and hardware adaptation
Consistent process data exchange through alternating buffers
Synchronization of the device software to the process data or communication cycle possible
Simple adaptation to the specific application in each case using a configuration file
Does not require an operating system

その他のTMG Technologie und Engineering社の製品につきましてはお問い合わせください。

IO-Linkデバイスの単体テストにTest Systemが必要か

横にスクロールできます

商品名	納品方法	納期	価格
TMG IO-Link Device Tool - SE (Standard Edition)	弊社より配送	在庫あり、即納です	お問い合わせください
TMG IO-Link Device Tool - PE (Professional Edition)	弊社より配送	お問い合わせください	お問い合わせください
TMG IO-Link Device Tool - Test System	弊社より配送	お問い合わせください	お問い合わせください
TMG IO-Link 製品 (ご希望の製品名をお知らせください)	弊社より配送	お問い合わせください	お問い合わせください
