Orbbec Multi-Camera Sync Hub Dev/Pro
カメラ同期ハブ

メーカー

Orbbec 3D Technology International, Inc.

ハードウェアメーカー認定リセラーあんしんプラス対象製品

海外製品の導入に不安のあるお客様をサポートする、年間更新のオプションサービスです。トラブル発生時の回数無制限の「メーカー問い合わせ代行」「導入後のメールサポート」や、「ハードウェア製品の保証期間延長」などのサポートパックをご用意しています。
あんしんプラスの詳細はこちら

お見積もり依頼・お問い合わせ

製品について・導入までの流れ・価格・お見積もりなど、お気軽にお問合せ下さい

カテゴリー

通信・ネットワーク機器工学情報学

タグ

ロボットビジョン深度センシングマルチカメラシステム

Orbbec Multi-Camera Sync Hub Dev/Proの製品概要

複数のカメラをスムーズに接続し同期するためのハブ。

Sync Hub Dev (Sync Hub Dev Star / Sync Hub Dev Daisy Chain) と Sync Hub Pro のラインアップがあります。いずれのハブもトリガー電圧は切り替え可能で、Orbbecカメラと外部センサーとの互換があります。マルチカメラネットワークを簡単に構築することができます。

複数のカメラを使用することは、撮影可能なエリアを広げ、死角や遮蔽を減らし、同一シーンを複数の角度から捉え、有効なフレームレートを向上させることに繋がります。

主な用途

モーションキャプチャ
3Dセンシング
ビデオ監視
オブジェクトトラッキング
ビデオ会議

※商業用途に設計されたプロフェッショナルエディションについては、お問い合わせください。

Orbbec社では様々な種類の3Dカメラを製造しています

製品名	カテゴリ	主な用途・特長
Orbbec Astra シリーズ	標準3Dカメラ	教育・開発向けの基本モデル。Windows/Linux対応。
Orbbec Astra Mini シリーズ	組み込み用小型カメラ	小型デバイスや組み込み機器に最適。
Orbbec Astra Stereo S U3 / Embedded S	小型・高機能3Dカメラ	ステレオ方式、USB接続。エッジコンピューティング向け。
Orbbec Persee 2 / Persee N1	3Dカメラ一体型コンピュータ	AI処理対応、単体でのデータ処理が可能。
Orbbec Femto シリーズ	ToF方式＋IMU搭載モデル	6軸IMU内蔵。高精度なモーション・姿勢検知が可能。
Orbbec Gemini 330 シリーズ	高精度ステレオIRカメラ	精密な深度計測向け。工業用途に最適。
Orbbec Gemini 435Le	堅牢型ToF方式3Dカメラ	IP67対応・PoE給電・産業用途向け。屋外や過酷環境対応。
Orbbec Astra 2	マルチカメラ同期対応モデル	複数台同期に対応。広範囲3Dスキャンなどに最適。
Orbbec Multi-Camera Sync Hub Dev/Pro	同期制御用ハブ	複数3Dカメラの同期動作を安定化させる専用ハブ。

Orbbec Multi-Camera Sync Hub Dev/Proの製品仕様

Orbbec Sync Solution / 製品詳細(メーカーページ)

Orbbec社のマルチカメラの同期用の最適なハブです。
スターまたはデイジーチェーン接続用の「Sync Hub Dev」と「Sync Hub Pro」があります。

Orbbec Sync Hub Dev (Star/Daisy Chain) Set

Sync Hub Pro Set

Sync Solution	Sync Hub Dev Star Set	Sync Hub Pro
Hub Type (本体)
Gemini 2 Gemini 2L Astra 2 用のケーブルまたはアダプタのセット	2x Sync Cable for Astra and Gemini 2/330 Series	2x Sync Adapter for Astra and Gemini 2/330 Series
Femto Bolt Femto Mega 用のケーブルまたはアダプタのセット	2x Sync Cable for Femto Mega/Bolt	2x Sync Adapter for Femto Mega/Bolt

Supported cameras

Stereo Vision Depth Camera: Gemini 335/335L, Gemini 336/336L, Gemini 2/2L/2XL
Time of Fligt Camera: Femto Bolt, Femto Mega, Femto Mega I
Structured Light Camera: Astra 2

※記載された情報は予告なく変更となる場合があります。導入時に用途をご相談ください。

メーカーサイトURL

https://www.orbbec.com/

Orbbec Sync Hub Dev

スターまたはデイジーチェーン接続用のコンパクトな専用デバイス。
1つのプライマリデバイスと最大4つのセカンダリデバイス、追加のハブを接続可能です。

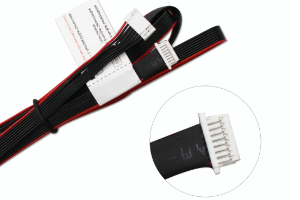

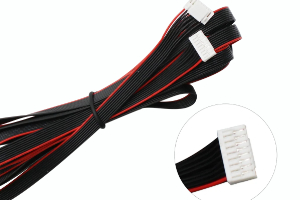

接続は専用の8ピンのフラットケーブルを使用します。
また、USB-C電源または5V入力で使用する場合、電圧を切り替えられます。

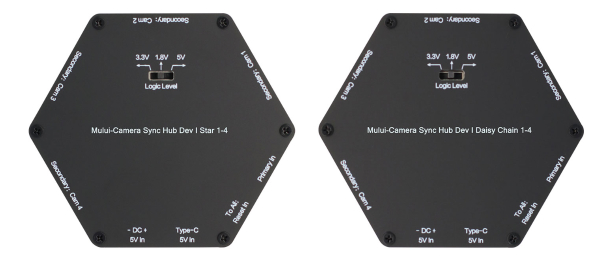

Sync Hub Devの種類と特徴

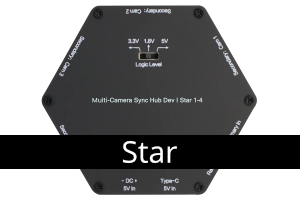

Star（スター型接続）

ハブが中心的な役割を果たし、通信を仲介するスター接続用。
デバイスは中央のハブやスイッチに直接接続します。

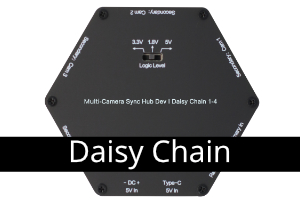

Daisy Chain（デイジーチェーン接続）

接続されたデバイスの1つ目から次のデバイスへ、データを順次伝送するデイジーチェーン接続用。
配線は簡素化されますが、障害発生時の影響は全体に広がる可能性があります。

Sync Hub Dev 製品ラインアップ

Starタイプ

Sync Hub Dev Star (単体)
Sync Hub Dev Star とケーブルのセット
- Set with 2 Sync Cables for Femto Mega and Femto Bolt
- Set with 2 Sync Cables for Astra 2 and Gemini 2/330 Series

Daisy Chainタイプ

Sync Hub Dev Daisy Chain (単体)
Sync Hub Dev Daisy Chain とケーブルのセット
- Set with 2 Sync Cables for Femto Mega and Femto Bolt
- Set with 2 Sync Cables for Astra 2 and Gemini 2/330 Series

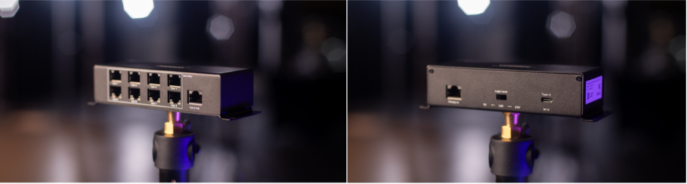

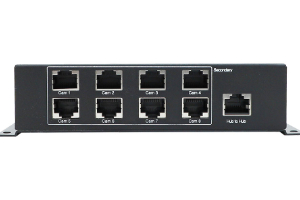

Orbbec Sync Hub Pro

業界標準のRJ45インターフェースとCAT5以上のケーブルを活用する、取り付け可能なコンパクトなハブ。
初期フォーマットでは、1つのプライマリデバイスと最大8つのセカンダリデバイスをサポートします。
Hub間は、T568B標準ネットワークケーブルで直接接続し拡張できます。
なお、USB-C電源供給時には電圧を切り替えられます。

Sync Hub Pro のラインアップ

※接続するカメラによってアダプタを選択してください

Sync Hub Pro (単体)

Sync Hub Pro とアダプタのセット

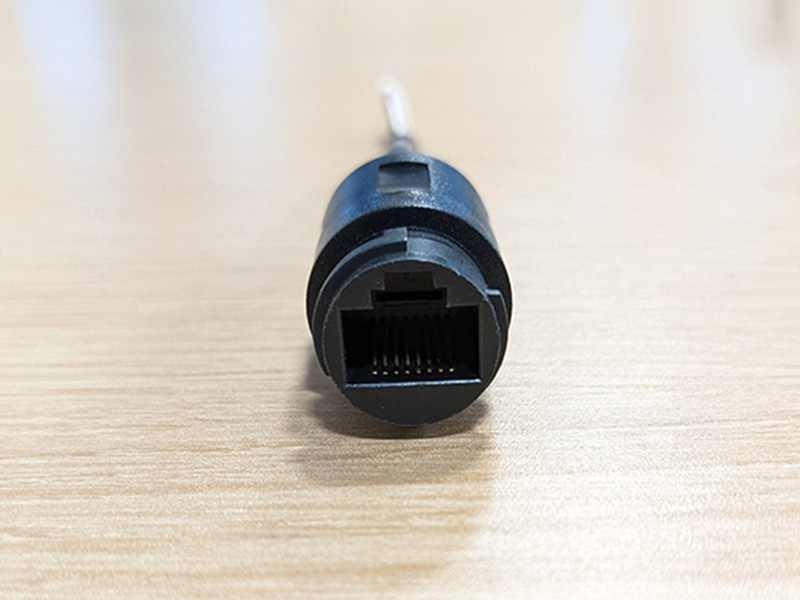

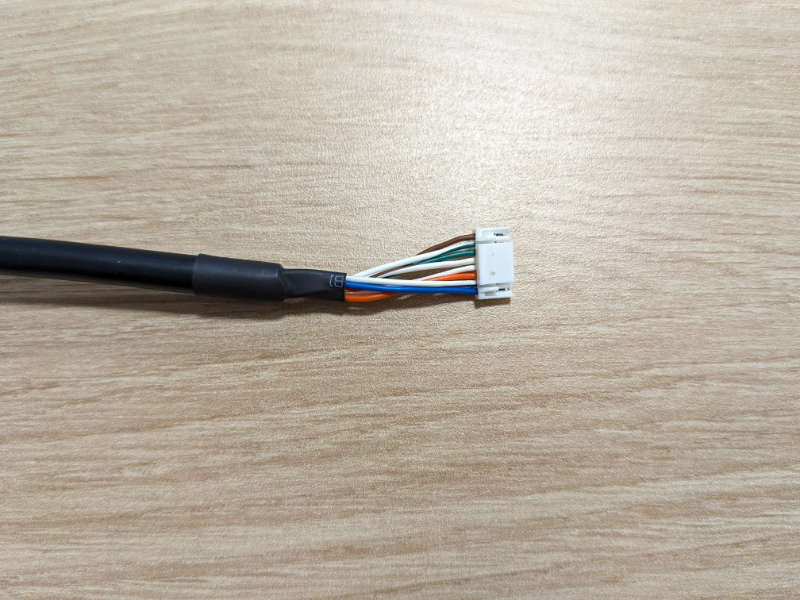

Set with 2 Sync Adaptor for Femto Mega and Femto Bolt

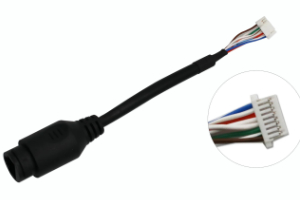

Set with 2 Sync Adaptor for Astra 2 and Gemini 2/330 Series

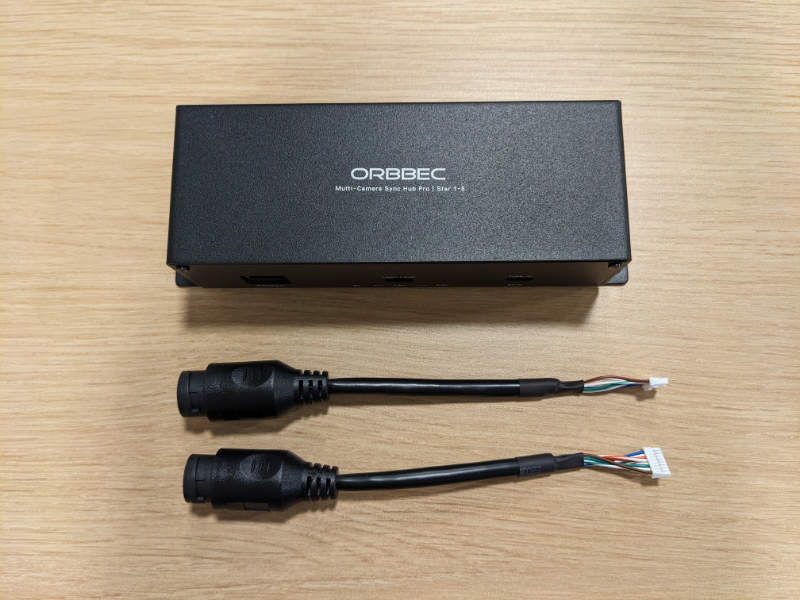

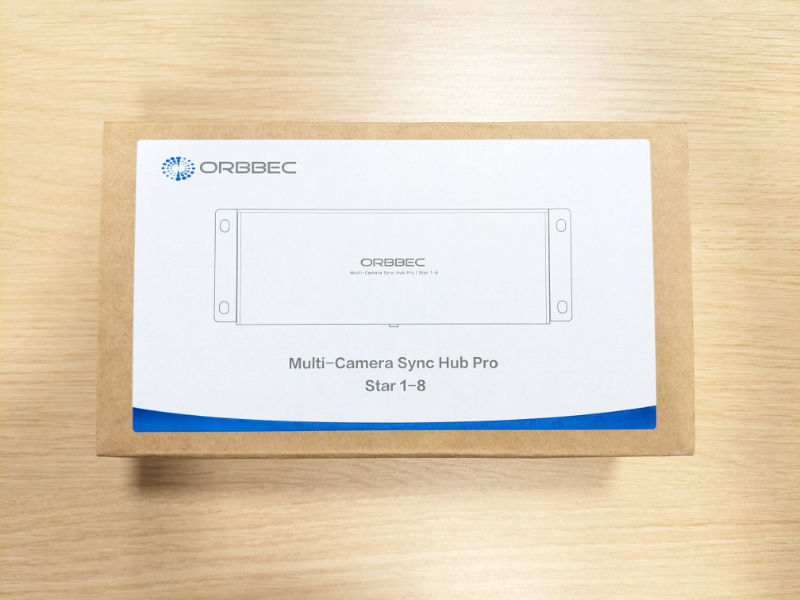

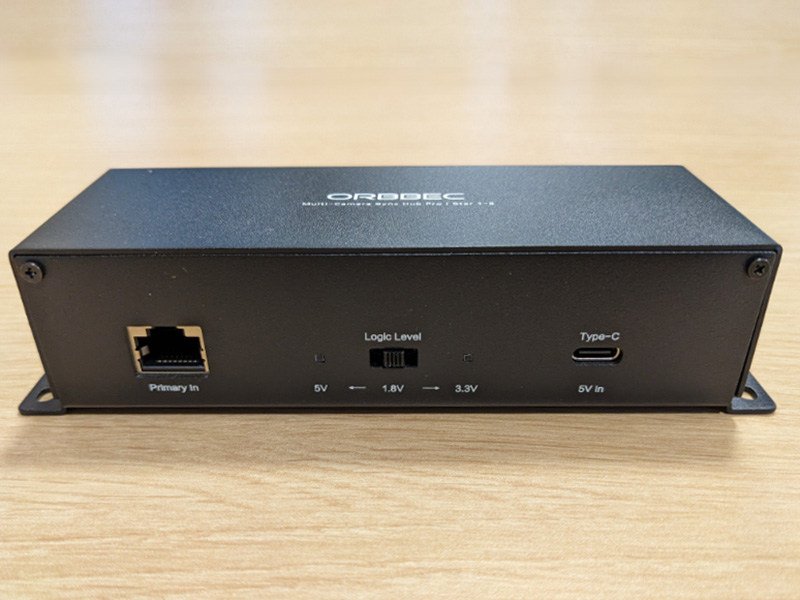

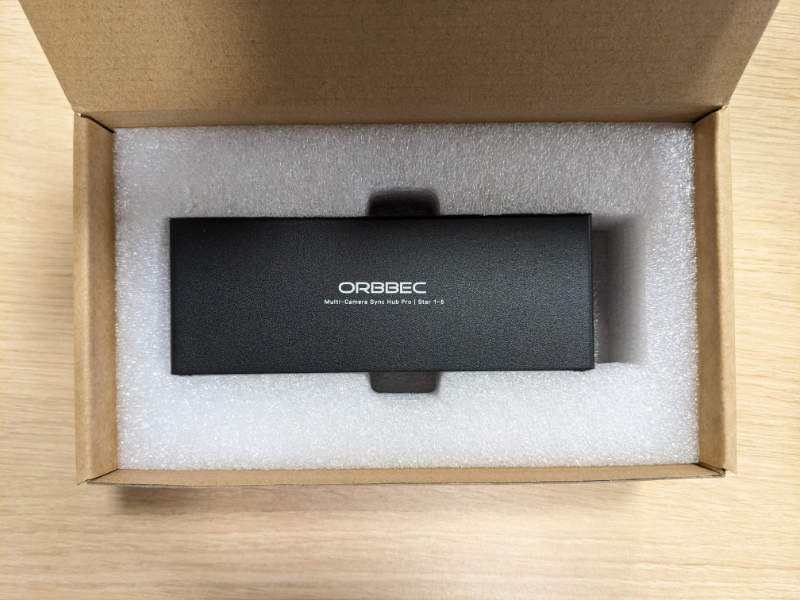

※Multi-Camera Sync Hub Pro Set 外観写真 (クリックで拡大します)

検索キーワード:
Femto Bolt / Femto Mega / Femto Gemini 2 / Femto Gemini 2L / Gemini 2L / Astra 2 / マルチカメラ同期 / カメラ同期ソリューション / 同期ハブ / カメラ同期装置 / Multi-Camera Sync Hub Dev-Star Set /

Orbbec Datasheet Multi Camera Sync Hub (pdf)

横にスクロールできます

商品名	納品方法	納期	価格
Orbbec Multi-Camera Sync Hub Dev-Star Set (接続予定のカメラをご確認ください)	弊社より配送	お問い合わせください	お問い合わせください
Orbbec Multi-Camera Sync Hub Dev-Daisy Chain Set (接続予定のカメラをご確認ください)	弊社より配送	お問い合わせください	お問い合わせください
Orbbec Multi-Camera Sync Hub Pro Set (接続予定のカメラをご確認ください)	弊社より配送	在庫あり、即納です	お問い合わせください

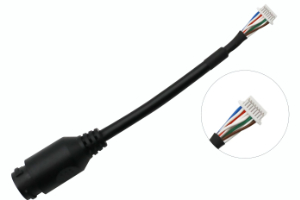

Orbbec Sync Adapter for Femto Mega and Femto Bolt	弊社より配送	在庫あり、即納です	お問い合わせください
Orbbec社のアクセサリ(ご希望の製品をお知らせください)	弊社より配送	お問い合わせください	お問い合わせください
